phương pháp

Phương pháp radar điện từ

băng tần

700 MHz đến 3500 MHz (tần số trung tâm: 2100 MHz)

Mục tiêu thăm dò

Thanh cốt thép, ống chôn (ống sắt, ống PVC, ống CD, v.v.), hốc, thùng rác, v.v.

khu vực sâu

0 đến 684 mm *Khi hằng số điện môi là 6,2 (điều kiện chung khi bê tông đã già đi vài năm)

Độ phân giải độ sâu đo

Chế độ nông/chế độ tiêu chuẩn: khoảng 1mm, chế độ sâu: khoảng 2mm

Độ phân giải ngang

Đối tượng cần tìm ở độ sâu nhỏ hơn 75mm: 75mm trở lên
Đối tượng cần tìm ở độ sâu 75mm trở lên: Các khoảng cách lớn hơn hoặc bằng độ sâu
*Giá trị đo thực tế đối với bê tông tiêu chuẩn (độ sâu: khoảng cách giữa các thanh cốt thép = 1:0.2 trở lên)
Khi độ sâu 75mm, khoảng cách giữa các thanh cốt thép Có thể phân biệt được các thanh cốt thép 15mm,
ở độ sâu 175mm có thể phân biệt được các thanh cốt thép 40mm.

Độ phân giải khoảng cách ngang

2,5mm

Hiệu suất đo khoảng cách quét

Giá trị đọc tối thiểu của thiết bị: 2,5 mm trở xuống
Độ chính xác đo khoảng cách quét: ±2,5 mm trong khoảng cách di chuyển 500 mm và nếu vượt quá 500 mm thì sai số đối với khoảng cách di chuyển là ±0,5%

Độ chính xác đo độ dày lớp phủ

Sai số là ±5 mm trong phạm vi độ dày lớp phủ từ 10 đến 200 mm
hoặc sai số thời gian truyền sóng điện từ là ± 0,1ns và ± 10 mm nếu vượt quá 200 mm.

Chế độ hiển thị

Chế độ B (mặt cắt dọc), chế độ BA (mặt cắt dọc, hiển thị dạng sóng phản xạ), chế độ C (hiển thị phẳng dữ liệu 3D)

Đang xử lý hình ảnh

Trong quá trình thăm dò: Xử lý sóng bề mặt tự động theo thời gian thực, xử lý trừ thủ công theo thời gian thực, lọc nông, xử lý ngược (trung bình + độ nhạy tự động, độ nhạy tự động, trung bình, TẮT) Khi không khám phá: Xử lý sóng bề mặt người dùng, xử lý trừ, bề mặt thủ công xử lý sóng
, xử lý sóng trung bình, xử lý đỉnh, xử lý tái tạo ảnh gốc, điều chỉnh độ nhạy tự động

màn hình hiển thị

Bằng điện thoại thông minh hoặc máy tính bảng

Phạm vi cài đặt độ thấm tương đối

2.0 ~ 20.0 0.1 bước

Tốc độ quét tối đa

Khoảng 160cm/s Còi báo tốc độ vượt quá (khi chế độ thăm dò được đặt thành "U tốc độ gấp đôi")

chức năng điều khiển

Lên đến 297 điểm vẽ (99 điểm x 3 nhóm), hiển thị dung lượng pin, hiển thị chuyển đổi dọc/ngang màn hình, chức năng tự động phát hiện thanh cốt thép, chức năng hỗ trợ phát hiện thanh cốt thép

Chức năng lưu trữ dữ liệu

Lưu dữ liệu vào bộ nhớ trong của điện thoại thông minh hoặc máy tính bảng,
có thể lưu được khoảng 150 dữ liệu khi sử dụng dung lượng bộ nhớ 2GByte (khi lưu 20m dữ liệu thăm dò ở định dạng nhị phân)

Giới hạn nhiệt độ hoạt động

0-50°C (không bao gồm điện thoại thông minh)

Nguồn cấp

Pin chuyên dụng

Thời gian sử dụng liên tục

7 giờ trở lên (khi pin được sạc đầy, sử dụng điện thoại thông minh được chúng tôi khuyên dùng)

Cấu trúc chống bụi và chống nhỏ giọt

IP54 Loại 2 *1 *2 *3

Hệ điều hành tương thích

Android™ 4.2 trở lên *4 *5

kích cỡ

Khi gắn tay cầm: 149(W) x 207(D) x 134,5(H)mm (bao gồm cả bánh xe)
Khi tháo tay cầm: 149(W) x 207(D) x 74,5±2,5(H)mm (bao gồm bánh xe)

khối

Khoảng 1kg (bao gồm pin, không bao gồm điện thoại thông minh)

Mức tín hiệu độ dày vật liệu

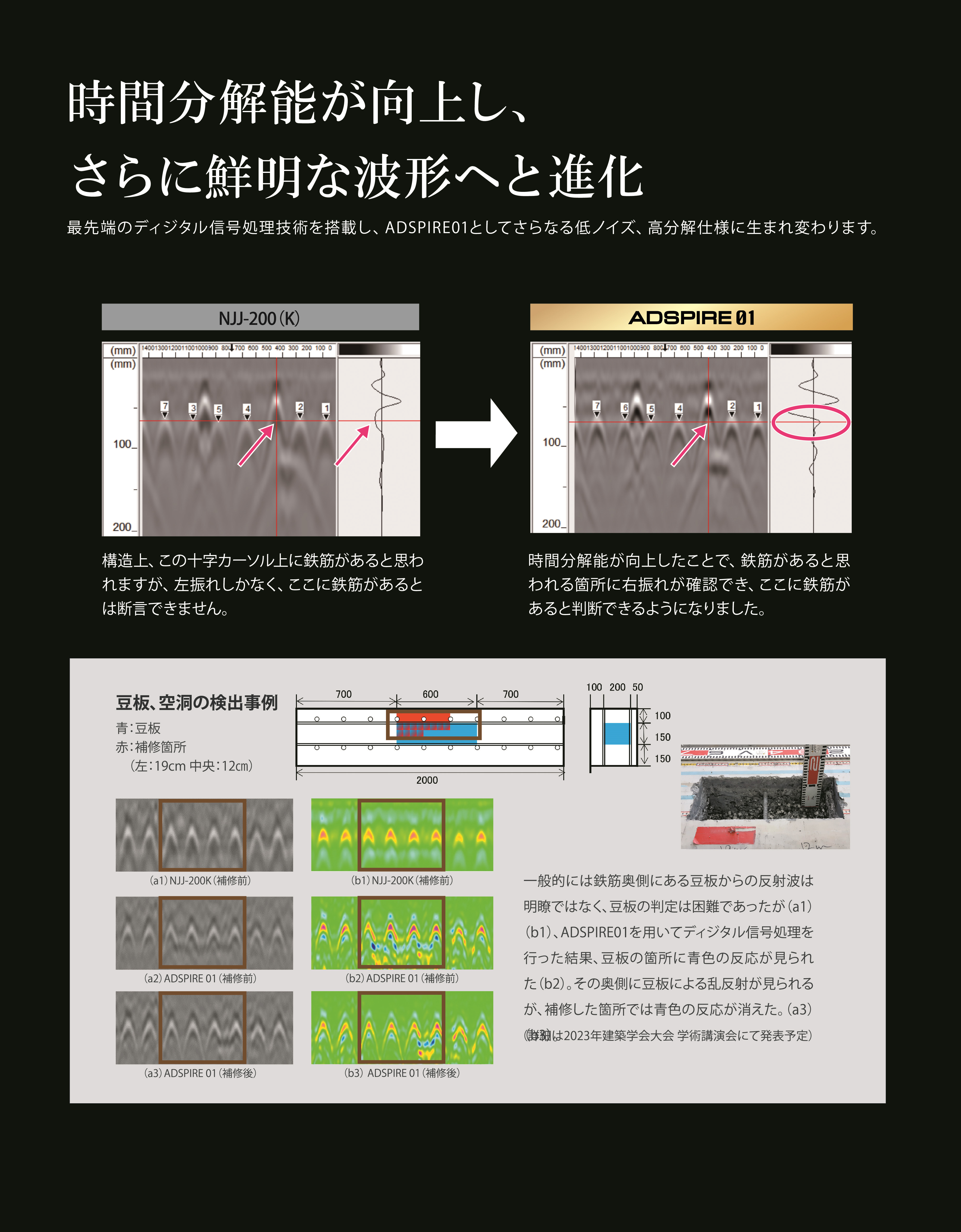

So với NJJ-200, mức tín hiệu của độ dày vật liệu đã được cải thiện khoảng 4 lần.
