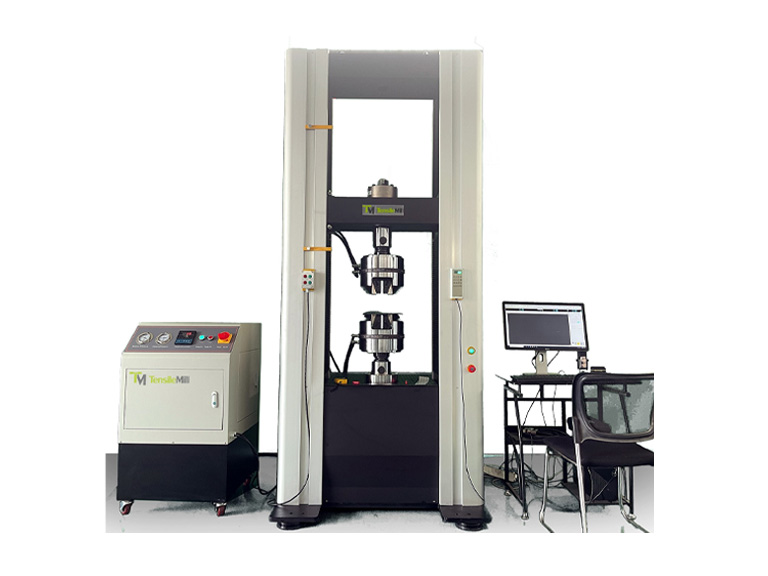

Máy kiểm tra độ bền kéo TensileMill TM-EML 105

Tên tiếng anh: Universal Testing System 100kN	Hãng: TensileMill
Model: TensileMill TM-EML 105	Xuất xứ: USA

Tổng quan:

• TensileMill TM-EML 105 là hệ thống kiểm tra độ bền kéo đứng cột đôi cung cấp độ chính xác cao với dung sai ±0,5% giá trị đọc. Phạm vi thử nghiệm của nó lên đến 100kN (22480.89 lbf), phục vụ hầu như tất cả các yêu cầu thử nghiệm kim loại. Các thiết bị này cũng có thể được trang bị một ngăn phụ để nâng cao độ chính xác khi kiểm tra công suất thấp hơn. Ngoài ra, hệ thống còn cung cấp một loạt các khả năng kiểm tra toàn diện bao gồm kéo, nén, uốn, cắt, v.v. cùng với các giải pháp máy đo độ giãn tương thích để phân tích vật liệu toàn diện.

---

Tiêu chuẩn:

• Máy kiểm tra độ bền kéo đa năng 100kN - Sàn cột đôi loại D với độ chính xác ±% 0,5 theo tiêu chuẩn ISO7500-1, ASTM E4, ASTM A730, ASTM E4, ISO6892, ISO7438, EN 10002-1, v.v. và các tiêu chuẩn công nghiệp khác.

---

Đặc trưng:

• Công suất lực: 100kN (22480.89 lbf)
• Cấu hình khung tải: Cột đôi, mô hình sàn, Cơ điện/
• Không gian thử nghiệm: Khu vực thử nghiệm đơn hoặc kép
• Các loại mẫu vật điển hình: Kim loại, cấu kiện xây dựng, ốc vít lớn, composite, sản phẩm gỗ.

---

Tính năng:

• Dòng sản phẩm khung tải cột đôi mạnh mẽ và tiết kiệm không gian.
• Bộ truyền động cơ điện tốc độ cao, độ rung thấp cho hiệu suất tối ưu.
• Vít bi chính xác, được nạp sẵn cho các quy trình kiểm tra chính xác.
• Hướng dẫn chuyển động tuyến tính để căn chỉnh và độ chính xác cao hơn.
• Phần mềm linh hoạt và thân thiện với người dùng với thư viện được lập trình sẵn về các tiêu chuẩn ngành bao gồm ASTM, ISO, DIN, EN và BS.
• Điều khiển vòng kín kỹ thuật số có độ phân giải cao được tích hợp vào khung tải.
• Tự động kiểm tra giới hạn vị trí đầu trượt, quá tải, quá nhiệt, quá điện áp và các thông số quan trọng khác.
• Lựa chọn đa dạng các tay nắm, đồ gá, hệ thống môi trường và máy đo độ giãn
• Độ bền và khả năng bảo vệ không gian thử nghiệm để có độ tin cậy lâu dài.

---

Phần mềm:

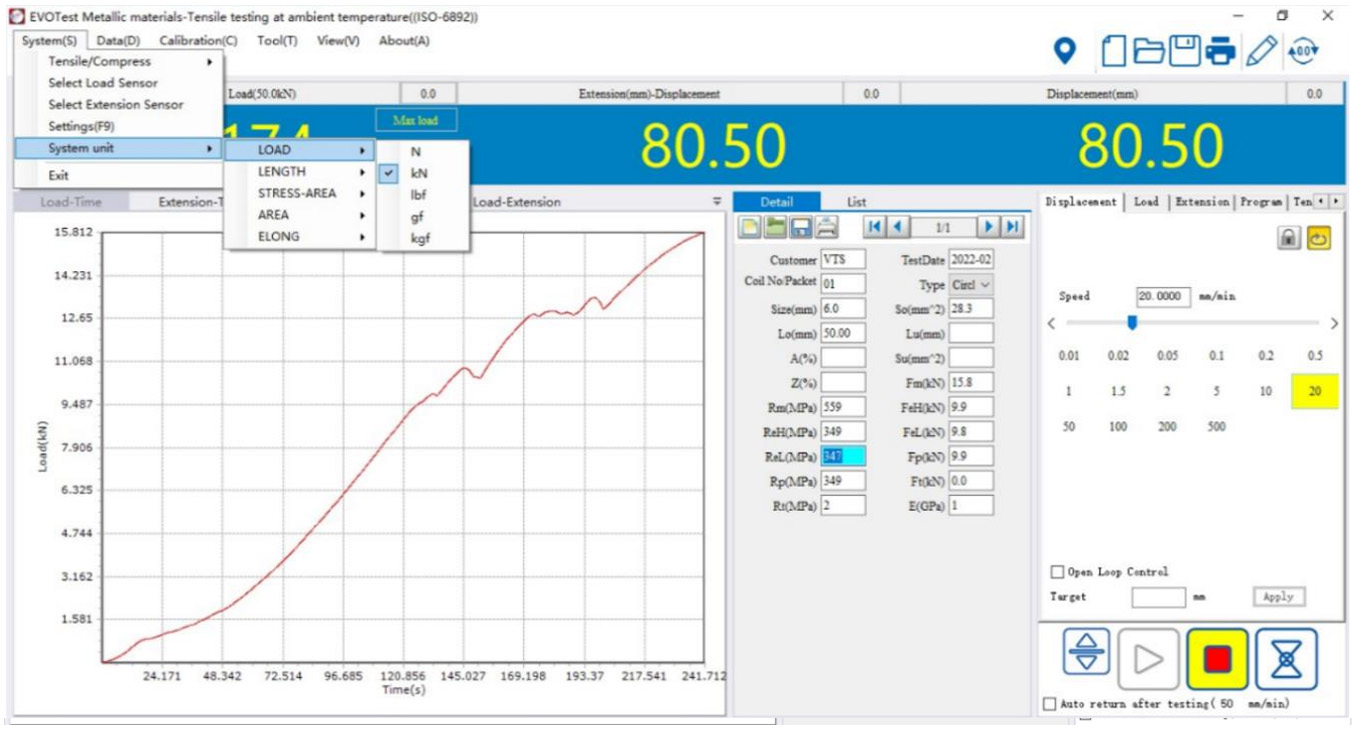

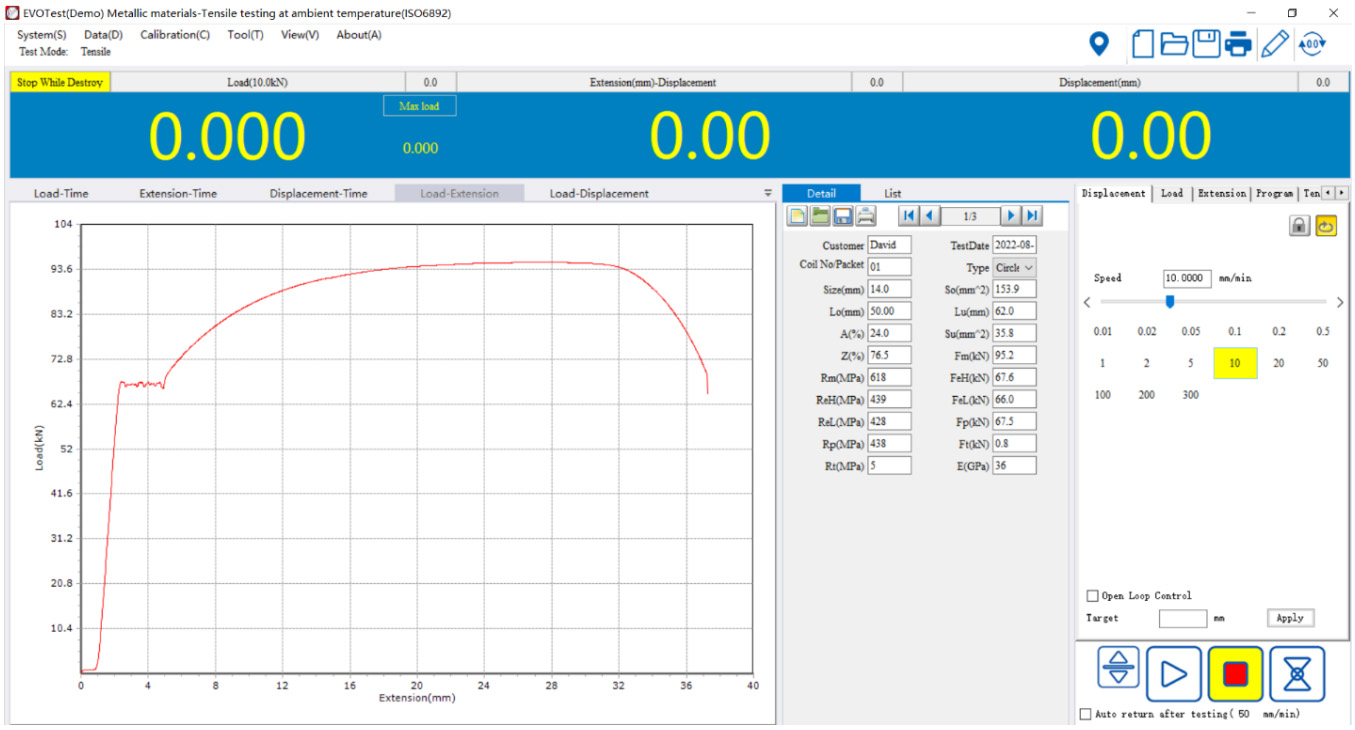

• Phần mềm phân tích dữ liệu nâng cao thân thiện với người dùng TestPilotV2 với độ bền kéo, cường độ chảy, A (%, phần trăm độ giãn dài sau đứt), Z (%, phần trăm diện tích giảm sau đứt) và các kết quả thử nghiệm khác.

---

Camera phân tích:

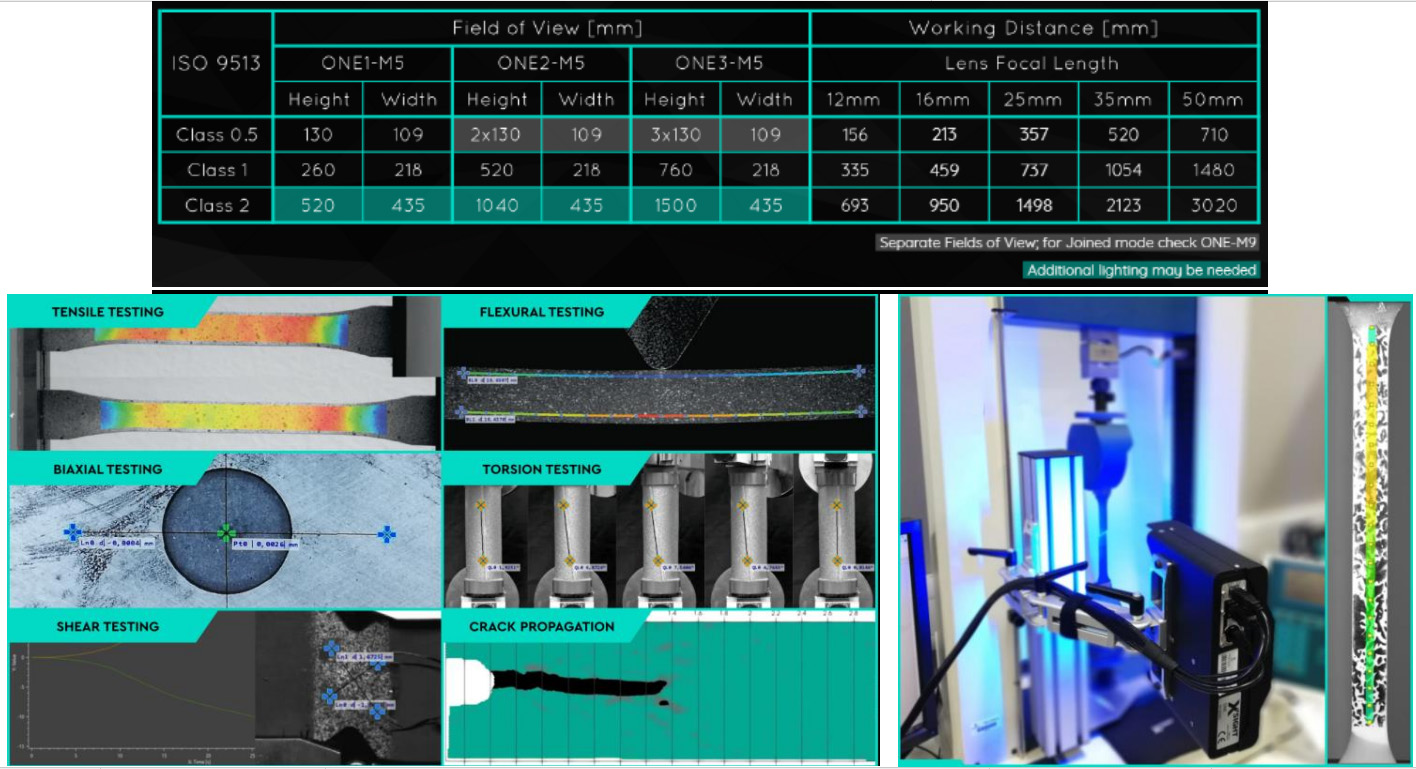

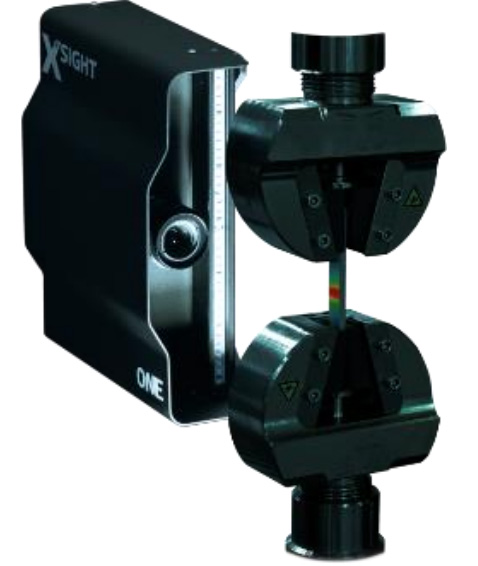

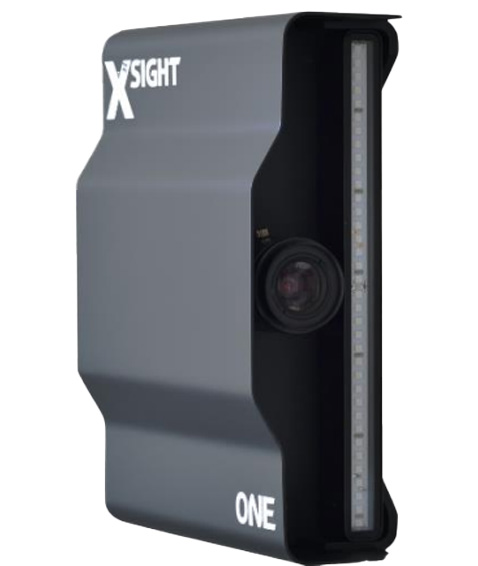

• Máy đo độ giãn dài video nhỏ gọn dành cho các thí nghiệm tĩnh và bán tĩnh. Các thiết bị có thể xếp chồng lên nhau. Đối với mẫu dài hơn, hai hoặc ba ONE có thể được gắn cạnh hoặc chồng lên nhau.
  • Độ phân giải camera đơn: 5 MPx
  • Kích thước cảm biến 2/3"
  • Cảm biến CMOS
  • Kích thước pixel 3,45 um
  • Giao diện USB 3.0
  • 75 Hz ở độ phân giải đầy đủ
  • Gắn ống kính C-Mount
  • Nên dùng ống kính S-Series

• Máy đo độ giãn quang dòng ONE thể hiện công nghệ tương quan kỹ thuật số tiên tiến nhất. Tất cả các hệ thống đo ONE đều cung cấp kết quả đo biến dạng chính xác và chính xác.
• Tính dễ sử dụng và nhiều tính năng phần mềm hàng đầu trong ngành khiến ONE trở thành sự lựa chọn tuyệt vời cho nhiều ứng dụng, bao gồm kiểm tra độ bền kéo, nén, uốn, cắt, xoắn và mỏi. Tất cả điều này diễn ra trên nhiều khung thử nghiệm, từ máy một cột quy mô nhỏ đến UTM bốn cột lớn nhất. Bất kỳ bộ hai máy đo độ giãn quang ONE tiêu chuẩn nào cũng có thể được chuyển đổi thành hệ thống 3D bằng chế độ kép và mô-đun phần mềm 3D DIC.

---

Thiết bị cung cấp bao gồm:

Thiết bị	Mô tả	Hình ảnh
Máy tính điều khiển	Màn hình LCD Dell, Windows 10, 19"
Bộ điều khiển servo	Hộp điều khiển servo Panasonic
Động cơ servo & Trình điều khiển servo	Động cơ AC servo và trình điều khiển
Cảm biến tải trọng có độ chính xác cao	Celtron
Phụ kiện kiểm tra độ bền kéo (Công suất 100KN - Tay nắm kéo kiểu nêm cơ khí)	Cảm biến tải trọng có độ chính xác cao
Phụ kiện kiểm tra nén	Tất cả các miếng chèn hàm bao gồm: - Kẹp kéo cho mẫu tròn: (94-99mm, 99-914mm, $14-$20mm) - Kẹp kéo cho mẫu phẳng: (0-7mm, 7-14mm, 14-21mm) Tấm nén tròn đường kính 150mm (6")
Bộ điều hợp tay cầm đa năng	Giá đỡ tay cầm cho các ứng dụng tay cầm phổ thông. Bao gồm các chốt gắn.
