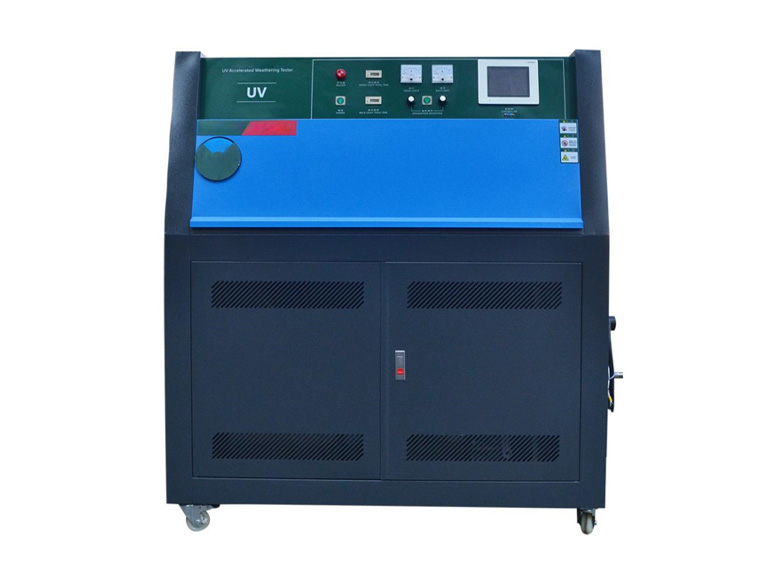

Tên tiếng anh: QUV Accelerated Weathering Tester

Xuất xứ: Công nghệ Mỹ OEM tại Đài Loan

Model: QUV SPRAY-PRO

Kích thước khung mẫu

Tổng cộng 110×310 (mm) W×H 24

Kích thước mẫu

75×150*2       (mm)   W×H

Mỗi giá mẫu có thể chứa 2 mẫu và có thể kiểm tra 48 mẫu cùng lúc.

Kích thước bên ngoài

Khoảng 1300×1480×550 (mm) W×H × D

Khoảng cách trung tâm ống đèn

70mm±2mm

Khoảng cách trung tâm giữa bề mặt mẫu và ống đèn

50±3 mm

Vòi phun

4 chiếc ở phía trước và tổng cộng 8 chiếc

Áp suất phun

có thể điều chỉnh 70~200Kpa

Chiều dài ống đèn

1220mm

Công suất bóng đèn

40W/ cái

Tuổi thọ sử dụng

Trên 1600h

Số lượng ống đèn

4 chiếc ở cả mặt trước và mặt sau, tổng cộng 8 chiếc

Sơ đồ phân bố bức xạ của ống đèn UV-B

Cường độ chiếu xạ của máy tiêu chuẩn có thể điều chỉnh là 0~1,0W/m2.313nm

Nếu cường độ chiếu xạ lớn hơn 1,0W/m2.313nm, cần tùy chỉnh ống đèn

Lưu ý: Ống đèn UV-B là mặt hàng được chọn, nếu không thông báo trước, chúng tôi sẽ lắp đặt ống đèn UV-A.

Áp suất phun

có thể điều chỉnh 70~200Kpa

Chiều dài ống đèn

1220mm

Công suất bóng đèn

40W/ cái

Tuổi thọ sử dụng

Trên 1600h

Số lượng ống đèn

4 chiếc ở cả mặt trước và mặt sau, tổng cộng 8 chiếc

Sơ đồ phân bố bức xạ của ống đèn UV-B

Cường độ chiếu xạ của máy tiêu chuẩn có thể điều chỉnh là 0~1,0W/m2.313nm

Nếu cường độ chiếu xạ lớn hơn 1,0W/m2.313nm, cần tùy chỉnh ống đèn

Lưu ý: Ống đèn UV-B là mặt hàng được chọn, nếu không thông báo trước, chúng tôi sẽ lắp đặt ống đèn UV-A.

Sơ đồ phân bố bức xạ của ống đèn UV-A

Cường độ chiếu xạ của máy tiêu chuẩn có thể điều chỉnh là 0～1,2W/m2.340nm

Nếu cường độ chiếu xạ lớn hơn 1,2W/m2.340nm, cần tùy chỉnh ống đèn

Lưu ý: Ống đèn UV-A chủ yếu dùng để mô phỏng phần tia UV ngoài trời dưới ánh nắng mặt trời, nếu không thông báo trước chúng tôi sẽ lắp đặt ống đèn UV-A

Cân nặng

80kg

Watt tối đa

5.6 KW

Dòng điện tối đa

17A

Thông tin nguồn điện

1) Nối đất bảo vệ một pha AC 220V; dải dao động điện áp 10%

2) Dải dao động tần số: 50 ± 0,5 HZ

3)Phương pháp cấp nguồn: Phương pháp TN-S hoặc TT

4)Điện trở nối đất của dây nối đất bảo vệ < 4Ω

5) Người dùng nên trang bị công tắc không khí hoặc công tắc động có công suất phù hợp tại nơi lắp đặt và công tắc chỉ phải điều khiển máy này. Khi mẫu thử nghiệm được nhiễm điện được đưa vào buồng thử nghiệm, công suất của mẫu thử nghiệm nên kết nối với nguồn điện bổ sung, không sử dụng nguồn điện của máy này;

Chỉ số hiệu suất

Yêu cầu về môi trường

Nhiệt độ môi trường: +25^oC;R.H.<85%

Hai giá trị này được đo trong điều kiện không có mẫu thử trong buồng

Phạm vi nhiệt độ/độ ẩm

nhiệt độ chiếu xạ: 50 ~ 70^oC

nhiệt độ ngưng tụ: RT ~ 60^oC

nhiệt độ phun: nhiệt độ phòng

phạm vi độ ẩm: chu kỳ ngưng tụ ≥85%R.H; chu kỳ chiếu xạ<75%R.H

Kiểm soát độ chính xác

độ phân giải nhiệt độ: 0. 01^oC

độ lệch nhiệt độ chiếu xạ: ± 2^oC

độ lệch nhiệt độ ngưng tụ: ± 2^oC

độ lệch cường độ ánh sáng: ± 15%

Tiêu chuẩn kiểm tra

GBT16422.1-2006/ISO 4892-1：1999 GB/T 16422.3-2014/ISO 4892-3：2006 GB/T14522-2008

GB/T23987-2009/ISO 11507:2007 ASTM G154-2006

ASTM G153

GB/T9535-2006/IEC 61215：2005

Tốc độ gia nhiệt nhiệt

Độ chiếu xạ RT→+70oC 45 phút

Nhiệt độ ngưng tụ RT→+60oC 45 phút

Cấu trúc buồng

Cấu trúc

Chất liệu bên trong: Thép không gỉ SUS304# có độ dày 1,2mm

Vật liệu bên ngoài: thép tấm cán nguội có độ dày 1,2mm hoàn thiện nướng

Ống đèn được phân bố đồng đều ở hai bên, đảm bảo chiếu xạ tới mẫu

Độ sâu của bể nước là 25 mm, có thể kiểm soát độ sâu

khung mẫu được làm bằng thép không gỉ

Chế độ cấp nước có thể là chế độ tự động hoặc thủ công

Đáy máy có lỗ thoát nước, có thể thoát nước nhanh chóng

Thiết bị phun và đầu phun nước tự động, áp lực nước có thể được điều chỉnh

Lỗ kiểm tra

Lắp đặt lỗ giám sát cường độ chiếu sáng tại vị trí trung tâm của mặt trước và mặt sau khu vực kiểm tra, có thể sử dụng máy đo cường độ chiếu sáng loại cầm tay để đo cường độ chiếu sáng

Bảng điều khiển

Bộ điều khiển TEMI880, ampe kế ống đèn, vôn kế ống đèn, núm xoay điều chỉnh cường độ chiếu xạ, đồng hồ đo giờ chiếu xạ, công tắc nguồn, cổng RS-232

Bộ điều khiển

Bộ điều khiển màn hình cảm ứng, điều khiển riêng nhiệt độ chiếu xạ, nhiệt độ ngưng tụ, thời gian chiếu xạ, thời gian ngưng tụ, thời gian phun, chu trình làm việc

Năng lực thủ tục và chức năng kiểm soát

1) năng lực thủ tục có thể tiếp cận: tối đa: 120 nhóm; một thủ tục có thể bao gồm từ 1 đến 99 phần.

2) dung lượng bộ nhớ hoạt động: 1200 phần, có thể lặp lại lệnh điều hành: mỗi lệnh có thể lặp lại 999 lần, cài đặt độ dốc của quy trình có thể được đặt thông qua trục hẹn giờ, việc sử dụng khớp có thể được đặt giữa các quy trình, việc thực hiện quy trình có thể áp dụng loại đối thoại, dễ vận hành với chức năng chỉnh sửa, loại bỏ và chèn, 4 nhóm điều khiển đầu ra tín hiệu thời gian (có thể điều khiển tùy chọn BẬT / TẮT mẫu thử).

3) 9 nhóm cài đặt tham số PID, quy trình sẽ có phần chồng chéo, giữ nguyên các chức năng, có thể hiển thị đường cong, dữ liệu nhận được;

4) chức năng điều chỉnh ngày, giờ;

5) nút và chức năng khóa màn hình (LOCK), có thể kết nối với máy tính

Giao tiếp

Giao diện truyền thông RS-232, có thể được sử dụng để giám sát và điều khiển hệ thống từ xa, ghi lại dữ liệu thử nghiệm

Cổng USB

Giao diện USB 2.0 có thể sử dụng trực tiếp đĩa U để ghi dữ liệu kiểm tra

Phương pháp chạy

Phương pháp lập trình/Phương pháp giá trị xác định

Phương pháp cài đặt

Giao diện tiếng Anh, nhập liệu bằng cảm ứng

Phạm vi cài đặt

phạm vi nhiệt độ tối đa ± 5oC

Độ phân giải màn hình

nhiệt độ: 0,01oC; thời gian: 1 phút; cường độ ánh sáng 0,01W/m2

Tắt chức năng bộ nhớ

có thể đặt chế độ phục hồi khi tắt nguồn: tăng nhiệt/tăng mát/dừng

Chức năng khởi động dự trữ

có thể đặt thời gian bắt đầu bất cứ lúc nào, sau khi kết nối nguồn, đến lúc, máy sẽ tự động bắt đầu hoạt động

Thân đo nhiệt độ

Điện trở bạch kim PT100

Hiệu chuẩn chiếu xạ

Máy đo hiệu chuẩn bức xạ chuyển đổi quang điện, đầu vào kênh đôi, giám sát riêng cường độ chiếu xạ của đèn hai bên, bước sóng hiệu chuẩn 300 ~ 400nm, giá trị đỉnh bước sóng 340nm (SZ-UV-1C trang bị cho nó.)

Chức năng ghi đường cong

1) với RAM bảo vệ barratry, có thể giữ giá trị cài đặt của máy, giá trị lấy mẫu và thời gian lấy mẫu;

2) thời gian ghi tối đa là 60 ngày (chu kỳ lấy mẫu là 1,5 phút)

Môi trường sử dụng phần mềm

PC tương thích IBM, trên PⅡCPU, bộ nhớ trong trên 128 M, tiếng Trung đơn giản với hệ điều hành Windows2000 hoặc Windows XP

Máy sưởi

1) nhập khẩu lò sưởi điện nichrome

2) phương pháp điều khiển bộ gia nhiệt: xung tái phát không tiếp xúc để điều chỉnh độ rộng, SSR

Máy giữ ẩm

(rơle trạng thái rắn)

1) nhập khẩu lò sưởi điện nichrome

2) phương pháp tạo ẩm

Điều chỉnh cường độ chiếu sáng

Núm xoay điều chỉnh thủ công, người dùng cần tự chuẩn bị cho máy đo cường độ chiếu xạ cầm tay, theo yêu cầu cường độ chiếu xạ để điều chỉnh thủ công công suất đèn
