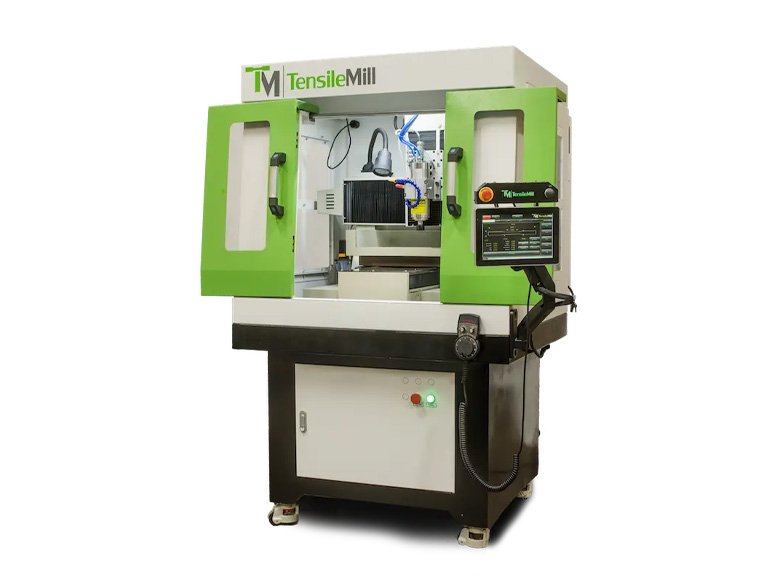

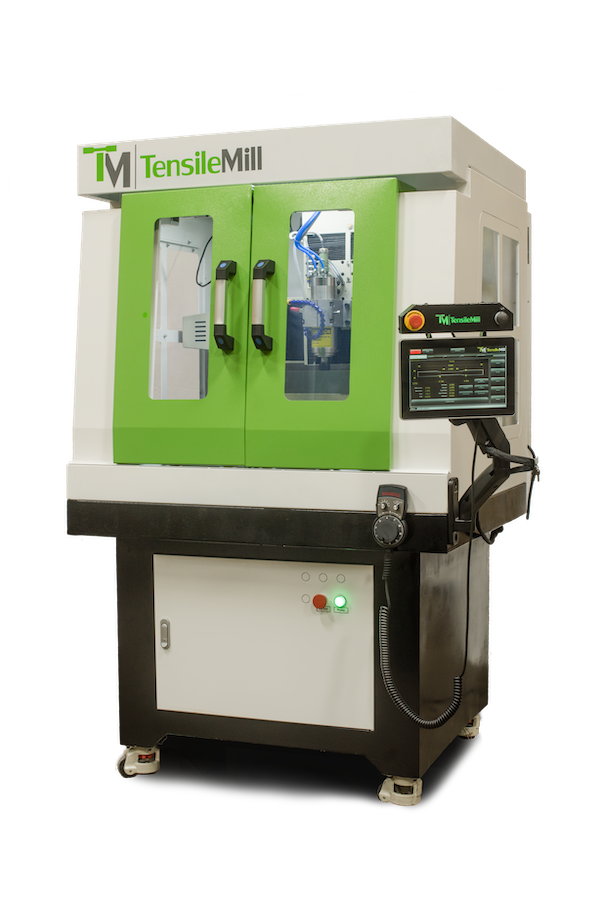

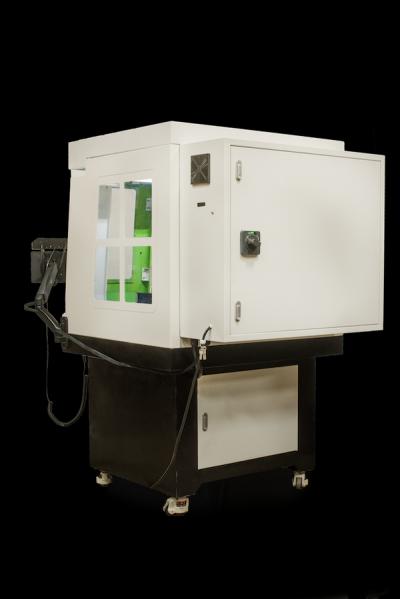

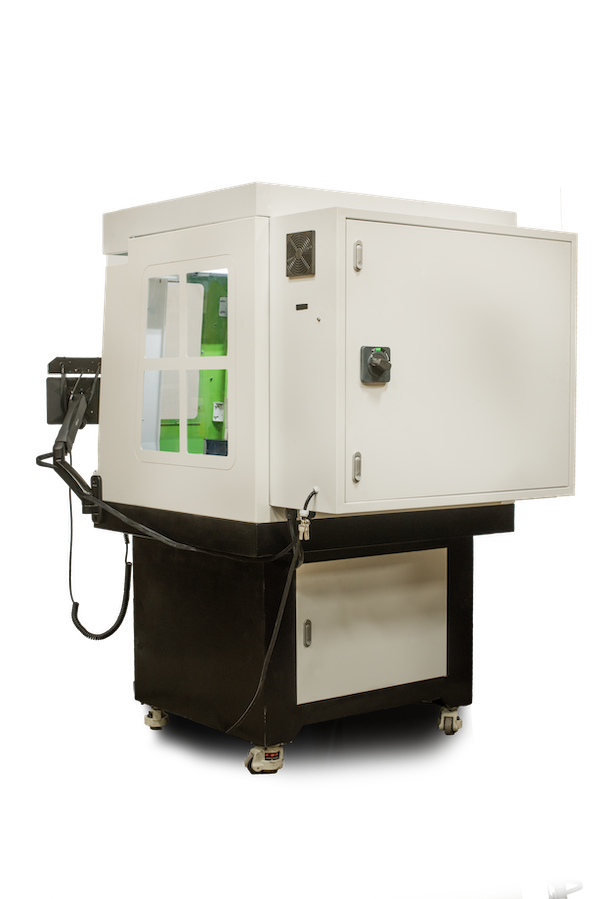

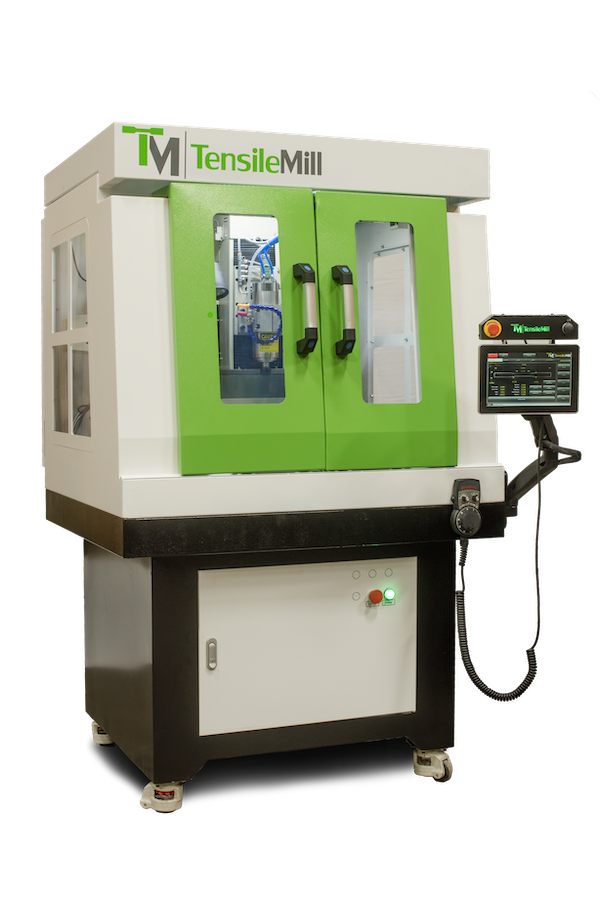

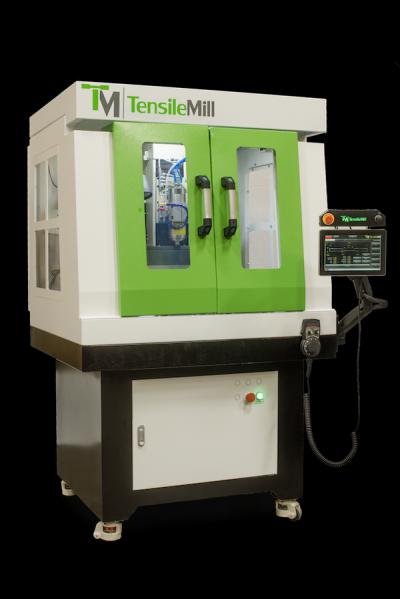

Máy cắt mẫu tôn thép thử độ bền kéo TensileMill CNC MINI
Tên tiếng anh: Compact Flat Tensile Specimen Preparation |
Hãng: Nextgen |
Model: TensileMill CNC MINI |
Xuất xứ: USA |
Tổng quan:
- TensileMill CNC MINI là máy chuẩn bị mẫu phẳng cho máy kiểm tra độ bền kéo, với kích thước nhỏ nhưng trục của khung gang nặng mà TensileMill CNC MINI trượt trên đường ray tuyến tính rất êm ái. Khả năng gia công vượt trội của nó được cung cấp bởi các động cơ servo công suất cao và trục xoay ISO20 24.000 vòng/phút.
- Máy chuẩn bị mẫu phẳng thử nghiệm kéo TensileMill CNC MINI - việc chuẩn bị các mẫu kéo với chất lượng cao trở nên dễ dàng hơn bao giờ hết. Hoạt động của TensileMill CNC MINI được thực hiện bằng phần mềm Carbon mạnh mẽ có giao diện phay kéo rất thân thiện với người dùng. Đối với các thông số được nêu trong ISO, ASTM, JIS, DIN hoặc bất kỳ ngành nào khác, giao diện cho phép người vận hành lựa chọn nhanh chóng và dễ dàng kích thước mẫu kéo mong muốn. Máy đã sẵn sàng để phay vài giây sau khi bạn chỉ cần nhập số đo cụ thể của mình.
- Các kích thước khác nhau của mẫu đã nhập trước đó sẽ được lưu bằng giao diện phần mềm kéo để truy cập nhanh chóng và dễ dàng. Giao diện cũng bao gồm một loạt các mẫu thử kéo đã được lập trình để cho phép người vận hành khởi chạy chương trình một cách dễ dàng và nhanh chóng mà không cần phải nhập bất kỳ phép đo nào. TensileMill CNC MIN - Chuẩn bị mẫu phẳng mới của bạn cung cấp khả năng nâng cấp lên hệ thống điều khiển CNC mạnh mẽ và trực quan của chúng tôi (giao diện phần mềm Carbon) với khả năng vô tận.
Đặc trưng:
- Máy chuẩn bị mẫ:u thử kéo phẳng nhỏ gọn và khả năng vận hành dễ dàng khiến nó trở thành giải pháp hoàn hảo cho thợ gia công CNC thiếu kinh nghiệm. Nó cung cấp kết quả chính xác và có thể lặp lại từ mọi mẫu sản xuất.
- Được tích hợp màn hình LCD để điều khiển máy.
- Chuẩn bị mẫu để thử nghiệm đáp ứng các tiêu chuẩn thử nghiệm của ASTM về chuẩn bị mẫu kéo - ASTM E8, ASTM B557, ASTM A370 và thậm chí cả kế hoạch sản xuất mẫu tiêu chuẩn ISO cho ISO6892.
- Phần mềm này có giao diện mạnh mẽ Carbonal
- Chuẩn bị mẫu kéo từ nhiều loại vật liệu bao gồm cả vật liệu cứng như Inconel.
Bộ điều khiển:
Bộ điều khiển màn hình cảm ứng dễ thao tác với phần mềm Carbon hoàn chỉnh. Các tính năng của hệ thống kiểm soát như: Bộ nhớ lưu trữ 64 Gb, WiFi, Ethernet, RAM 4 Gb, cổng USB, 254 offset công cụ, lập trình macro B, 126 offset công việc, chia tỷ lệ và phản chiếu, khoan chu trình đóng hộp, nội suy xoắn ốc, bù dao cắt chế độ kép tiên tiến, lập kế hoạch quỹ đạo nâng cao v.v. Ngoài giao diện phần mềm cho phay kéo, người vận hành được phần mềm Carbon cho phép truy cập vào Phần mềm CNC công nghiệp (MACH4), được sử dụng để điều khiển các chức năng CNC chuyên nghiệp. Các tính năng mới đang được phát triển liên tục cho phần mềm Carbon và không tính thêm phí, các bản cập nhật được đưa vào mọi hệ thống TensileMill CNC.
Video sản phẩm:
TensileMill CNC Mini - Chuẩn bị mẫu kéo phẳng |
TensileMill CNC MINI - Vận hành bảng điều khiển màn hình cảm ứng |
TensileMill CNC MINI – Thiết bị xếp dỡ |
TensileMill CNC Mini - Đào tạo và lắp đặt |
TensileMill CNC MINI - Phiên bản nâng cấp |
TensileMill CNC MINI - Chuẩn bị phiếu thử nghiệm thép cacbon hàn |
Model |
TensileMill CNC MINI |
Khu vực làm việc |
400mm x 300mm x 130mm (15,75 x 11,8 x 5,1 inch) |
Giải phóng mặt bằng giàn (Khoảng cách giữa Gantry và Mặt bàn) |
200mm (7,87”) |
Khe hở mũi trục chính (Khoảng cách giữa mũi trục chính và mặt bàn) |
50mm (1,97”) |
Động cơ trục chính |
Trục làm mát bằng nước 3,2 KW |
Côn |
Collet ER 20 / ISO20 Tùy chọn |
Ổ đĩa X/Y/Z |
Ổ trục vít bi lăn PMI có độ chính xác cao |
Động cơ servo trục X/Y/Z |
FANUC |
Vòng bi trục X/Y/Z |
Vòng Bi NSK (Cấp Chính Xác) – Sản Xuất Tại Nhật Bản |
Tốc độ di chuyển ngang tối đa của trục X/Y/Z |
10.000 mm/phút |
Tốc độ nạp |
1-3.000 mm/phút |
Độ chính xác |
± 0,13 mm |
Độ lặp lại |
± 0,02 mm |
Lưu lượng bơm làm mát |
≥ 20 L/phút |
Tốc độ quay của trục chính |
24.000 vòng/phút |
Mô-men xoắn cực đại ở tốc độ thấp |
2,8 Nm |
Khung |
Thân và khung máy đúc hoàn toàn hạng nặng trên bánh xe |
Giao diện điều khiển |
Nâng cấp bộ điều khiển màn hình cảm ứng Fanuc – Màn hình cảm ứng 10,4 inch, Giao diện 0i-MF Plus |
Bàn |
Bàn làm việc bằng gang T-Slot – Được trang bị thiết bị kẹp mẫu kéo phẳng tiêu chuẩn |
Điện áp hoạt động |
220V / 50/60Hz / 3 Pha |
Kích thước đơn vị: Cửa đóng (WxDxH) |
1500 x 1350 x 2000mm (59 x 53 x 79 inch) |
Kích thước sàn đề xuất (LxWxH) |
1829 x 1829mm (72 x 72nch) |
Cân nặng |
1,200kg (2,640lbs) |
- CÔNG TY THIẾT BỊ CÔNG NGHỆ NĂNG LỰC - SÀI GÒN
- Địa Chỉ: Số 01, Đường Võ Thành Trang, P.11, Tân Bình, Hồ Chí Minh
- Địa chỉ văn phòng: Tòa Nhà An Phú, 117-119 Lý Chính Thắng, Phường 7, Quận 3, Hồ Chí Minh
- Điện thoại: 02.866.848.638
- Hotline : 0976 299 749 (Mr Tuấn, Giám Đốc Kinh Doanh)
- Email: [email protected]
Khách hàng cần tư vấn thêm vui lòng liên hệ :
Mr. Tuấn : 0976.299.749 ( Giám Đốc Kinh Doanh )
Email: [email protected]
Mr. Khanh : 0935.001.617 (Trưởng Phòng Kinh Doanh )
Email: [email protected]
Phòng chăm sóc, hỗ trợ tiếp nhận kỹ thuật, báo giá
Mr. Hoàng Anh: 0812.999.909
Email: [email protected]
Mr. Phúc: 0366.519.915
Email: [email protected]
If you need further advice, please contact us (for foreign customers only)
Mr. Vinh: 0908.744.225 (SRM/ Supply Relationship Manager)
Email: [email protected]
Xin Lưu Ý: Quý Khách vui lòng đính kèm số điện thoại hoặc email vào trong phần nội dung câu hỏi để nhân viên tư vấn có thể phản hồi lại sớm nhất có thể. Hoặc liên hệ trực tiếp thông qua website nangluc.vn để được hỗ trợ nhanh nhất có thể. (Vì form câu hỏi ở dưới hiện tại không hiệu lực. Mong quý khách thông cảm) Xin Trân Trọng Cảm Ơn! |
Sản phẩm liên quan
Máy cắt mẫu tôn thép thử độ bền kéo TensileMill CNC XL

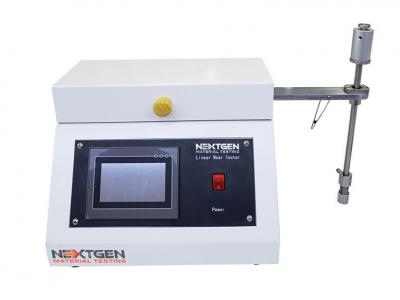

Máy kiểm tra độ mài mòn tuyến tính GenTaber Linear

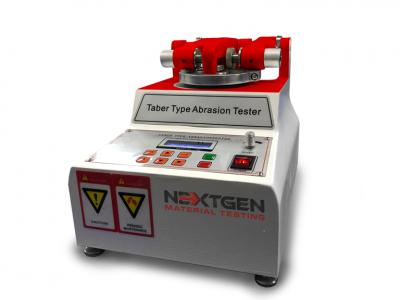

Máy kiểm tra độ mài mòn GenTaber
