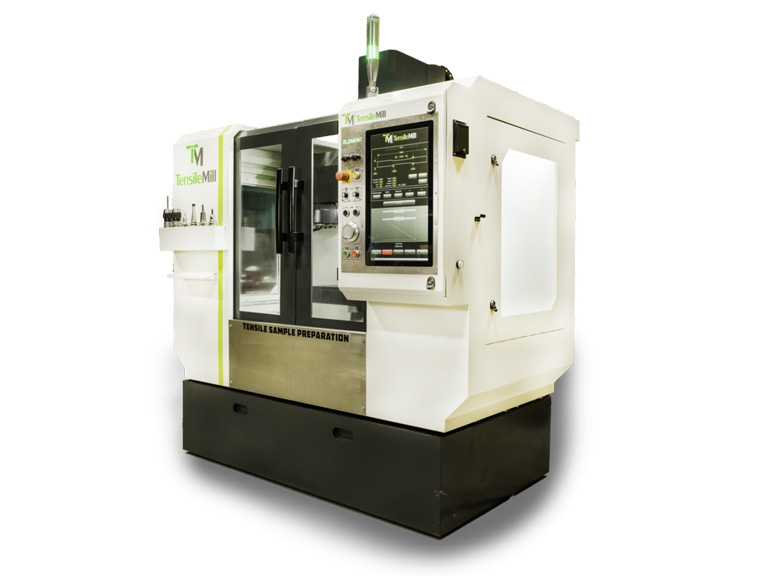

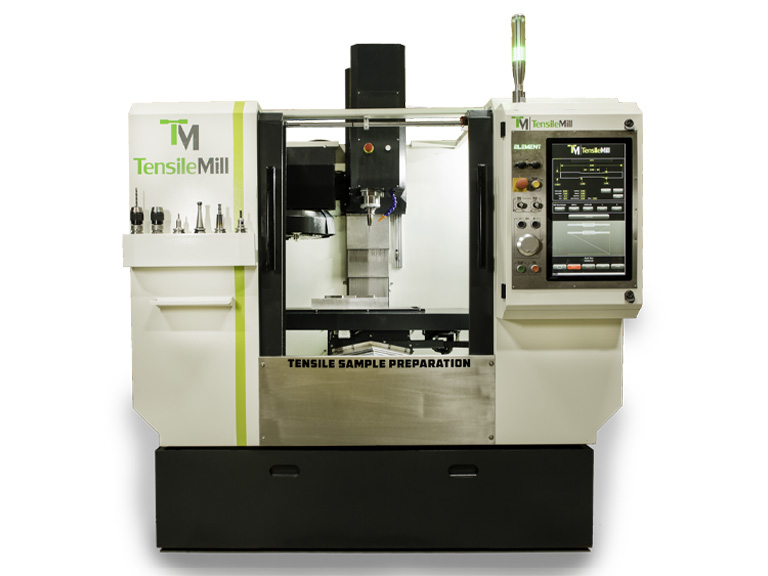

Máy cắt mẫu tôn thép thử độ bền kéo TensileMill CNC XL
Tên tiếng anh: Flat Specimen Preparation |
Hãng: Nextgen |
Model: TensileMill CNC XL |
Xuất xứ: USA |
Tổng quan:
- TensileMill CNC XL là máy chuẩn bị mẫu phẳng cho máy kéo là một sự bổ sung mạnh mẽ và năng động cho bất kỳ nghành sản xuất nào. Trục chính và động cơ servo có công suất cao giúp tăng tốc độ loại bỏ vật liệu. Điều khiển CNC dựa trên Mach4 và bộ nhớ đáng kể giúp các chương trình lớn, phức tạp dễ dàng tải và thực thi. Đối với các công việc nhỏ hơn, trình hướng dẫn giúp lập trình máy nhanh chóng và dễ dàng. Nhanh chóng tạo các túi, mẫu lỗ, khắc văn bản và hơn thế nữa.
- Máy chuẩn bị mẫu phẳng lớn TensileMill CNC XL - là mô hình nâng cao của TensileMill CNC MINI cổ điển, thiết kế được nâng cấp có kích thước bàn lớn hơn, các tùy chọn dụng cụ, khoảng cách di chuyển và công suất phụ để hỗ trợ nhu cầu của bạn về vật liệu cứng hơn và chuẩn bị mẫu kéo với số lượng lớn hơn.
Đặc trưng:
- Các đường dẫn hướng tuyến tính và khung gang chắc chắn mang lại nền tảng vững chắc cho máy có tốc độ cao.
- Vít bi lớn 20 mm trên X và Y, 25 mm trên Z.
- Tốc độ loại bỏ vật liệu cao hơn được hỗ trợ bởi trục xoay servo 5 mã lực 10.000 vòng/phút được dẫn động bằng dây đai với côn BT30.
- Trục servo với điều khiển vị trí đồng bộ hoàn chỉnh. Dụng cụ kẹp lò xo đĩa có kẹp có kẹp hình ống kẹp. Nó cũng có tính năng nhả dụng cụ thủy lực qua không khí.
- Nó còn có 10 bộ thay dao tự động với hình dáng giống như chiếc ô ở trạm. Nó cho phép gán bất kỳ công cụ nào vào bất kỳ vị trí mong muốn nào.
- Bảng điều khiển đơn giản và gọn gàng với màn hình cảm ứng khổ lớn, MPG và đèn trạng thái tích hợp.
- Phần mềm điều khiển Mach4 rất linh hoạt và mạnh mẽ. Trình hướng dẫn tích hợp để lập trình trên máy.
- Chuẩn không dây và Bluetooth
- Tương thích mã Fanuc G, bao gồm Fanuc Macro B
- Bộ xử lý Broadwell 64 bit thế hệ thứ 5
- PC công nghiệp được trang bị ổ cứng thể rắn 64 GB và RAM 4 GB.
- Trung tâm gia công CNC côn 30
Bộ điều khiển:
Bộ điều khiển màn hình cảm ứng dễ thao tác với phần mềm Carbon hoàn chỉnh. Các tính năng của hệ thống kiểm soát như: Bộ nhớ lưu trữ 64 Gb, WiFi, Ethernet, RAM 4 Gb, cổng USB, 254 offset công cụ, lập trình macro B, 126 offset công việc, chia tỷ lệ và phản chiếu, khoan chu trình đóng hộp, nội suy xoắn ốc, bù dao cắt chế độ kép tiên tiến, lập kế hoạch quỹ đạo nâng cao v.v. Ngoài giao diện phần mềm cho phay kéo, người vận hành được phần mềm Carbon cho phép truy cập vào Phần mềm CNC công nghiệp (MACH4), được sử dụng để điều khiển các chức năng CNC chuyên nghiệp. Các tính năng mới đang được phát triển liên tục cho phần mềm Carbon và không tính thêm phí, các bản cập nhật được đưa vào mọi hệ thống TensileMill CNC XL.
Video sản phẩm:
Model |
TensileMill CNC XL |
Kích thước |
|
Kích thước (D x W x H) |
66,1 x 75,79 x 86,54 inch |
Kích thước bảng |
31,5 x 10,24 inch |
Dung tải |
330 lb |
Kích thước khe chữ T |
0,63 inch |
Cân nặng |
2976 lb |
Du lịch công tác X |
15,75 inch |
Y |
9,1 inch |
Z |
15,75 inch |
Con quay |
|
Tốc độ |
10.000 vòng/phút |
Công suất |
5 hp |
mô-men xoắn |
10,8 lb-ft |
Bôi trơn |
Mỡ tốc độ cao |
Vòng bi |
Bi tiếp xúc góc |
Công cụ thay đổi tự động |
|
Côn |
BT30 |
Kéo gậy |
MAS P30T-1 |
Đường kính công cụ tối đa |
3,14 inch |
Trọng lượng công cụ tối đa |
13,2 lb |
Loại thay đổi công cụ |
Gá giữ công cụ hình tròn |
Đánh số công cụ |
Đánh số ngẫu nhiên |
Thời gian thay đổi công cụ |
6 giây |
Động cơ servo |
|
Công suất |
1,75 hp |
Mô-men xoắn servo |
1175,4/3299,6 oz-in |
Tốc độ tiến dao tối đa |
1000 hình/phút |
Vít bi |
Đai ốc đôi PMI, 20 mm trên X và Y, 25 mm trên Z |
Nguồn cấp |
|
Điện áp đầu vào |
220 3 pha |
Điều khiển |
|
Kiểu |
Điều khiển Mach4 dựa trên PC |
Bộ xử lý |
Intel Broadwell 64 bit thế hệ thứ 5 |
Lưu trữ chương trình |
SSD 64 GB, không giới hạn số lượng chương trình |
Bộ nhớ RAM |
Tiêu chuẩn 4 GB (có thể nâng cấp) |
Màn hình |
Cảm ứng đa điểm đủ màu (tương thích với găng tay) |
Chế độ |
Auto/MDI/Jog, tự động chuyển đổi |
Wizards |
Về lập trình máy với trình hướng dẫn đồ họa. |
Các đơn vị |
Inch/số liệu |
Ghi đè |
Nguồn cấp dữ liệu (0% -150%), Trục chính (50% -150%), Nhanh (0%, 25%, 50%, 100%), tất cả người dùng có thể định cấu hình |
G Code |
Tương thích Fanuc, tương thích Mach3 |
Macro tùy chỉnh |
Tương thích Fanuc Macro B |
Giao tiếp bên ngoài |
Mô-đun TCP |
M-Codes |
Không giới hạn M-Codes do người dùng xác định, có sẵn 5 đầu vào và 5 đầu ra (có thể nâng cấp) |
