Thiết bị máy đo độ dày MTG Material Thickness Gauge model MTG-03-1

Features

Left-hand lever provides convenient means to lift footer for sample placement

User-selected units of inch or mm providing resolution of 0.002 mm (0.0001")

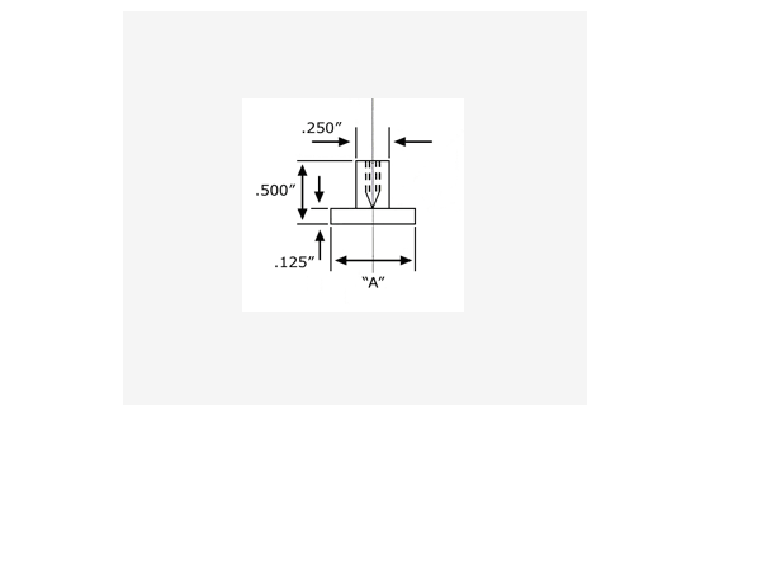

Supplied with 16 mm footer with 212g mass. Other footer diameters and weight sets are available. See below.

The Pressor foot includes a clever "swivel" feature to ensure optimal alignment with test sample for the highest possible accuracy

Digital Indicator is battery-powered and features PEAK-HOLD and Auto Power Off functions.

Electronic Indicator and Granite Base are supplied with traceable certification

Three outputs are provided for data transfer; RS-232, Mitutoyo (MTI) and BCD. Cable and Software are offered as an option.

Made and assembled in the USA with 1-Year Warranty

Software We recommend WinWedge Software for the MTG.

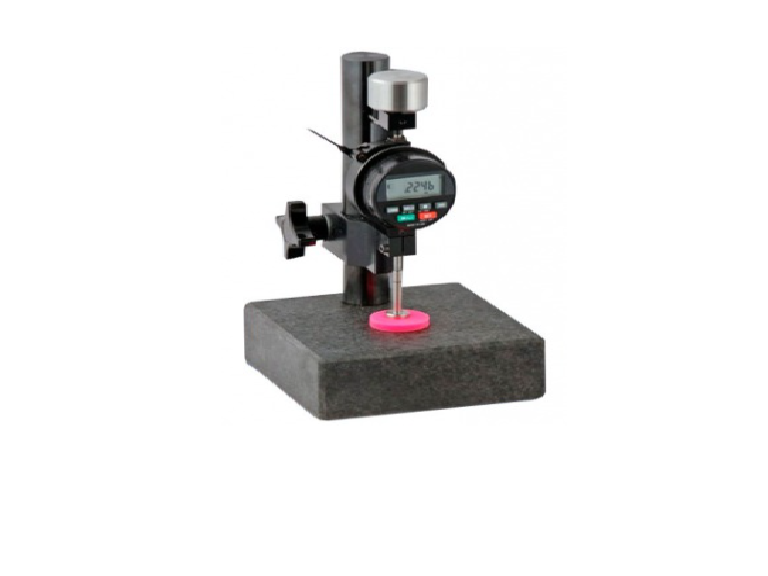

MTG Material Thickness Gauge

The MTG Benchtop Contact Thickness Gage accurately and conveniently performs geometric dimensional testing (thickness measurement) on rubber, fabrics, foams, tapes/films and a wide assortment of other soft materials. It employs specified presser foot (feeler) of a specific diameter/area and combined with a predetermined mass (weight) as noted in the ASTM D 3767 standard.

The MTG System is supplied with a 16 mm diameter pressor foot and 212 g mass. This configuration is commonly used for measurement of all rubber materials with a hardness of 35 IRHD or below. Optional pressor foot diameters and related weights are available. Refer to details below.

Range: 0-25 mm

Resolution: 0.002 mm

Custom Weights and Footers can be made to meet a wide range of specifications. Contact us for more info.

The certified electronic indicator includes 3 SPC data output formats, measures in English or Metric, maximum reading hold, auto off, and left-hand lifting lever. The 150 x 160 x 50 mm laboratory grade certified granite base offers a smooth and extremely hard reference plane for precise and repeatable measurments of test samples. The indicator is fitted on an 200 mm tall column that is easily adjusted to be positioned optimally for the specific test sample to be measured.

For those requiring data output for recording and quality documentation purposes, a serial output cable and windows-based software program is optionally available.

Máy đo độ dày tiếp xúc MTG để bàn thực hiện chính xác và thuận tiện kiểm tra kích thước hình học (đo độ dày) trên cao su, vải, bọt, băng / màng và nhiều loại vật liệu mềm khác. Nó sử dụng chân vịt (bộ phận cảm ứng) được chỉ định có đường kính / diện tích cụ thể và kết hợp với khối lượng xác định trước (trọng lượng) như được lưu ý trong tiêu chuẩn ASTM D 3767.

Hệ thống MTG được cung cấp với chân vịt có đường kính 16 mm và khối lượng 212 g. Cấu hình này thường được sử dụng để đo tất cả các vật liệu cao su có độ cứng 35 IRHD trở xuống. Có sẵn đường kính chân vịt tùy chọn và trọng lượng liên quan. Tham khảo chi tiết bên dưới.

Phạm vi: 0-25 mm

Độ phân giải: 0,002 mm

Trọng lượng và Chân trang tùy chỉnh  có thể được thực hiện để đáp ứng một loạt các thông số kỹ thuật. Liên hệ với chúng tôi để biết thêm thông tin.

Chỉ báo điện tử được chứng nhận bao gồm 3 định dạng đầu ra dữ liệu SPC, các phép đo bằng tiếng Anh hoặc Hệ mét, giữ đọc tối đa, tự động tắt và cần nâng bên trái. Đế bằng đá granit được chứng nhận cấp phòng thí nghiệm có kích thước 150 x 160 x 50 mm cung cấp một mặt phẳng chuẩn nhẵn và cực kỳ cứng cho các phép đo chính xác và có thể lặp lại của các mẫu thử nghiệm. Bộ chỉ thị được lắp trên một cột cao 200 mm có thể dễ dàng điều chỉnh để có vị trí tối ưu cho mẫu thử cụ thể cần đo.

Đối với những người yêu cầu đầu ra dữ liệu cho mục đích ghi và tài liệu chất lượng, cáp đầu ra nối tiếp và chương trình phần mềm dựa trên windows là tùy chọn có sẵn.
