GalvanoTest Coating Thickness Gauge

Made in GermanyThe GalvanoTest coating thickness gauge is a versatile and sophisticated thickness gauge working on the coulometric principle to measure virtually all types of electroplated single- or multilayer coatings such as chrome, nickel, brass, silver etc. on metal or non-metal substrates.

The coulometric or anodic de-plating technique is used for measuring the thickness of electroplated coatings on virtually all substrates such as steel, non-ferrous metals or insulating material bases. Typical applications include nickel on steel, zinc on steel, tin on copper, silver on copper or copper on epoxy. This technique simply involves the removal of a small, barely visible area of coating material. The substrate is not affected. The coulometric method ensures highly reliable and accurate results.

To ensure easy operation of the instrument, the GalvanoTest requires no specific operator skills and only minimal training before actual measurements can take place. The coulometric principle is the only low-cost method to measure the individual layers of multi-layer systems, for instance chrome plus nickel plus copper on steel one after the other.

The GalvanoTest can be connected to the MiniPrint data printer to document measuring results and statistics. For specific measuring analysis or later reference, the characteristic voltage curve during the de-plating process can also be printed out.

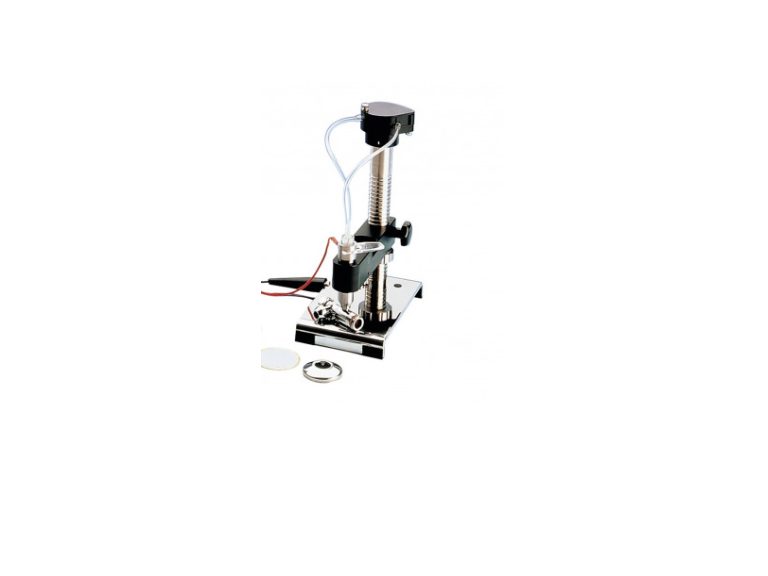

The GalvanoTest gauge consists of three major components:

- Measuring cell - For measuring on even or curved surfaces up to 3 mm curvature radius, two different measuring cells are available. A measuring cell with circulating pump is connected to GalvanoTest 3000, a cell with air pulsator is connected to the 2000 model. The electrolyte is constantly moved around the measuring cell to ensure an even de-plating of the measuring area as well as on optimum use of the electrolyte. For measuring wires or small parts, an electrolyte cup is available to dip the samples into the electrolyte. The electrolyte cup can be used for both models and is available as an option.

- Stand - The stand serves to hold the test sample in place. It permits the exact positioning of the measuring cell on the test sample.

- Processing unit - GalvanoTest is a microprocessor based instrument with interactive LCD. It is suitable for measuring a variety of plating applications. The measuring application can be entered via touch-pad and visualized on a large alphanumeric display. Various data ports are available to connect GalvanoTest to peripheral units such as a PC, printer or Y-T recorder. For data transfer, an MSoft 7000 Basic Edition software is available as an option.

Máy đo độ dày lớp phủ GalvanoTest

Sản xuất tại Đức Máy đo độ dày lớp phủ GalvanoTest là một máy đo độ dày đa năng và tinh vi hoạt động dựa trên nguyên tắc coulometric để đo hầu như tất cả các loại lớp phủ một lớp hoặc nhiều lớp mạ điện như chrome, niken, đồng thau, bạc, v.v. trên bề mặt kim loại hoặc phi kim loại.

Kỹ thuật khử lớp mạ coulometric hoặc anốt được sử dụng để đo độ dày của lớp phủ mạ điện trên hầu như tất cả các chất nền như thép, kim loại màu hoặc cơ sở vật liệu cách điện. Các ứng dụng điển hình bao gồm niken trên thép, kẽm trên thép, thiếc trên đồng, bạc trên đồng hoặc đồng trên epoxy. Kỹ thuật này chỉ đơn giản là loại bỏ một vùng nhỏ, khó nhìn thấy của vật liệu phủ. Chất nền không bị ảnh hưởng. Phương pháp đo coulometric đảm bảo kết quả có độ tin cậy cao và chính xác.

Để đảm bảo vận hành thiết bị dễ dàng, GalvanoTest không yêu cầu kỹ năng vận hành cụ thể và chỉ đào tạo tối thiểu trước khi thực hiện các phép đo thực tế. Nguyên tắc coulometric là phương pháp chi phí thấp duy nhất để đo các lớp riêng lẻ của hệ thống nhiều lớp, ví dụ như chrome cộng với niken và đồng trên thép lần lượt.

GalvanoTest có thể được kết nối với máy in dữ liệu MiniPrint để ghi kết quả đo và thống kê tài liệu. Để phân tích đo lường cụ thể hoặc tham khảo sau này, đường cong điện áp đặc trưng trong quá trình khử mạ cũng có thể được in ra.

Máy đo GalvanoTest bao gồm ba thành phần chính:

- Ô đo - Để đo trên các bề mặt đều hoặc cong với bán kính cong lên đến 3 mm, có sẵn hai ô đo khác nhau. Một tế bào đo với máy bơm tuần hoàn được kết nối với GalvanoTest 3000, một tế bào có bộ tạo xung khí được kết nối với kiểu 2000. Chất điện phân được di chuyển liên tục xung quanh tế bào đo để đảm bảo khử lớp mạ đồng đều cho khu vực đo cũng như sử dụng chất điện phân một cách tối ưu. Đối với dây đo hoặc các bộ phận nhỏ, có sẵn cốc điện phân để nhúng các mẫu vào bình điện phân. Cốc điện phân có thể được sử dụng cho cả hai kiểu máy và có sẵn dưới dạng tùy chọn.

- Chân đế - Giá đỡ dùng để giữ mẫu thử tại chỗ. Nó cho phép định vị chính xác ô đo trên mẫu thử nghiệm.

- Bộ xử lý - GalvanoTest là một công cụ dựa trên bộ vi xử lý với màn hình LCD tương tác. Nó phù hợp để đo nhiều ứng dụng mạ khác nhau. Ứng dụng đo có thể được nhập thông qua touch-pad và hiển thị trên màn hình chữ và số lớn. Có nhiều cổng dữ liệu khác nhau để kết nối GalvanoTest với các thiết bị ngoại vi như PC, máy in hoặc máy ghi Y-T. Để truyền dữ liệu, một phần mềm MSoft 7000 Basic Edition có sẵn dưới dạng tùy chọn.

Features

Universal coating thickness measurement for more than 70 combinations of coating and substrate

Measurement of single and multi-layer coatings

Exact measurement from 0.05 to 75 µm

Suitable for nearly all electroplated coatings

Coating thickness measurement on flat and curved surfaces

Removal of a small area of coating material in an almost invisible area

Flexible storage and evaluation of the measuring values

Đặc trưng

Đo độ dày lớp phủ phổ quát cho hơn 70 sự kết hợp giữa lớp phủ và chất nền

Đo lớp phủ một lớp và nhiều lớp

Đo chính xác từ 0,05 đến 75 µm

Thích hợp cho gần như tất cả các lớp phủ mạ điện

Đo độ dày lớp phủ trên bề mặt phẳng và cong

Loại bỏ một phần nhỏ vật liệu phủ trong một khu vực gần như không nhìn thấy

Lưu trữ linh hoạt và đánh giá các giá trị đo
