Thiết bị máy cắt mẫu tự động CNC Sample Cutter hãng Ray-Ran

Thiết bị máy cắt mẫu tự động CNC Sample Cutter hãng Ray-Ran

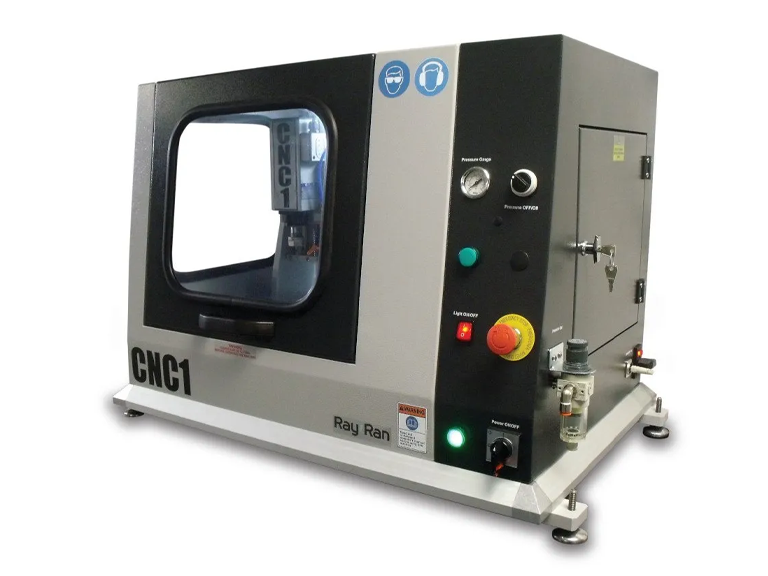

Máy cắt mẫu CNC được sử dụng để chuẩn bị mẫu thử nghiệm và tạo mẫu 3D, và được khuyến nghị sử dụng với vật liệu tấm dày hơn hoặc các đoạn ống vì nó có thể cắt dày tới 40 mm.

Máy phay đứng tạo mẫu nhanh 3 trục lý tưởng để cắt các tấm polyme đặc cứng và cán mỏng dày tới 40mm cũng như các ống polyetylen và polypropylen được sử dụng trong ngành công nghiệp khí đốt và nước. Tính linh hoạt của máy khiến nó trở nên lý tưởng cho các phòng Nghiên cứu và Phát triển, Phòng thí nghiệm và Trường Đại học.

CNC1 đi kèm với giường có kích thước 500mm x 440mm có rãnh mộng để kẹp mẫu. Khoảng cách di chuyển trên trục X, Y và Z lần lượt là 300mm x 250mm x 100mm và được trang bị vít me chất lượng cao và ray dẫn hướng tuyến tính để đảm bảo độ chính xác và chính xác. Trục chính tốc độ cao có thể thay đổi từ 2400 vòng / phút đến 24000 vòng / phút và có khả năng cắt dao phay có đường kính lên tới 10 mm. Có thể đạt được phạm vi tiến dao cắt lên tới 1100 mm/phút cho quy trình phay nhanh chính xác với mỗi trục được điều khiển và điều khiển bằng công nghệ động cơ bước tiên tiến. Hệ thống đường ống được cung cấp theo tiêu chuẩn để làm mát không khí nhằm giảm nhiệt độ máy cắt khi gia công các bộ phận và máy cũng có thể được trang bị bộ phận hút bụi. Tủ kín hoàn toàn có đèn bên trong và khóa liên động an toàn điện để đảm bảo an toàn cho người vận hành khi cửa tủ ở vị trí mở.

Để giữ công việc, một bộ kẹp tiêu chuẩn có thể được cung cấp hoặc các thiết bị kẹp đặt riêng có thể được thiết kế và sản xuất bởi Ray-Ran để đáp ứng các yêu cầu của khách hàng.

CNC1 được cung cấp phần mềm Flashcut CNC, đây là chương trình CNC thời gian thực chuyên dụng để sử dụng trên PC hoặc Máy tính xách tay. Nó giao tiếp dễ dàng với máy và sử dụng các địa chỉ G-Code và Letter điều khiển số theo tiêu chuẩn công nghiệp để lập trình. Các chương trình CNC được viết sẵn có sẵn trực tiếp từ Ray-Ran cho bất kỳ hình dạng hoặc kích thước nào của mẫu thử nghiệm hoặc theo bất kỳ tiêu chuẩn thử nghiệm quốc tế nào.

Hàng không vũ trụ, Ô tô, Xây dựng & Kỹ thuật dân dụng, Điện tử, Công nghiệp

Vật liệu:Nhôm, Vật liệu tổng hợp

Bộ dụng cụ và kẹp

Kẹp cố định ống

Dao phay cacbua vonfram sáo đơn

Chương trình CNC viết sẵn

hút bụi

Bo mạch mở rộng trục chính I/O

Hệ thống thay đổi công cụ tự động & giá công cụ

Phần mềm CAD/CAM

Bộ xử lý 1 GHz hoặc nhanh hơn

1 GB RAM

Windows XP, Vista hoặc 7 32 hoặc 64 bit

Ít nhất 1 cổng USB khả dụng
