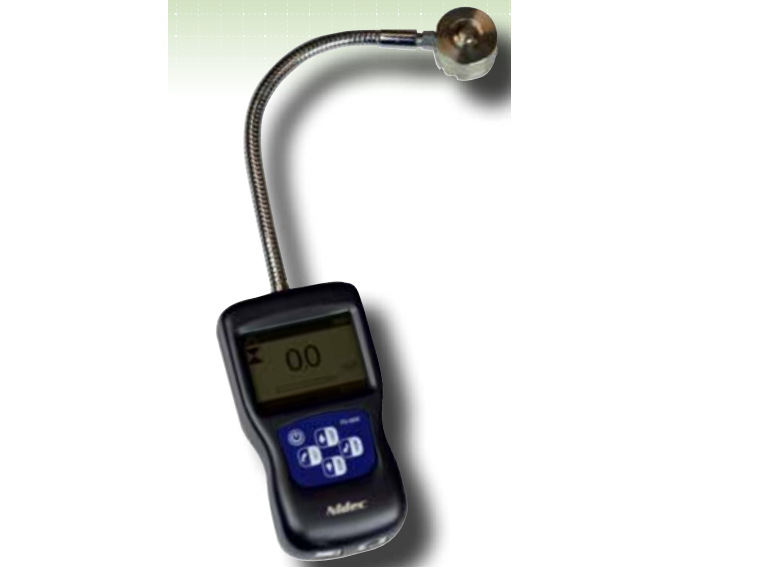

Thiết bị kiểm tra lực kéo nén model FG-3000R-1, model FG-3000R-5, model FG-3000R-10, model FG-3000R-20, model FG-3000R-50

Features

• Compact load-cell sensor combined with 8.7” (220 mm) length flexible, metal-braided cable enables readings to be

taken in difficult locations

• 1000 Hz Sample Rate combined with +/-0.3% F.S. accuracy provides fast sampling producing great

resolution and more accurate results

• Three mode operation: Track, Peak & Preset Limits

• 180° reversible display, tension/compression icons, and vertical printed keypad allows usage as a portable gauge or

mounted upside down on a test stand

• Programmable High & Low Limits allow for instant visual and audible indication of pass or fail testing in Preset mode

• 500 point data collection capability can be viewed on display, sent to optional printer, or uploaded to software package

for further analysis

• Rugged, ergonomic die cast aluminum construction allows usage in demanding applications

• Comparator output function provides user with easy Pass/Fail testing system integration capabilities

• Multi-language and engineering unit’s selection provides flexible user comfort

• Field Calibration capability eliminates need to send to lab

• Free Data logging/graphing software available for free download on website

• Cảm biến cảm biến lực nhỏ gọn kết hợp với cáp bện kim loại, dài 8,7 ”(220 mm) linh hoạt cho phép đọc

chụp ở những địa điểm khó

• Tốc độ lấy mẫu 1000 Hz kết hợp với +/- 0,3% F.S. độ chính xác cung cấp khả năng lấy mẫu nhanh chóng, tạo ra

độ phân giải và kết quả chính xác hơn

• Hoạt động ba chế độ: Theo dõi, Đỉnh & Giới hạn đặt trước

• Màn hình có thể đảo ngược 180 °, biểu tượng độ căng / nén và bàn phím in dọc cho phép sử dụng như một máy đo cầm tay hoặc

treo ngược trên giá thử nghiệm

• Giới hạn Cao & Thấp có thể lập trình cho phép hiển thị ngay lập tức bằng hình ảnh và âm thanh về việc kiểm tra đạt hoặc không đạt ở chế độ Đặt trước

• Khả năng thu thập dữ liệu 500 điểm có thể được xem trên màn hình, gửi đến máy in tùy chọn hoặc tải lên gói phần mềm

để phân tích thêm

• Kết cấu nhôm đúc chắc chắn, tiện dụng cho phép sử dụng trong các ứng dụng khắt khe

• Chức năng đầu ra so sánh cung cấp cho người dùng khả năng tích hợp hệ thống kiểm tra Đạt / Không đạt dễ dàng

• Lựa chọn đa ngôn ngữ và đơn vị kỹ thuật mang lại sự thoải mái linh hoạt cho người dùng

• Khả năng hiệu chuẩn trường loại bỏ nhu cầu gửi đến phòng thí nghiệm

• Phần mềm vẽ đồ thị / ghi dữ liệu miễn phí có sẵn để tải xuống miễn phí trên trang web

FG-3000R Specifications

Accuracy

± 0.3% F.S.

Selectable Units

kN, kgf, N, klbf and lbf.(Depending on Range)

Overload Capacity

150% of F.S. (LCD flashes beyond 110% of F.S.)

Measurement Method

Peak, Track, Preset

Data Sampling Rate

1000 Hz

Display

160*128 dot matrix LCD with Backlight

Display Update

Rate 10 times/second

Resolution

See chart

Memory

500 data

Set Point

Programmable high and low limits in Preset Mode

Battery Indicator

Display flashes battery icon when battery is low

Power 3.6 V dc 800 mAH Ni-MH

Power

3.6 V dc 800 mAH Ni-MH

rechargeable batteries

Battery Life

Approximately 16 hours continuous

use per full charge

Charger / Adaptor

Universal USB/BM charger,

Input: 110 ~ 240 V ac

Temperature Effects

<0.054% per °F

(0.03% FS per °C)

Outputs

USB, RS-232; High & Low Limit

NPN’s

Operating Temperature

14 to 104°F (-10 to 40°C)

Storeage Relative Humidity

20 to 80%

Housing

Aluminum

Storage Temperature

-4 to 122°F (-20 to 50°C)

Oper. Relative Humidity

5 to 95%

Dimensions

5.5 x 2.8 x 1.4” (140 x 71 x 35.5 mm)

Product Weight

1.1 lb (0.5 kg)

Package Weight

2.8 lb (1.3 kg)

Certification

CE

Included Accessories

AC Adaptor/Charger, USB cable, calibration cert., carrying case

Model

N

kN

kgf

lbf

klbf

FG-3000R-1

Capacity

1000

1

100

220

-

Resolution

1

0.001

0.01

0.01

-

FG-3000R-5

Capacity

5000

5

500

1100

-

Resolution

1

0.001

0.1

1

-

FG-3000R-10

Capacity

-

10

1000

2250

-

Resolution

-

0.01

1

1

-

FG-3000R-20

Capacity

-

20

2000

4500

-

Resolution

-

0.01

1

1

-

FG-3000R-50

Capacity

-

50.0

5000

-

11

Resolution

-

0.01

1

-

0.01

Accessories

FG-7CHRG

Charger

FG-7USB

USB Cable

FG-PRINT

Portable Thermal Printer
