Thiết bị dụng cụ Shimpo The FGS-VC Series Motorized Force Test Stands Đế (KHUNG) DÙNG kiểm tra hoạt động dọc hoặc ngang, kiểm tra lực kéo và nén và thử nghiệm phá hủy cho các ứng dụng nghiên cứu trong ngành công nghiệp Tự động

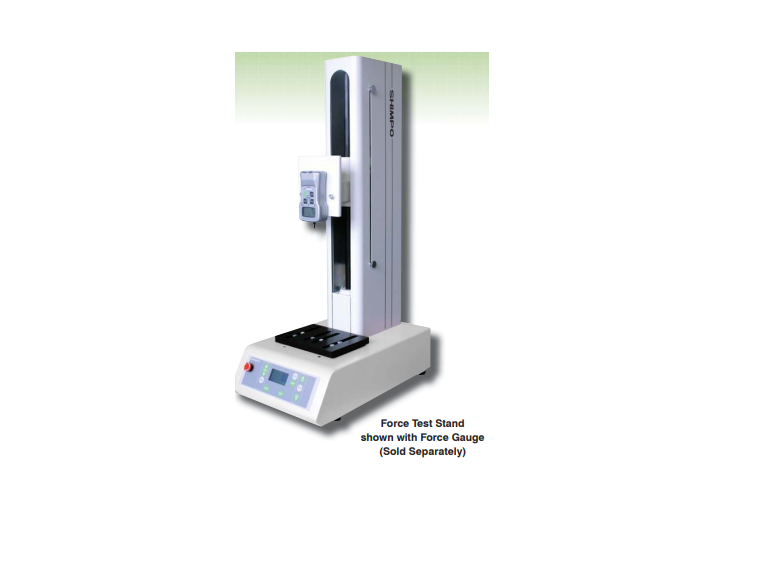

The FGS-VC Series Motorized Force Test Stands

are designed to provide accurate and repeatable results for tension, compression, break and cycle performance tests in various applications.A key feature is a SHIMPO exclusive: a precision made servo gear head and ball screw for precise movement control.

The large measurement area plus tall 15.75˝ (400 mm) travel distance allow large, unique parts to be tested. A precise and consistent 0.40-15.75”/min (10-400mm/min) adjustable speed provides for slow tests or quick cycle load testing.

The simple keypad combined with the intuitive on screen operation guides the user through setting up each test. Users can perform standard tests in several automatic or manually selected modes as well as choose higher-end capabilities with the additional dwell time, adjustable acceleration, plus user-defined tests with up to 5 programmed set points.

The FGS-VC’s are flexible as they can be operated by the keypad or through a PC via the FGT-VC software which includes data collection, graphing and statistical analysis. The FGT-VC software program allows graphing of force versus distance and the abilityto compare several tests on a single graph. Another great feature of the FGT-VC is the comparator mode which enables quick decision pass /fail determination, ideal for production line testing.

The FGS-VC’s can be equipped with various gripping and compression fixtures and are compatible with all Shimpo Force Gauges as well as most gauges on the market. These features make

the new FGS-VC the ideal push/pull tester for the production line or QC lab.

Giá đỡ thử nghiệm lực cơ giới dòng FGS-VC

được thiết kế để cung cấp kết quả chính xác và có thể lặp lại cho độ căng, nén, đứt

và kiểm tra hiệu suất chu kỳ trong các ứng dụng khác nhau. Một tính năng chính là độc quyền của SHIMPO: đầu bánh răng servo được chế tạo chính xác và vít bi để điều khiển chuyển động chính xác.

Diện tích đo lớn cộng với khoảng cách di chuyển cao 15,75˝ (400 mm) cho phép kiểm tra các bộ phận lớn, độc đáo. Tốc độ điều chỉnh 0,40-15,75 ”/ phút (10-400mm / phút) chính xác và nhất quán cung cấp cho các thử nghiệm chậm hoặc thử nghiệm tải chu kỳ nhanh.

Bàn phím đơn giản kết hợp với thao tác trực quan trên màn hình sẽ hướng dẫn người dùng cách thiết lập từng bài kiểm tra. Người dùng có thể thực hiện các bài kiểm tra tiêu chuẩn trong một số lựa chọn tự động hoặc thủ công

cũng như chọn các tính năng cao cấp hơn với thời gian dừng bổ sung, gia tốc có thể điều chỉnh, cộng với các bài kiểm tra do người dùng xác định với tối đa 5 điểm cài đặt được lập trình.

FGS-VC’s rất linh hoạt vì chúng có thể được vận hành bằng bàn phím hoặc thông qua PC thông qua phần mềm FGT-VC bao gồm thu thập dữ liệu, vẽ đồ thị và phân tích thống kê. Phần mềm FGT-VC

chương trình cho phép vẽ đồ thị của lực so với khoảng cách và khả năng so sánh một số bài kiểm tra trên một đồ thị duy nhất. Một tính năng tuyệt vời khác của FGT-VC là chế độ so sánh cho phép xác định thông qua / không đạt quyết định nhanh chóng, lý tưởng cho việc kiểm tra dây chuyền sản xuất.

FGS-VC’s có thể được trang bị nhiều thiết bị kẹp và nén khác nhau và tương thích với tất cả các Đồng hồ đo lực Shimpo cũng như hầu hết các đồng hồ đo trên thị trường. Những tính năng này làm cho

FGS-VC mới là thiết bị kiểm tra kéo / đẩy lý tưởng cho dây chuyền sản xuất hoặc phòng thí nghiệm QC.

Features

• User friendly controls and software allows hands off operation, reduces

training time, user errors and speeds up tests

• The wide speed range means only one stand required for a majority of

testing needs

• Easy install force gauge bracket allows for multiple test ranges to be

quickly used on one stand

• FGT-VC software provides graphing analysis of one or several tests. Data

can be stored for later analysis.

• Comparator function provides instant pass/fail result allowing for usage

on production lines.

• Combining with FGE or FGV force gauges with the stand, overload limit

communication is achieved, eliminating potential to damage the gauge

accidentally during a test.

• Phần mềm và điều khiển thân thiện với người dùng cho phép thao tác tắt, giảm

thời gian đào tạo, lỗi người dùng và tăng tốc độ kiểm tra

• Phạm vi tốc độ rộng có nghĩa là chỉ cần một chân đế cho phần lớn

nhu cầu kiểm tra

• Giá đỡ máy đo lực cài đặt dễ dàng cho phép nhiều phạm vi thử nghiệm được

nhanh chóng được sử dụng trên một giá đỡ

• Phần mềm FGT-VC cung cấp phân tích đồ thị của một hoặc một số bài kiểm tra. Dữ liệu

có thể được lưu trữ để phân tích sau này.

• Chức năng so sánh cung cấp kết quả đạt / không đạt tức thì cho phép sử dụng

trên dây chuyền sản xuất.

• Kết hợp với đồng hồ đo lực FGE hoặc FGV với chân đế, giới hạn quá tải

đạt được thông tin liên lạc, loại bỏ khả năng làm hỏng máy đo

tình cờ trong một bài kiểm tra.
