Hiệu chuẩn cảm biến đo bức xạ và nhiệt độ Q-LAB

Tổng quan

Tất cả máy kiểm tra thời tiết QUV và Q-SUN đều có cảm biến nhiệt độ để theo dõi và duy trì chính xác nhiệt độ bên trong máy kiểm tra. Đối với một số mẫu Q-SUN, cảm biến nhiệt độ không khí trong buồng có thể được thay thế hoặc sử dụng đồng thời. Cảm biến nhiệt độ trong máy thử cần được hiệu chỉnh định kỳ. Đối với máy kiểm tra QUV, điều này được thực hiện đơn giản bằng cách sử dụng bất kỳ nhiệt kế tham chiếu nào. Trong trường hợp máy thử nghiệm Q-SUN, phải sử dụng nhiệt kế tham chiếu đặc biệt. Bản thân nhiệt kế tham chiếu cần được hiệu chuẩn mỗi năm một lần. Tất cả các máy kiểm tra QUV và Q-SUN đều được trang bị hệ thống kiểm soát bức xạ SOLAR EYE (ngoại trừ máy kiểm tra QUV/cơ bản). Hệ thống SOLAR EYE giám sát và duy trì chính xác mức độ bức xạ trong máy thử. Cảm biến trong hệ thống SOLAR EYE phải được người dùng hiệu chỉnh định kỳ. Điều này được thực hiện bằng một máy đo bức xạ hiệu chuẩn đặc biệt. Bản thân máy đo phóng xạ này cần được hiệu chuẩn mỗi năm một lần. Hệ thống Bộ hiệu chuẩn đa năng (UC) được sử dụng để hiệu chuẩn nhiệt độ trong máy kiểm tra Q-SUN và độ chiếu xạ trong máy kiểm tra QUV và Q-SUN. Hệ thống này bao gồm một thiết bị hiển thị cầm tay có thể được sử dụng “cắm và chạy” với tất cả các cảm biến bức xạ và nhiệt độ. Q-Lab cũng cung cấp dịch vụ và hỗ trợ các máy đo bức xạ hiệu chuẩn hiện có (CR10 và CR20) và nhiệt kế hiệu chuẩn (CT202). Có thể sử dụng cả hai hệ thống với bất kỳ máy kiểm tra QUV hoặc Q-SUN nào.

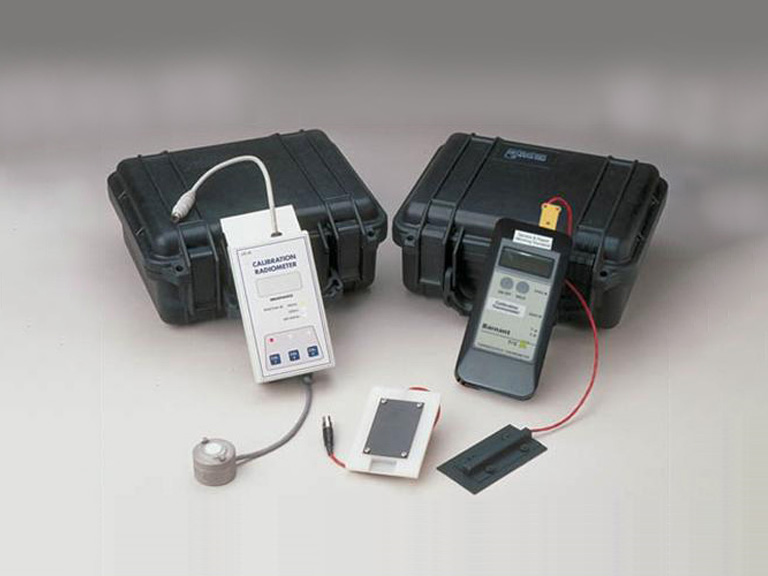

Hiệu chuẩn cảm biến đo nhiệt độ

Hiệu chuẩn cảm biến nhiệt độ QUV

Cảm biến nhiệt độ QUV cần được người dùng hiệu chỉnh định kỳ để đảm bảo kết quả chính xác và nhất quán. Việc hiệu chỉnh cảm biến nhiệt độ QUV được thực hiện đơn giản với bất kỳ nhiệt kế tham chiếu tiêu chuẩn nào. Cảm biến nhiệt độ không cần thay thế thông thường. Trong trường hợp không thể xảy ra lỗi, bạn có thể đặt hàng thay thế theo số bộ phận sau:

• Cảm biến nhiệt độ bảng đen V-2156-X QUV (thay thế nếu cần)

Hiệu chuẩn cảm biến nhiệt độ Q-SUN

Tất cả các cảm biến nhiệt độ Q-SUN cần được người dùng hiệu chỉnh định kỳ để đảm bảo kết quả chính xác và nhất quán. Việc hiệu chỉnh cảm biến nhiệt độ bảng đen thật đơn giản bằng cách sử dụng cảm biến nhiệt độ đã hiệu chỉnh UC202 của hệ thống Universal Calibrator và màn hình cầm tay UC1 hoặc nhiệt kế CT202 lịch sử và chỉ mất vài phút. Lưu ý rằng nhiệt kế CT202 và UC202 đi kèm với cảm biến bảng đen không cách điện hoặc cảm biến bảng đen cách điện và phải phù hợp với loại cảm biến thực sự được sử dụng trong máy thử nghiệm Q-SUN.

Việc hiệu chuẩn nhiệt kế UC202 và CT202 cần được thực hiện hàng năm. Nhiệt kế UC202 được thiết kế để sử dụng một lần và tiết kiệm chi phí, đồng thời nên thay thế hàng năm bằng nhiệt kế UC202 mới được hiệu chuẩn. Nhiệt kế CT202 cần phải được trả lại cho Q-Lab mỗi năm một lần để hiệu chuẩn lại với chi phí thấp. Các thiết bị UC202 cũng có thể được trả lại để hiệu chuẩn cho những người dùng muốn hiệu chuẩn lại hơn là thay thế.

Trong Q-SUN Xe-1, người thử nghiệm có thể có cảm biến nhiệt độ không khí trong buồng tùy chọn (đi kèm với mẫu Xe-1 có máy làm lạnh). Việc hiệu chỉnh cảm biến nhiệt độ không khí buồng Xe-1 được thực hiện đơn giản với bất kỳ nhiệt kế tham chiếu tiêu chuẩn nào. Ở cả hai mẫu Q-SUN Xe-2 và Xe-3, cảm biến độ ẩm tương đối/nhiệt độ không khí buồng kết hợp chi phí thấp được thiết kế chu đáo để dùng một lần. Nó nên được thay thế mỗi năm một lần và không thể hiệu chỉnh lại.

Phân loại cảm biến hiệu chuẩn Q-SUN phổ biến:

• Cảm biến nhiệt độ X-10235-X: Q-SUN Xe-1/Xe-3 (thay thế nếu cần)
• Cảm biến nhiệt độ cách điện X-7778-X: Q-SUN Xe-1/Xe-3 (thay thế nếu cần)
• Cảm biến nhiệt độ XR-11463-X: Q-SUN Xe-2 (thay thế nếu cần)
• Cảm biến nhiệt độ cách điện XR-11464-X: Q-SUN Xe-2 (thay thế nếu cần)
• Cảm biến độ ẩm X-10415-K: Q-SUN (thay thế hàng năm)
• Màn hình cầm tay hiệu chuẩn đa năng UC1
• Hệ thống hiệu chuẩn đa năng UC202/BP: Nhiệt kế hiệu chuẩn Q-SUN
• Hệ thống hiệu chuẩn đa năng UC202/IBP: Nhiệt kế hiệu chuẩn cách điện Q-SUN
• UC202/RECAL: Hiệu chuẩn lại nhiệt kế hiệu chuẩn UC202 (nên thay thế hàng năm nhưng có sẵn hiệu chuẩn lại hàng năm)
• CT202/RECAL: Hiệu chuẩn lại nhiệt kế CT202 (khuyến nghị hàng năm)

Hiệu chuẩn cảm biến đo bức xạ

Hiệu chỉnh cảm biến đo phóng xạ QUV

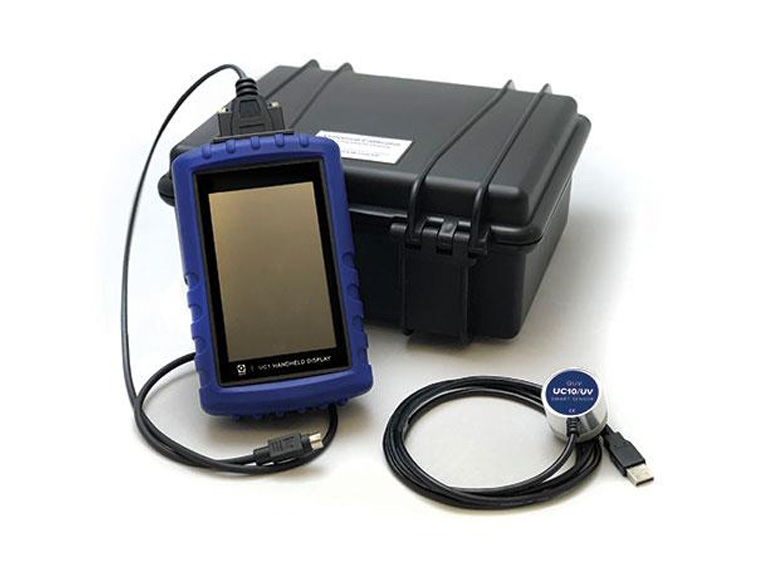

Đối với tất cả các kiểu máy ngoại trừ QUV/cơ bản, người dùng cần phải hiệu chỉnh cảm biến bức xạ QUV SOLAR EYE định kỳ. Điều này sẽ đảm bảo kết quả chính xác và nhất quán. Việc hiệu chuẩn máy kiểm tra QUV thật đơn giản bằng cách sử dụng hệ thống AUTOCAL và cảm biến bức xạ hiệu chuẩn phổ quát UC10/uv hoặc máy đo bức xạ hiệu chuẩn CR10 cũ và chỉ mất vài phút. Máy đo bức xạ hiệu chuẩn QUV được trang bị để hiệu chuẩn máy kiểm tra QUV bằng đèn UV-A hoặc UV-B. Đối với QUV/cw (màu trắng mát), phải sử dụng cảm biến thông minh UC10/cw hoặc máy đo bức xạ hiệu chuẩn CR10/cw.

Việc hiệu chuẩn máy đo bức xạ UC10 và CR10 cần được thực hiện hàng năm. Cảm biến UC10 được thiết kế để sử dụng một lần và tiết kiệm chi phí, đồng thời cần được thay thế hàng năm bằng UC10 mới được hiệu chuẩn. Máy đo bức xạ CR10 cần được trả lại cho Q-Lab mỗi năm một lần để hiệu chuẩn lại với chi phí thấp. Các thiết bị UC10 cũng có thể được trả lại để hiệu chuẩn cho những người dùng muốn hiệu chuẩn lại hơn là thay thế.

Phân loại máy đo bức xạ QUV phổ biến:

• Màn hình cầm tay hiệu chuẩn đa năng UC1
• Máy đo phóng xạ hiệu chuẩn UC10/uv QUV (đèn UVA & UVB)
• Máy đo phóng xạ hiệu chuẩn UC10/cw QUV (đèn trắng mát)
• UC10/RECAL: Hiệu chuẩn lại Máy đo bức xạ hiệu chuẩn UC10 (nên thay thế hàng năm nhưng có sẵn hiệu chuẩn lại hàng năm)
• CR10/RECAL: Hiệu chuẩn lại CR10 (được khuyến nghị hàng năm)

Hiệu chuẩn cảm biến đo bức xạ Q-SUN

Tất cả các cảm biến bức xạ Q-SUN SOLAR-EYE cần được người dùng hiệu chỉnh định kỳ để đảm bảo kết quả chính xác và nhất quán. Việc hiệu chỉnh máy kiểm tra Q-SUN thật đơn giản bằng cách sử dụng máy đo bức xạ hiệu chuẩn UC20 của hệ thống Universal Calibrator hoặc máy đo bức xạ hiệu chuẩn CR20 cũ và chỉ mất vài phút. Cả hai thiết bị UC20 và CR20 đều có cảm biến TUV (Tổng UV) 340nm, 420nm hoặc 300-400nm và phải phù hợp với loại cảm biến thực sự được sử dụng trong máy kiểm tra Q-SUN. Máy đo bức xạ hiệu chuẩn CR20 cũng phải phù hợp với bộ lọc quang được sử dụng trong Q-SUN.

Việc hiệu chuẩn máy đo bức xạ UC20 và CR20 cần được thực hiện hàng năm. Cảm biến UC20 được thiết kế để sử dụng một lần và tiết kiệm chi phí, đồng thời cần được thay thế hàng năm bằng UC20 mới được hiệu chuẩn. Máy đo phóng xạ CR20 cần phải được trả lại cho Q-Lab mỗi năm một lần để hiệu chuẩn lại với chi phí thấp. Các thiết bị UC20 cũng có thể được trả lại để hiệu chuẩn cho những người dùng muốn hiệu chuẩn lại hơn là thay thế.

Phân loại máy đo bức xạ Q-SUN phổ biến:

• Màn hình cầm tay hiệu chuẩn đa năng UC1
• Máy đo phóng xạ hiệu chuẩn UC20/340: Q-SUN 340 nm
• Máy đo phóng xạ hiệu chuẩn UC20/420: Q-SUN 420 nm
• Máy đo phóng xạ hiệu chuẩn UC20/TUV: Q-SUN TUV (Tổng tia cực tím)
• Máy đo phóng xạ hiệu chuẩn UC20/LUX: Q-SUN Xe-1 & Xe-3 LUX
• UC20/RECAL: Hiệu chuẩn lại Máy đo phóng xạ hiệu chuẩn UC20 (nên thay thế hàng năm nhưng có sẵn hiệu chuẩn lại hàng năm)
• CR20/RECAL: Hiệu chuẩn lại CR20 (được khuyến nghị hàng năm)
