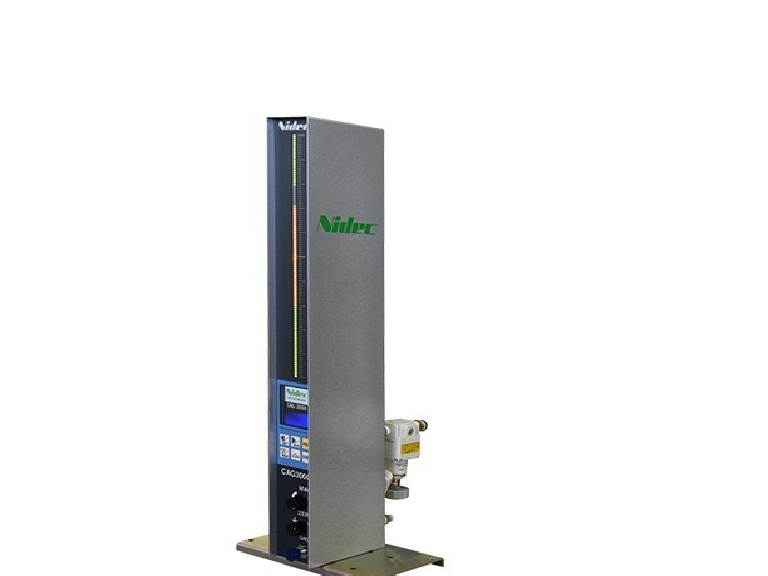

Thiết bị máy đo kích thước đường kính sản phẩm bằng luồng khí model CAG-3000 hãng NIDEC SHIMPO

CAG-3000

Máy đo không khí loại cột Series CAG-3000, màn hình hiển thị micromet là một thiết bị đo chính xác, không tiếp xúc khi kết hợp với một cảm biến đầu dò không khí tùy chỉnh. Phép đo không khí đã có từ nhiều thập kỷ trước. Đây là một phương pháp thử nghiệm không phá hủy sử dụng luồng không khí và lực cản được tạo ra giữa vật thể cần thử nghiệm và đầu dò cảm biến của máy đo không khí. Lực cản không khí hoặc áp suất ngược thay đổi theo khoảng cách giữa đầu dò không khí và thiết bị được thử nghiệm. Sự thay đổi áp suất ngược này trong cảm biến có thể được điều chỉnh tỷ lệ trên màn hình để xác định phân tích kích thước cũng như chấp nhận sản phẩm.

Màn hình đo CAG-3000 với cảm biến đầu dò không khí tùy chỉnh, riêng biệt thực hiện phân tích kích thước nhanh chóng, dễ dàng và chính xác trên các thành phần. Phản hồi Đạt / Không đạt ngay lập tức với màn hình biểu đồ thanh LED ba màu dễ xem tích hợp. Màn hình cột cũng có thể được liên kết thuận tiện với các đơn vị bổ sung để cho phép kiểm tra nhanh chóng các kích thước bằng nhiều cảm biến khác nhau. Tất cả các CAG-3000 đều đạt tiêu chuẩn với giao tiếp nối tiếp RS-232 để phân tích dữ liệu trên PLC. Chương trình bảng tính Excel có sẵn để tải xuống miễn phí từ trang web NIDEC-SHIMPO cho phép giao tiếp với tối đa 5 đơn vị cùng một lúc.

Công nghệ đo không khí cung cấp đủ độ phóng đại và độ tin cậy để đo dung sai nhỏ đến 0,1 micron. Do phản ứng nhanh, dung sai vượt trội và khả năng lặp lại chính xác, micromet đo không khí Tosok lý tưởng cho các phép đo chất lượng trên sàn sản xuất.
