Thiết bị máy đo độ dày từ tính MiniTest FH Series Precision Magnetic Thickness Gauge model MiniTest 7200 FH, model MiniTest 7400 FH

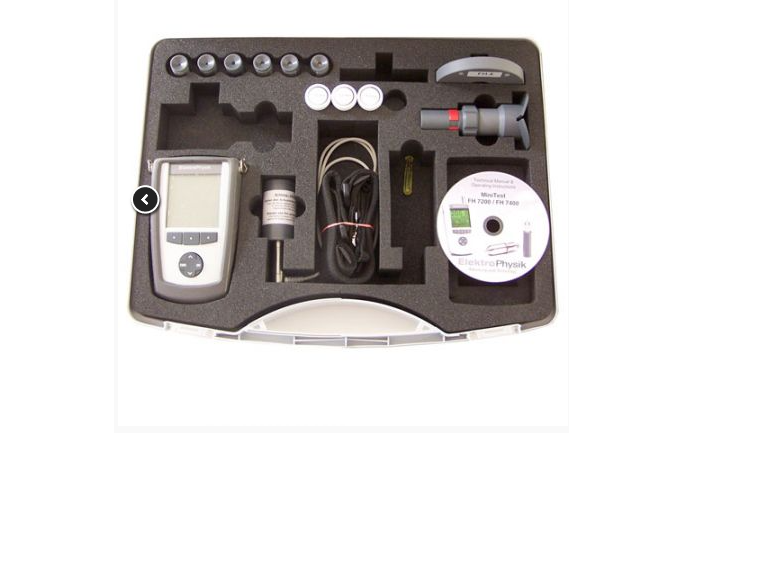

MiniTest FH Series Precision Magnetic Thickness Gauge

Made in GermanyThe FH-Serie models: FH-7200 and FH-7400 are portable thickness measuring devices that are capable to measure precisely materials with a thickness up to 24 mm. Their small size and portability makes them ideal to be used in production areas and quality laboratories. With the FH Serie models accurate thickness measurements can be done on all types of non-ferrous products, regardless of their size, shape, and material.

The FH-7200 and FH-7400 are ideal for applications where accurate measurement of sharp corners, small radiuses and/or complex shapes are required.

The FH-Serie models: FH-7200 and FH-7400 are used for non-destructive wall thickness measurement of:

Non-magnetic materials like synthetic materials, glass, ceramic, non-ferrous metals...

All kinds of hollow items like bottles, aluminium cans, glass and plastic containers with complex geometries...

Thermo-moulded parts like cups, cans, bowls, bottles

Die-cast and moulded plastic parts, fibre compound materials, non-ferrous metals etc., for e.g. in the automotive field (gear casing, body and interior components), in avionics (turbine components, combustion chambers, high-pressure pipes), in the medical field.

The two models available in this series

FH-7200 offers measurement capabilities including real-time thickness measurement, display of minimum & maximum readings, an offset mode, and automatic storage of up to 100,000 values.

FH-7400 this model has the same capabilities as the MiniTest 7200 FH but with extra features: statistical graphing, real time trend, data base with up to 200 batches and increased automatic storage of up to 240.000 values. e.g. 1200 per batch.

There are five probes available

FH4 Standard Probe (Measuring range 0 - 6mm / calibration curves for ball sizes 1.5mm, 2.5mm, 4mm)

FH4-1MM Probe (Measuring range 0 - 6mm / same as standard FH4 probe with additional 1mm ball calibration curve for very small concave surfaces)

FH4-M Probe (Measuring range 0 - 9mm / same as standard FH4 but also suitable for magnetic balls to extend measuring range to 9mm)

FH10 Standard Probe (Measuring range 0 - 13mm / calibration curves for balls sizes 2.5mm, 4mm, 6mm, 9mm)

FH10-M Standard Probe (Measuring range 0 - 24mm / same as standard FH10 but also suitable for magnetic balls to extend measuring range to 24mm)

Các model FH-Serie: FH-7200 và FH-7400 là thiết bị đo độ dày cầm tay có khả năng đo chính xác vật liệu có độ dày lên đến 24 mm. Kích thước nhỏ và tính di động của chúng làm cho chúng lý tưởng để được sử dụng trong các khu vực sản xuất và phòng thí nghiệm chất lượng. Với các mẫu FH Serie, các phép đo độ dày chính xác có thể được thực hiện trên tất cả các loại sản phẩm màu, bất kể kích thước, hình dạng và chất liệu của chúng.

FH-7200 và FH-7400 lý tưởng cho các ứng dụng cần đo chính xác các góc nhọn, bức xạ nhỏ và / hoặc hình dạng phức tạp.

Các model FH-Serie: FH-7200 và FH-7400 được sử dụng để đo độ dày thành không phá hủy của:

Vật liệu phi từ tính như vật liệu tổng hợp, thủy tinh, gốm sứ, kim loại màu ...

Tất cả các loại vật dụng rỗng như chai lọ, lon nhôm, thủy tinh và hộp nhựa có hình học phức tạp ...

Các bộ phận đúc bằng nhiệt như cốc, lon, bát, chai

Các bộ phận bằng nhựa đúc và đúc, vật liệu hợp chất sợi, kim loại màu, v.v., ví dụ: trong lĩnh vực ô tô (vỏ bánh răng, các thành phần thân và nội thất), trong lĩnh vực điện tử hàng không (linh kiện tuabin, buồng đốt, ống cao áp), trong lĩnh vực y tế.

Hai mô hình có sẵn trong loạt bài này

FH-7200 cung cấp các khả năng đo lường bao gồm đo độ dày theo thời gian thực, hiển thị số đọc tối thiểu và tối đa, chế độ bù trừ và lưu trữ tự động lên đến 100.000 giá trị.

FH-7400 mô hình này có các khả năng tương tự như MiniTest 7200 FH nhưng có thêm các tính năng: lập biểu đồ thống kê, xu hướng thời gian thực, cơ sở dữ liệu lên đến 200 lô và tăng khả năng lưu trữ tự động lên đến 240.000 giá trị. ví dụ. 1200 mỗi đợt.

Có năm đầu dò có sẵn

Đầu dò tiêu chuẩn FH4 (Phạm vi đo 0 - 6mm / đường cong hiệu chuẩn cho các kích thước bóng 1.5mm, 2.5mm, 4mm)

Đầu dò FH4-1MM (Dải đo 0 - 6mm / giống như đầu dò FH4 tiêu chuẩn với đường cong hiệu chuẩn bi 1mm bổ sung cho các bề mặt lõm rất nhỏ)

Đầu dò FH4-M (Dải đo 0 - 9mm / giống như FH4 tiêu chuẩn nhưng cũng phù hợp với bóng từ để mở rộng phạm vi đo lên 9mm)

Đầu dò tiêu chuẩn FH10 (Dải đo 0 - 13mm / đường cong hiệu chuẩn cho các kích thước bóng 2,5mm, 4mm, 6mm, 9mm)

Đầu dò tiêu chuẩn FH10-M (Phạm vi đo 0 - 24mm / giống như tiêu chuẩn FH10 nhưng cũng phù hợp với bóng từ để mở rộng phạm vi đo lên 24mm)

Features

Ideal for Bottles, Aluminium Cans, Glass and Plastic Components with Complex Shapes

Large, easy-to-read display

Data capture up to 20 data points per second

Sensor-integrated digital signal processing

Minimum and maximum readings

Multi-point calibration up to 5 points

High precision target balls for reproducible measurements

Menu-controlled user interface

Context-sensitive on-line help

SPC capabilities

Đặc trưng

Lý tưởng cho chai, lon nhôm, thủy tinh và linh kiện nhựa có hình dạng phức tạp

Màn hình lớn, dễ đọc

Thu thập dữ liệu lên đến 20 điểm dữ liệu mỗi giây

Xử lý tín hiệu kỹ thuật số tích hợp cảm biến

Số đọc tối thiểu và tối đa

Hiệu chuẩn đa điểm lên đến 5 điểm

Các quả cầu mục tiêu có độ chính xác cao cho các phép đo có thể lặp lại

Giao diện người dùng do menu kiểm soát

Trợ giúp trực tuyến về ngữ cảnh nhạy cảm

Khả năng SPC
