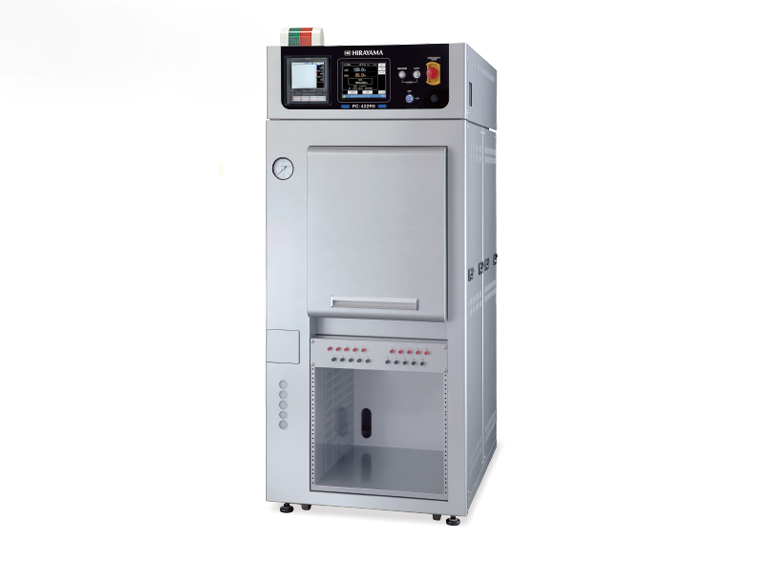

Buồng thử nghiệm nhiệt độ độ ẩm có gia tốc Hirayama

Highly Accelerated Stress Test Chambers PC-304R9

Tính năng & Chức năng

Phương pháp điều khiển và chế độ xả có thể được lựa chọn tùy theo mục đích thử nghiệm.

Nhấn mạnh mối tương quan với nhiều điều kiện thử nghiệm được thực hiện thông thường, hai phương pháp kiểm soát (bão hòa và không bão hòa) và ba chế độ xả (làm mát chậm với chế độ duy trì độ ẩm, làm mát với chế độ giữ ẩm và chế độ xả nhanh) được cài đặt trong sản phẩm này. Bạn có thể chọn chế độ điều khiển và chế độ xả từ chúng tùy theo mục đích thử nghiệm.

Có ba loại chế độ hoạt động.

Ngoài chế độ hoạt động có giá trị cố định và chế độ hoạt động được lập trình cho phép đăng ký tổng số 1500 bước trong tối đa 150 kiểu hoạt động, nó còn được trang bị chế độ hoạt động làm sạch.

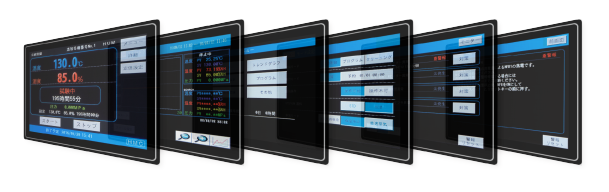

Bảng điều khiển cảm ứng màu

Một bảng điều khiển cảm ứng màu tích hợp các thao tác nút khác nhau và hiển thị các giá trị số, đồ thị và thông báo cảnh báo được cài đặt.

Mối quan tâm đặc biệt đối với buồng

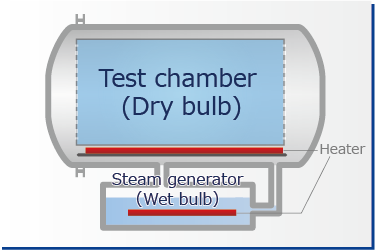

• Cấu trúc hình tròn và bình kép có thể thể hiện hiệu suất tuyệt vời.

Các buồng HAST dòng PC-R8 / R8D áp dụng cấu trúc bình kép, trong đó buồng thử nghiệm và bộ tạo hơi độc lập với nhau. Kết cấu bình kép có thể thực hiện đánh giá thử nghiệm ổn định hơn so với kết cấu bình đơn, vì nó có ít ảnh hưởng nhiệt độ lẫn nhau hơn giữa buồng thử nghiệm (bầu khô) và bộ sinh hơi (bầu ướt) trong khi tận dụng tốt nhất diện tích hiệu quả của buồng thử nghiệm. Mỗi tàu sử dụng một bình hình tròn có độ bền và phân bố nhiệt độ đáng tin cậy.



• Buồng chống bám bẩn

Do khoang được làm bằng thép không gỉ (SUS316L) đã qua xử lý đánh bóng điện phân để tạo độ nhẵn và bóng cho bề mặt khoang, nên khả năng chống ăn mòn được cải thiện, đồng thời dễ dàng ngăn ngừa, tẩy và làm sạch các vết bẩn. Do đó, có thể giảm thiểu ảnh hưởng bởi sự nhiễm bẩn trong buồng. 　　　　　　　　　　　　　

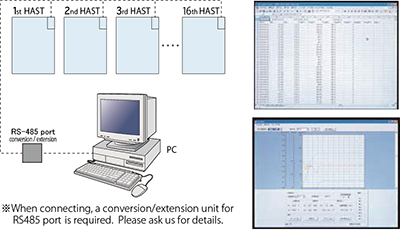

Giao diện truyền thông cho phép giám sát tập trung và kiểm soát tập trung

Windows là nhãn hiệu đã đăng ký của Microsoft Corporation.

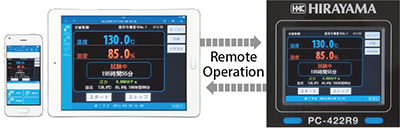

• Vận hành từ xa bằng phần mềm đặc biệt

Các buồng có thể được vận hành từ thiết bị đầu cuối bên ngoài bằng phần mềm đặc biệt. Có thể giám sát, điều chỉnh và vận hành mà không bị hạn chế bởi các điều kiện như vị trí lắp đặt và số lượng máy được lắp đặt.

• Đầu nối USB để ghi dữ liệu

Bản ghi hoạt động về nhiệt độ, độ ẩm và áp suất có thể được lưu trữ trong bộ nhớ ngoài như bộ nhớ USB. Ngay cả khi không có thiết bị tùy chọn như máy ghi âm, bạn vẫn có thể ghi lại hoạt động.

• Kiểm tra vật liệu (Tùy chọn)



Có cả an toàn và chức năng

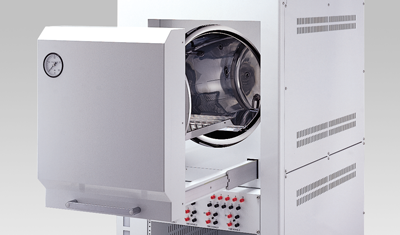

Khóa cửa bằng hệ thống kẹp điện

Hệ thống kẹp điện có hiệu suất an toàn cao được sử dụng để khóa cửa. Cửa đóng / mở dễ dàng chỉ bằng một nút bấm. Một cơ cấu khóa liên động và thiết bị xác nhận đóng / mở cửa cũng được trang bị

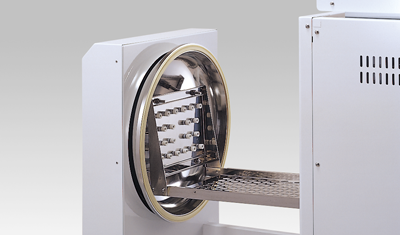

Khay trượt Bàn (khay) đặt mẫu trên đó đặt mẫu là kiểu trượt trong đó khay được kéo ra khỏi buồng bằng cách kéo cửa ra phía trước. Có thể lấy mẫu vào và lấy ra một cách an toàn và dễ dàng mà không cần đặt tay vào buồng nóng sau khi thử nghiệm.

Dễ dàng kết nối với các đầu nối của ứng dụng điện áp

Các đầu nối ứng dụng điện áp được bố trí ở mặt trong của cửa. Công việc kết nối với mẫu thử ở thử nghiệm ứng dụng điện áp có thể được thực hiện bên ngoài buồng. (Số lượng đầu cuối ứng dụng điện áp là 20 theo tiêu chuẩn.)

PC-304R8 / PC-304R8D: Tổng số đầu cuối có thể mở rộng lên đến 60. (Có thể thêm tối đa 40 thiết bị đầu cuối tùy chọn.)

PC-422R8 / PC-422R8D: Tổng số thiết bị đầu cuối có thể mở rộng lên đến 100. (Có thể thêm tối đa 80 thiết bị đầu cuối tùy chọn.)

Chế độ làm sạch tự động

Ngoài chế độ hoạt động có giá trị cố định và chế độ hoạt động được lập trình, máy được trang bị chế độ vận hành làm sạch. Bạn có thể thực hiện vệ sinh tự động trong các điều kiện hiệu quả để làm sạch bên trong buồng.

Két làm mát để thoát nước

Nước nóng sau khi thử nghiệm được làm mát trong két làm mát và xả ra ngoài một cách an toàn. Ống PVC chịu nhiệt (tương đương JISK6776) có thể được sử dụng cho đường ống thoát nước.

Chức năng tự động khởi động có thể lập trình

Chức năng tự động khởi động có thể lập trình có thể chỉ định thời gian bắt đầu theo thời gian kết thúc mong muốn được cung cấp theo tiêu chuẩn. (Cài đặt ngày và giờ)

Có sẵn mẫu
EU ＊ Mẫu EU: Sản phẩm tuân thủ Tiêu chuẩn Châu Âu (ENs)

---

Dễ sử dụng với bảng điều khiển cảm ứng màu

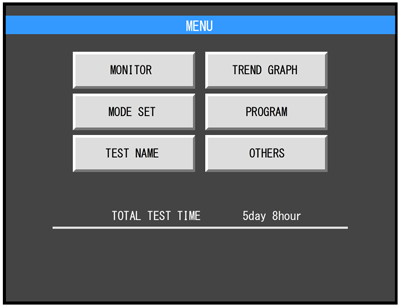

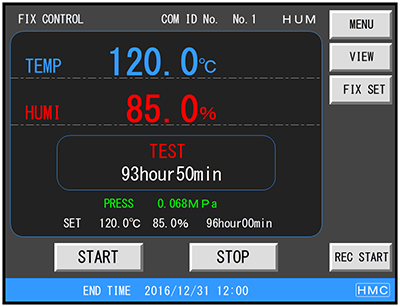

MENU màn hình	Màn hình MONITOR
Màn hình, hiển thị đồ thị, cài đặt chế độ, cài đặt chương trình, tên kiểm tra	Chuyên biệt về khả năng hiển thị, trạng thái hoạt động và các số liệu khác nhau được hiển thị ở kích thước lớn. (Chỉ báo áp suất là tùy chọn.)

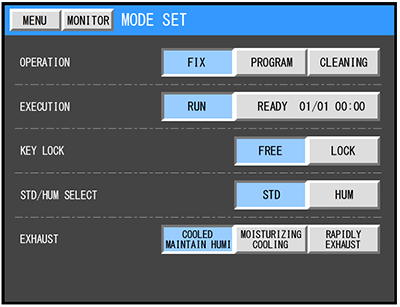

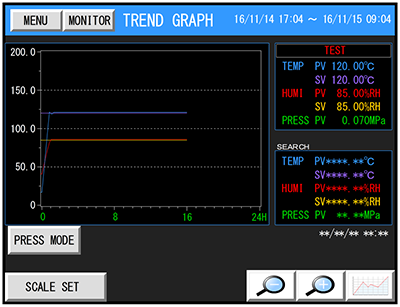

Màn hình TREND GRAPH	Màn hình CÀI ĐẶT CHẾ ĐỘ
Mẫu chương trình đã đặt hoặc trạng thái tiến trình của chương trình có thể được kiểm tra trên biểu đồ. Có chức năng điều chỉnh tỷ lệ thay đổi thang nhiệt độ và thời gian để dễ nhìn thấy mẫu chương trình.	Có thể cài đặt chế độ vận hành, chế độ thực thi, lựa chọn hoạt động, STD / HUM, Chế độ xả. Chạm vào phím sẽ chuyển màn hình thành màn hình cài đặt chi tiết của từng mục.

Rất nhiều màn hình ALARM

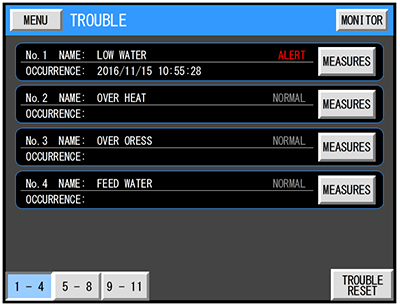

[Màn hình TROUBLE MONITOR] Nhiều cảnh báo khác nhau được hiển thị riêng lẻ. Khi một cảnh báo được kích hoạt, nó sẽ được hiển thị bằng màu đỏ cùng với ngày và giờ xuất hiện cảnh báo.

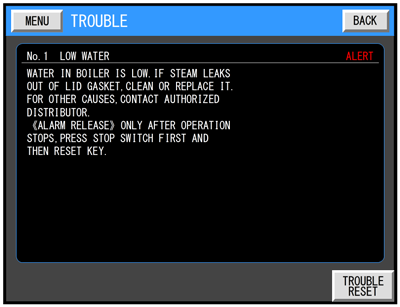

[Màn hình thông báo cảnh báo (Khắc phục sự cố)] Nguyên nhân và biện pháp cho các cảnh báo đã tạo được hiển thị trên thông báo. Bạn có thể khôi phục trạng thái bằng cách thao tác theo thông báo.

Hai phương pháp kiểm soát

[Kiểm soát HUM / Không bão hòa] Chế độ kiểm soát không bão hòa ngăn đọng sương và có thể đặt độ ẩm ở bất kỳ giá trị nào trong khoảng từ 65% RH đến 100% RH. Ngoài ra, độ dốc nhiệt độ khi tăng và giảm nhiệt độ có thể được thiết lập cho cả hoạt động giá trị cố định và hoạt động được lập trình, và cũng có thể kiểm soát độ ẩm. Chế độ này đáp ứng các điều kiện thử nghiệm được xác định trong IEC 60068-2-66 và JIS C 60068-2-66.

[STD / Kiểm soát độ bão hòa] Đây là chế độ kiểm tra độ bão hòa 100% RH và độ ẩm được duy trì ở mức 100% RH ngay từ đầu. Chế độ này còn được gọi là kiểm tra độ bão hòa ướt và hiện tượng ngưng tụ sương trên mẫu vật. Có thể thực hiện thử nghiệm tương ứng với nồi áp suất kiểu bão hòa thông thường.

Ba chế độ xả

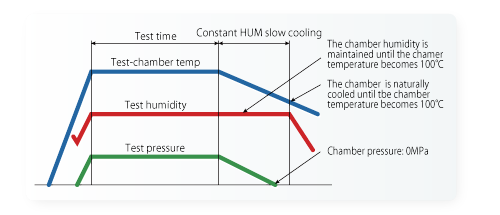

1. Làm mát chậm với chế độ duy trì độ ẩm

Sau khi hoàn thành thử nghiệm, buồng thử nghiệm được làm mát từ từ với độ ẩm được duy trì cho đến khi nhiệt độ buồng trở nên 100 ℃ và áp suất buồng giảm xuống 0MPa. Chế độ này có thể bảo vệ mẫu thử khỏi áp suất và quá trình khô do xả nhanh. Có thể thực hiện xét nghiệm có độ chính xác cao giúp giảm thiểu ảnh hưởng đến mẫu vật do lấy chúng ra trên đường đi.

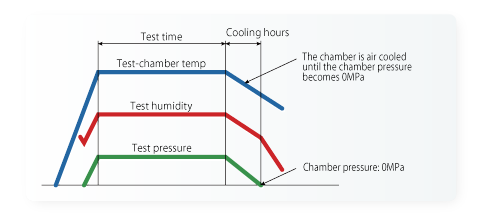

2.Làm mát bằng chế độ giữ ẩm

Sau khi hoàn thành thử nghiệm, không thực hiện xả khí cho đến khi áp suất buồng đạt 0MPa, và làm mát không khí bằng quạt giúp giảm thiểu căng thẳng áp suất và làm khô. Có thể làm mát trong thời gian ngắn so với làm lạnh chậm với chế độ duy trì độ ẩm.

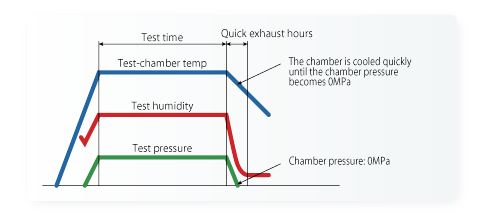

3. Chế độ xả nhanh

Ngay sau khi hoàn thành thử nghiệm, van xả được mở để thực hiện xả và thoát nước nóng trong thời gian ngắn. Thời gian từ khi kết thúc thử nghiệm đến khi lấy mẫu ra là ngắn nhất trong tất cả các chế độ. Chế độ này thích hợp cho các mẫu thử không bị ảnh hưởng bởi ứng suất áp suất. Dữ liệu tương thích với dữ liệu của nồi áp suất loại bão hòa.

---

Các tùy chọn để nâng cấp hệ thống

Tản nhiệt	Điện cao thế	Thiết bị đầu cuối / Dây điện cho Di chuyển Điện hóa (Ion)	Lò sưởi titan (DRY)	Yêu cầu đặc biệt
50 watt	1000 vôn và hơn thế nữa	128 P	sống thọ	HỎI



Phần mềm truyền thông HAST-NET	Máy ghi âm		Cửa sổ xem	Kiểm tra đứng
Lên đến 16 phòng HAST có thể được điều khiển và giám sát từ một PC duy nhất.	Máy ghi nhiệt độ, độ ẩm, áp suất	Máy ghi không giấy cho nhiệt độ và độ ẩm	Đường kính cửa sổ: φ50 mm với ánh sáng buồng bên trong	Chúng tôi đảm nhận các sản phẩm làm theo yêu cầu.

Tùy chọn
