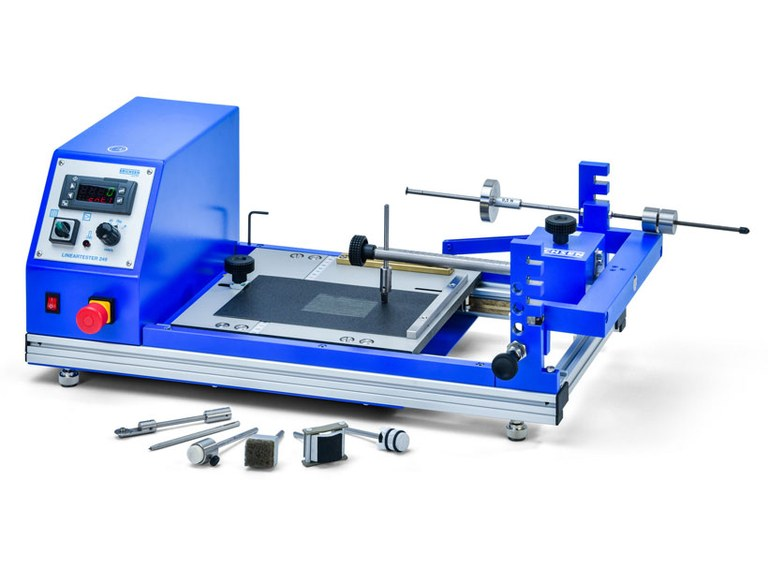

Thiết bị máy kiểm tra độ chà xướt tôn màu model Scratch Hardness Tester LINEARTESTER Model 249 hãng Erichsen
Nguyên tắc của bài kiểm tra
Bảng thử nghiệm được cố định vào một slide di động bằng ray kẹp. Phía trên slide này và được giữ trên hai trụ kim loại là một dầm chuyển động qua lại được xếp theo cách chuyển động tự do và mang theo đầy đủ dụng cụ thử nghiệm cũng như trọng lượng.
Lực cào yêu cầu trong khoảng (0,5 đến 20) N là được thiết lập bằng cách di chuyển trọng lượng dọc theo dầm chuyển động qua lại, sử dụng thang đo cài đặt (trọng lượng tải bổ sung là (1 đến 40) N là tùy chọn có sẵn). Máy kiểm tra là
được trang bị thiết bị tay tải có thể điều chỉnh độ cao 4 vị trí với chiều cao tiêu chuẩn khoảng 10 mm (+ 20 / + 40 / + 60 mm). Đến sử dụng điều chỉnh theo chiều dọc, một tập hợp các tấm dẫn hướng mức độ cao bộ điều hợp cũng được yêu cầu (Đơn đặt hàng số 02101.01.32).
Để bắt đầu kiểm tra đầu / ghi chép, công cụ kiểm tra được hạ xuống mẫu vật khi di chuyển về phía trước bắt đầu cào xử lý ngay lập tức. Tấm dẫn hướng được sử dụng tùy chọn nâng công cụ lên, khi trang chiếu với tấm mẫu di chuyển trở lại.
Bảng thử nghiệm có thể được di chuyển sang một bên để một loạt các các vết xước có thể được thực hiện song song với lực khác nhau cài đặt. Do một thước được tích hợp trong tấm trượt, một có thể đạt được khoảng cách đồng đều giữa các vết xước rất dễ dàng.
Khi thử nghiệm lớp phủ cách điện trên bề mặt dẫn điện, sự ghi nhận điện của vết xước thông qua cung cấp một bảo mật bổ sung để thiết lập lực cào.
Đối với các bài kiểm tra mài mòn, kiểm tra crockmeter, MEK hoặc kiểm tra xóa chuyển động thử nghiệm được thực hiện với công cụ được hạ xuống mẫu, trong các chu kỳ đặt trước đến và đi. Đối với điều này, tấm hướng dẫn phải được lấy ra khỏi tấm trượt. Có ba cố định cũng như một tốc độ kiểm tra có thể lập trình tự do có sẵn.
Ngoài chiều dài hành trình cố định là 60 mm, LINEARTESTER có thể được trang bị tùy chọn với biến độ dài hành trình (năm độ dài hành trình bổ sung là 35 mm, 50 mm, 65 mm, 80 mm và 95 mm).
Phiên bản
LINEARTESTER 249 là thiết bị đặt trên bàn. Các ổ điện động đảm bảo chuyển động tịnh tiến đồng đều của trượt. Dụng cụ thử nghiệm được hạ xuống và nâng lên tự động khi kiểm tra đầu / ghi chép được thực hiện. Vô số khác nhau các công cụ kiểm tra có sẵn (xem bảng ở trang tiếp theo). Công cụ được đánh dấu bằng (*) được làm bằng thép cacbua vonfram, được phủ thêm một lớp cực kỳ cứng. Vì điều này bề ngoài "vàng" của lớp, mọi bộ phận bị mòn đều trông rất dễ nhận biết vì Vật liệu cacbua vonfram dưới lớp "vàng" có màu sắc khác biệt rõ rệt. Với bộ điều hợp đa năng có sẵn tùy chọn (xem trang cuối) thậm chí cũng có thể sử dụng một số chèn công cụ do người dùng chỉ định.
Order Informations |
|
Ord.-No. |
Product Desciption |
0263.01.31 |
Scratch Hardness Tester |
The scope of supply includes: |
Accessories |
|
Ord.-No. |
Product Description |
0839.01.32 |
Load weight (1 - 40) N |
2101.01.32 |
Guide plate height level adapters (set) |
2043.01.32 |
Variable stroke lenghts |
Test Tip with long shaft |
|
915030241 |
Test tip acc. to Clemen (R 1.0 mm) |
0693.01.32 |
Test tip acc. to van Laar (Ø 0.5 mm) |
0842.01.32 |
Test tip acc. to IHD (Ø 0.6 mm) |
0208.02.32 |
Test tip acc. to ISO (Ø 1.0 mm) |
915030441 |
Test tip acc. to VW (3 mm/60°) |
0741.01.32 |
Test tip acc. to (0.5 mm/90°) |
0740.01.32 |
Test tip acc. to (1.0 mm/90°) |
Equipment for MEK test |
|
0840.01.32 |
MEK-Attachment |
0841.01.32 |
Test plugs made of high dense special felt |
Equipment for Crockmeter test |
|
0849.01.32 |
Crockmeter Attachment |
0364.08.53 |
Crockmeter test head according to BMW |
0364.08.53 |
Crocking cloth |
Universal adapter set and accessories |
|
0690.01.32 |
Universal Adapter Set |
Spherical inserts for the clamping |
|
0539.01.32 |
Test tip acc. to van Laar (Ø 0.5 mm) |
0539.02.32 |
Test tip acc. to Bosch (Ø 0.75 mm) |
0539.03.32 |
Test tip acc. to ISO (Ø 1.0 mm) |
0539.07.32 |
Test tip acc. to ISO (Ø 1.0 mm) – |
0539.04.32 |
Test tip acc. to BMW (Ø 3.0 mm) |
Asymmetric inserts (short shaft with |
|
0218.02.32 |
Test tip acc. to Clemen (R 1.0 mm) |
0564.01.32 |
Test Tip for cross hatch cutting (30°) – |
Inserts (Ø 16 mm/R 0.5 mm) for the disc |
|
0430.01.32 |
Test discs made of Duroplast |
0430.02.32 |
Test discs made of copper |
0430.03.32 |
Test discs made of stainless steel |
0539.05.32 |
Test discs made of stainless steel, |
Adapter for abrasion tests |
|
0844.01.32 |
Squarish adapter (egde length 25 mm) |
0845.01.32 |
Cylindrical adapter (dia. 25 mm) |
