Thiết bị kiểm tra kết cấu, chất lượng bề mặt lớp phủ sơn, vật liệu các loại PSD surface Texture model Optimap Phase Stepped Deflectometry

Thiết bị kiểm tra kết cấu, chất lượng bề mặt lớp phủ sơn, vật liệu - Optimap PSD Surface Texture and Defect Analysis

Tổng quan:

Thiết bị thường được sử cho các ứng dụng: sơn và lớp phủ, sản xuất du thuyền, phi cơ,  đánh bóng kim loại, đánh bóng đá,  lớp phủ nghành ô tô, hoàn thiện điện thoại máy tính laptop, lớp phủ bề mặt gỗ, hoàn thiện trong ô tô

Optimap ™ mới đánh dấu một cuộc cách mạng trong việc kiểm soát chất lượng bề mặt. Lần đầu tiên, đánh giá trực quan chủ quan có thể được thay thế bằng phép đo đại diện, đáng tin cậy.

Để có được tác động tối đa đến người tiêu dùng, các sản phẩm chất lượng cao yêu cầu chất lượng hoàn thiện cao, đồng nhất, không có tì vết và không có khuyết tật. Độ hoàn thiện bề mặt hiện được đánh giá chủ quan bằng cách kiểm tra trực quan hoặc đo bằng các dụng cụ không chụp được hình ảnh đầy đủ về chất lượng bề mặt.

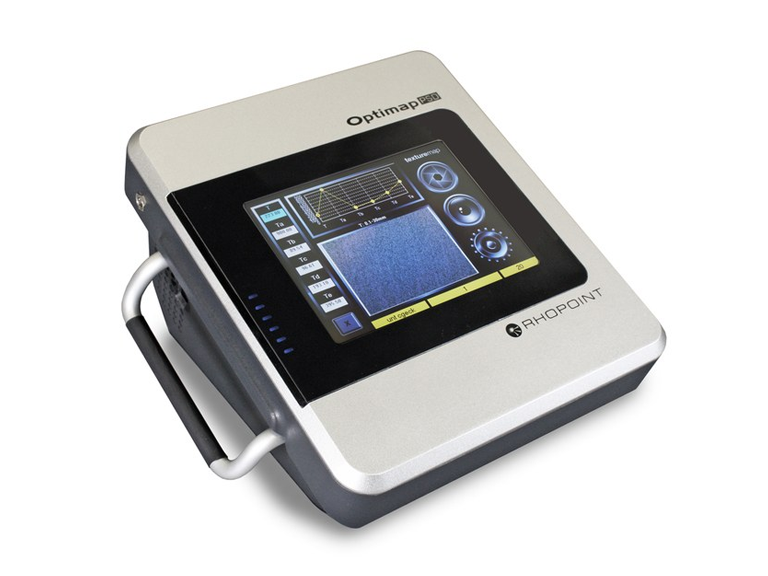

Optimap ™ là công cụ cầm tay đầu tiên để lập bản đồ và đo kết cấu bề mặt

Sử dụng kỹ thuật đo tiên tiến được gọi là Đo lệch hướng theo pha (PSD), Optimap ™ có khả năng thực hiện các phép đo trường đầy đủ, khách quan, nhanh chóng trên các khu vực rộng lớn mà không cần chuyển động trên bề mặt .

Kết cấu bề mặt được sử dụng để định lượng các lỗi có thể nhìn thấy được như các vấn đề về vỏ cam, nhăn nheo và DOI. Nó cũng có thể được sử dụng để xác định các lỗi cục bộ như tạp chất, lỗ kim, vết chạy, vết lõm, vết phồng rộp, v.v.

Chỉ trong một thao tác nhanh, Optimap ™ lập bản đồ địa hình của bề mặt thử nghiệm hiển thị các lỗi và kết cấu với độ chi tiết đáng kinh ngạc. Thông tin bản đồ được xử lý thành các phép đo bề mặt khách quan có thể được sử dụng để kiểm soát chất lượng sản phẩm một cách hiệu quả.

Đặc trưng:

Chắc chắn và chính xác, Optimap ™ thích hợp cho việc kiểm tra trong phòng thí nghiệm, nhà máy hoặc tại chỗ.

Cổng đo lường cảm ứng mềm có nghĩa là thiết bị có thể được sử dụng an toàn trên các bề mặt chất lượng cao nhất.

Không cần chuyển động trong quá trình đo

Thao tác trên màn hình cảm ứng có nghĩa là đào tạo người vận hành là tối thiểu

Kết cấu bề mặt và các khuyết tật có thể được đánh giá trên rất nhiều loại bề mặt: bề mặt mờ đến gương đánh bóng, các bộ phận nhỏ và cong

Một khu vực rộng lớn được lập bản đồ chỉ trong một thao tác (95 x 70mm), đại diện hơn gấp 100 lần so với các thiết bị quét kết cấu khác

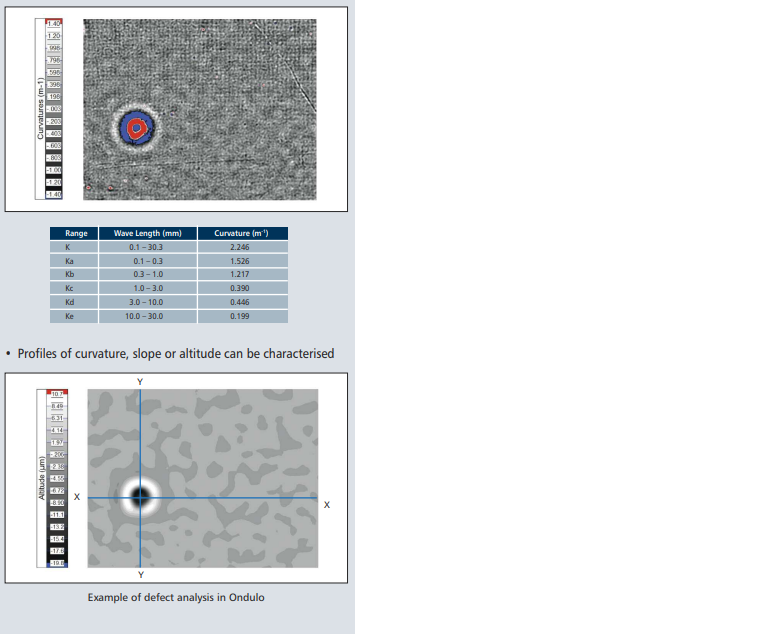

Bản đồ kết cấu trên màn hình hiển thị vỏ cam, tàn nhang và các khuyết tật bề mặt với độ chi tiết đáng kinh ngạc

Các phép đo khách quan có thể được hiển thị theo đơn vị SI có thể truy nguyên hoặc các quy mô công nghiệp được chọn

Dữ liệu và kết quả hoàn toàn tương thích với các kỹ thuật phân tích khác và phần mềm của bên thứ ba

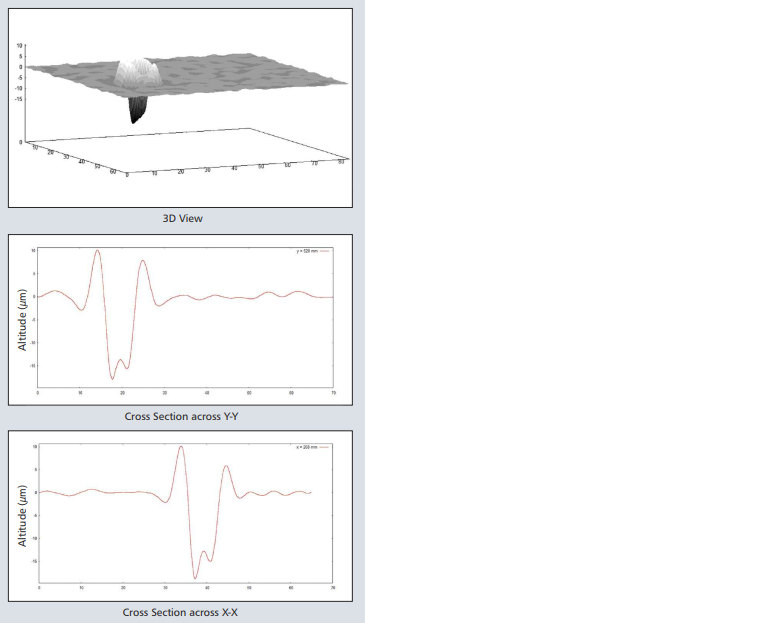

Phần mềm tùy chọn cho phép phân tích kết cấu / lỗi phức tạp và tạo báo cáo
