Specimen Mounting

Mô tả:

Độ dày vật liệu tiêu chuẩn có thể được đánh giá bằng Máy mài bệ quay Taber là 6,5 mm. Đối với vật liệu lớn hơn 6,5 mm nhưng nhỏ hơn 12,5 mm, có thể sử dụng đai ốc mở rộng S-21. Các mẫu thử có độ dày lớn hơn 12,5 mm có thể được kiểm tra bằng cách sử dụng bộ mở rộng chiều cao cánh tay.

Chiều rộng của đường mòn "Thử nghiệm Taber" là 12,7 mm và nằm cách tâm mẫu 31,75 mm. Đối với hầu hết các vật liệu cứng, nên lấy mẫu có kích thước khoảng 100 mm vuông. Nếu mẫu thử nhỏ hơn kích thước được đề xuất, có thể đặt hai hoặc nhiều mẫu thử trên một thẻ lắp để đáp ứng yêu cầu về kích thước hoặc sử dụng Giá đỡ mẫu gắn trượt. Nếu các mép không phẳng với nhau hoặc nếu các mẫu có độ dày khác nhau, các mép có thể mòn với tốc độ khác với phần còn lại của mẫu. Các mẫu mềm thường có hình tròn và yêu cầu sử dụng vòng kẹp. Nếu sử dụng thẻ gắn, mẫu thử phải có đường kính khoảng 108 mm. Nếu không sử dụng thẻ gắn, cần có mẫu 135 mm sao cho vòng kẹp sẽ kẹp chặt vật liệu chồng lên nhau.

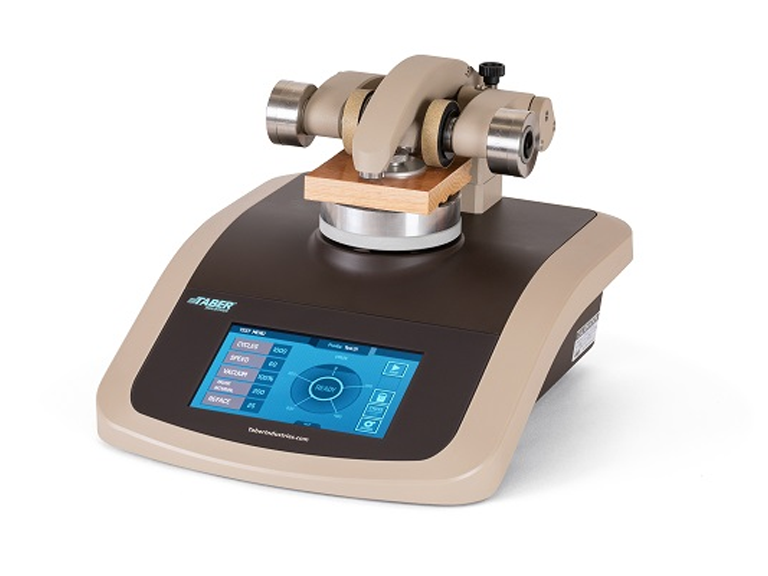

Để mở rộng tính linh hoạt của Máy mài mòn quay Taber® (Máy mài mòn), các tùy chọn lắp và bảng mẫu có thể hoán đổi cho nhau có sẵn để đánh giá các vật liệu không dễ dàng thử nghiệm với cấu hình tiêu chuẩn.

---

Phân loại:

◊ Mounting Cards / Sheets

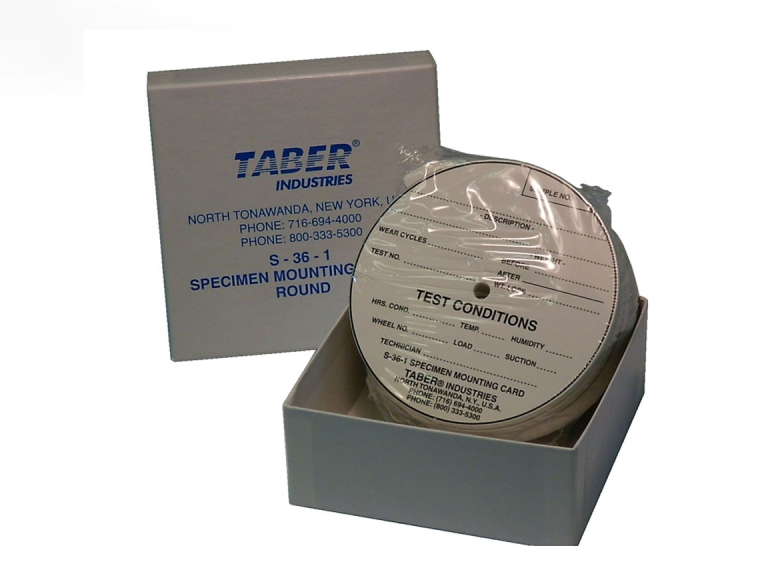

Khi thử nghiệm hàng dệt và các mẫu thử mềm dẻo khác, Thẻ gắn có thể hữu ích để ngăn ngừa nhăn trong khi thử nghiệm. Được làm từ kho thẻ cứng, thẻ gắn được phủ một mặt bằng chất kết dính nhạy áp lực để dán vào mẫu. Mẫu biên bản kiểm tra được in ở mặt sau để ghi lại bài kiểm tra vĩnh viễn. Thẻ gắn Taber có sẵn dưới dạng hình vuông (S-36) hoặc hình tròn (S-36-1).

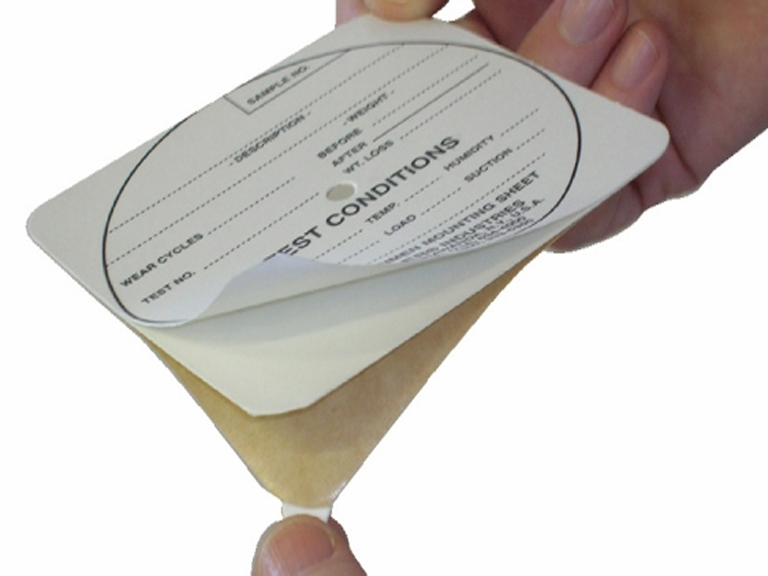

Tấm lắp đặt được phủ trên cả hai mặt bằng chất kết dính nhạy cảm với áp lực. Được sử dụng để tạo sự gắn kết chống trượt của mẫu với bề mặt của bàn xoay, tấm gắn đặc biệt hữu ích cho các vật liệu khó khoan lỗ ở giữa (chẳng hạn như thủy tinh hoặc gốm sứ). Các tấm lắp đặt có sẵn dưới dạng hình vuông (S-37) hoặc hình tròn (S-37-1) và có hồ sơ thử nghiệm được in trên cả hai mặt cho phép chúng được sử dụng làm thẻ lắp.



◊ Specimen Holders

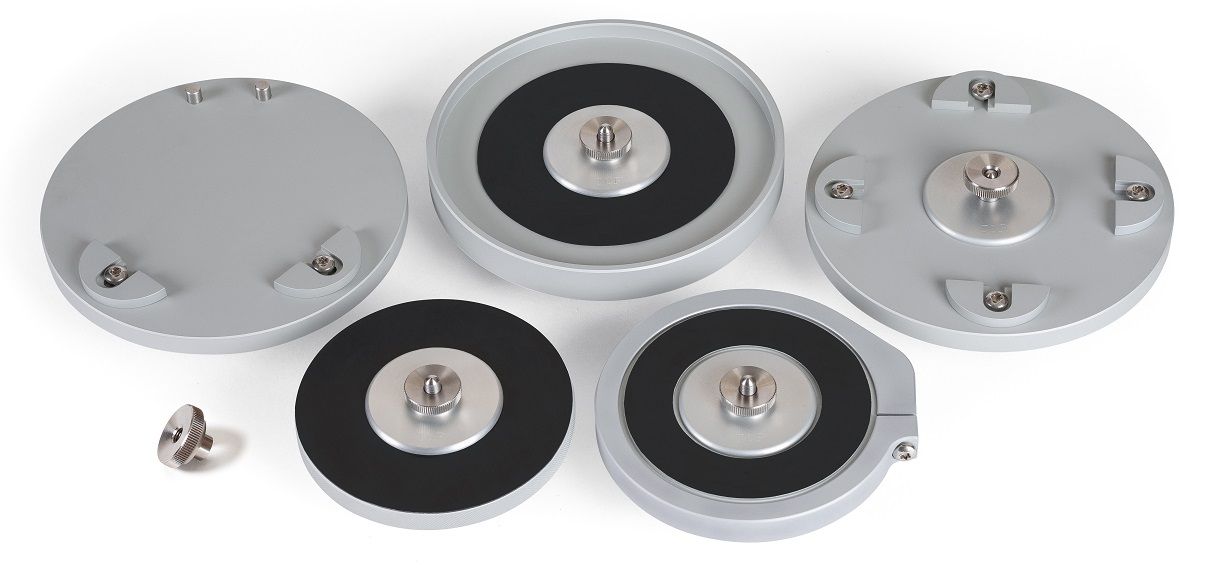

Giá đỡ mẫu được trang bị Máy mài quay Taber (Mẫu SH-125) được thiết kế để chứa hầu hết các vật liệu có độ dày dưới 6,5 mm. Phải đục hoặc khoan lỗ tâm 6,5 mm trên mẫu thử để có thể gắn chặt vào trụ tâm có ren bằng tấm kẹp và đai ốc. Đối với vật liệu dẻo, cũng sử dụng vòng giữ mẫu được cung cấp "A" (SH-101) . Một miếng đệm cao su có thể thay thế (S-19) được cung cấp để đảm bảo bề mặt không trượt.

Tất cả các giá đỡ mẫu của Taber Abraser đều được chế tạo với thiết kế sáng tạo cho phép lắp và tháo nhanh chóng khỏi trục động cơ. Điều này cho phép tháo giá đỡ khỏi thiết bị để có thể kiểm tra mẫu vật chặt chẽ hơn.

LƯU Ý: Giá đỡ mẫu được chỉ định với Mẫu "SH" được thiết kế để sử dụng với các mẫu Taber Abraser 1700 hoặc 1750. Giá giữ mẫu được chỉ định với Mẫu "E" được dành cho tất cả các mẫu Taber Abrasers khác. Giá đỡ mẫu kiểu "E" được thiết kế với pít tông bi và bộ ly hợp lò xo chốt ổ đĩa để khóa giá đỡ vào trục động cơ.

Cao (SH-12) - Tương tự như giá đỡ mẫu tiêu chuẩn SH125, nhưng cao hơn 6,5 mm.

Loại dệt, căng (Mẫu SH-15) hoặc (Mẫu E140-15) - Tương tự như giá đỡ mẫu tiêu chuẩn nhưng có rãnh mòn nâng lên. Điều này giúp cho vật liệu dệt hoặc vật liệu mềm dẻo khác có thêm sức căng khi vòng kẹp được kéo xuống trên mép của giá đỡ và tấm kẹp được siết chặt trong hốc giữa. Yêu cầu mẫu có đường kính 135 mm với lỗ tâm 6,5 mm. Giá đỡ này không được khuyến nghị sử dụng với các mẫu thử cứng hoặc với thẻ gắn.

Loại chân cắm ổ đĩa (Mẫu SH-19) hoặc (Mẫu E140-19) - Dành cho các mẫu thử vuông, cứng không có lỗ gắn tâm. Một góc của mẫu thử được định vị giữa hai chốt trong khi hai kẹp điều chỉnh được sử dụng để cố định mẫu tại vị trí. Điều này giúp mẫu không bị trượt trong khi tiến hành thử nghiệm.

Giá trượt (Mẫu SH-26) hoặc (Mẫu E-140-26) - Giá đỡ này được thiết kế để kiểm tra các vật liệu nhỏ, cứng. Với hai giá treo trượt có thể điều chỉnh, bốn mẫu vuông 50 mm có thể được gắn vào bàn này. Để phù hợp với trụ giữa có ren, một góc của mỗi mẫu phải được cắt bớt.

Gọng (Mẫu SH-75) hoặc (Mẫu E140-75) - Bao gồm một vành nâng 7,5 mm để giữ chất lỏng trong quá trình thử nghiệm. Một miếng đệm cao su được gắn vào bàn để ngăn mẫu vật không bị trượt trong quá trình thử nghiệm. Giá đỡ này được sử dụng cho các vật liệu thử nghiệm ướt để xác định ảnh hưởng của độ ẩm bề mặt được hấp thụ và / hoặc độ bền chống mài mòn. Để tránh bắn vào thiết bị, chỉ sử dụng một lượng chất lỏng vừa đủ để phủ lên mẫu. Các mẫu vật có thể có đường kính lên đến 140 mm.



Các giá đỡ mẫu sau không có sẵn cho Máy mài mòn Taber Model 1700 hoặc 1750

Giá đỡ mẫu có kẹp vòng (Mẫu E140-14) - Được sử dụng với các mẫu cứng có độ cong vênh nhẹ và độ dày dưới 6,35 mm. Tám (8) vít được đặt cách đều nhau trên tấm kẹp và khi được siết chặt, sẽ điều chỉnh các điều kiện hơi cong vênh. Giá đỡ này có thể được trang bị (E140-14-S) hoặc không có (E-140-14-NS) vít kẹp tâm. Các mẫu thử phải có đường kính khoảng 102 mm với lỗ ở giữa là 6,5 mm.

Loại dệt, căng để kiểm tra ướt hoặc khô (Mẫu E140-18) - Được thiết kế để tạo độ giãn ban đầu cho vải dệt thoi để chúng có thể được kiểm tra khi còn ẩm với xu hướng nhăn tối thiểu. Đường mòn nâng lên cung cấp thêm lực căng trên mẫu, trong khi vành 9,53 mm giúp giữ lại bất kỳ chất lỏng nào.

Vòng ren (Mẫu E140-21) - Một tấm kẹp và vòng kẹp có mặt bích được kết hợp để kiểm tra các mẫu thử cứng, cong vênh nhẹ. Vòng này được luồn vào thân của giá đỡ để kẹp chặt các mép ngoài của mẫu thử có đường kính lên đến 137 mm.

Đế trong suốt (Mẫu E100-10) - Được sản xuất với đế trong suốt và được khuyến nghị sử dụng với vòng kẹp E100-102. Khi đánh giá mẫu vật dệt, có thể lấy bảng ra khỏi Bộ mài mòn để xem mẫu đã mài mòn trước nguồn sáng mạnh để xác định tình trạng mòn của chỉ. Điều này giúp loại bỏ sự cần thiết phải lấy mẫu ra khỏi giá đỡ cho phép tiếp tục thử nghiệm nếu muốn.

Nhiều ngăn chứa mẫu (Mẫu E3945) - Được chia thành nhiều phần, bộ giữ mẫu này cho phép kiểm tra đồng thời tám mẫu để so sánh nhanh chóng. Dành cho hàng dệt kim nylon và các loại vải nhẹ, tải trọng thử nghiệm thông thường được sử dụng với bảng này là 125 hoặc 250 gram. Một tiêu bản được cung cấp như một hướng dẫn để cắt các mẫu vật theo kích thước thích hợp.



◊ Specimen Table Accessories

Tấm kẹp (S-23) - Khi sử dụng Phần đính kèm Scuffing để thử nghiệm thảm và các vật liệu trải sàn khác, có sẵn một tấm kẹp nhỏ hơn với đường kính 31,75 mm (1 1/4 "). Đường kính nhỏ hơn giúp ngăn chặn việc nghiền mẫu các sợi gần đường mòn.

Kẹp cho Đĩa CD / Blu Ray - Cho phép gắn đĩa CD, DVD và Blu Ray vào Taber Abraser. Đĩa kẹp có vai nâng 0,75 mm có đường kính khoảng 15 mm để đảm bảo đĩa được giữ chặt vào tâm của giá đỡ mẫu.

Vòng kẹp mẫu - Hai vòng kẹp mẫu có sẵn cho Máy mài bệ quay Taber. Vòng kẹp tiêu chuẩn được cung cấp cùng với thiết bị là Model SH-101 (đối với máy mài mòn kiểu cũ hơn tham khảo E100-101). Cái này có ID 108 mm và được thiết kế cho vật liệu dẻo dày đến 0,8 mm. Với ID 110 mm, Model SH-102 (dành cho mài mòn kiểu cũ hơn tham chiếu E100-102) sẽ chứa các vật liệu dẻo dày đến 1,6 mm. SH-102 (E100-102) cũng được gọi là vòng kẹp "B".

Đai ốc mở rộng (S-21) - Để giữ chặt các mẫu thử dày từ 6,5 mm đến 12,5 mm, nên sử dụng đai ốc mở rộng S-21. Một lỗ tâm 9,5 mm phải được khoan vào mẫu để phù hợp với vai dài hơn.



◊ Arm Height Extension Kit

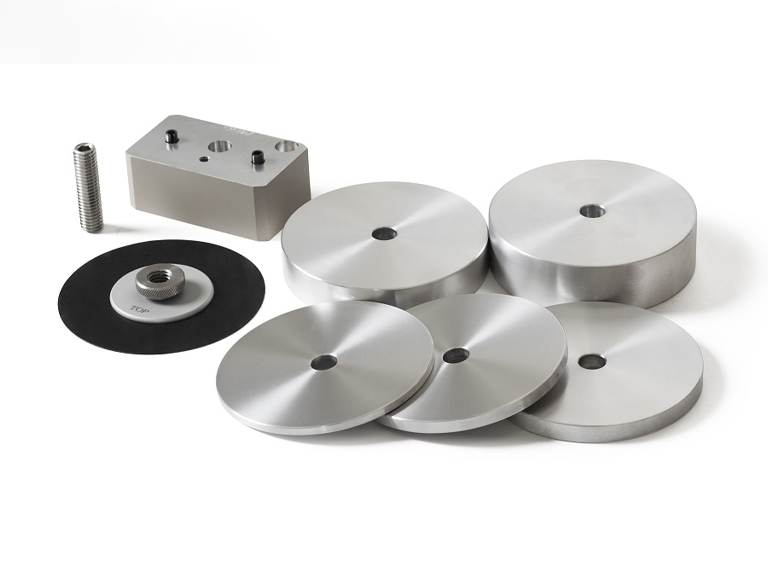

Bộ Mở rộng Chiều cao Cánh tay được thiết kế để chứa các mẫu vật có độ dày vượt quá 12,5 mm (lên đến 40 mm). Bộ dụng cụ này nâng cao vị trí của các tay mài và cho phép căn chỉnh và định vị chính xác các bánh mài. Một trụ mở rộng được luồn vào bàn xoay và bằng cách sử dụng sự kết hợp thích hợp của các miếng chêm bàn xoay, có thể duy trì vị trí cánh tay thích hợp liên quan đến mẫu vật. Dành cho vật liệu cứng, mỗi mẫu phải khoan một lỗ tâm 13mm.

Bộ mở rộng chiều cao cánh tay (Model 1700-40) dành cho Taber Abraser Model 1700 hoặc 1750 và người vận hành có thể lắp đặt. Đối với Mài mòn Taber kiểu cũ hơn, bộ dụng cụ mở rộng chiều cao cánh tay có sẵn cho bàn xoay đơn hoặc bàn xoay kép và bao gồm bộ mở rộng chiều cao cánh tay, bộ chuyển đổi bàn xoay và một bộ 6 miếng chêm.



* Đối với các loại Mài mòn kiểu cũ, cần phải trả lại thiết bị của bạn cho Taber Industries hoặc nhà phân phối được ủy quyền để lắp đặt và hiệu chuẩn.
