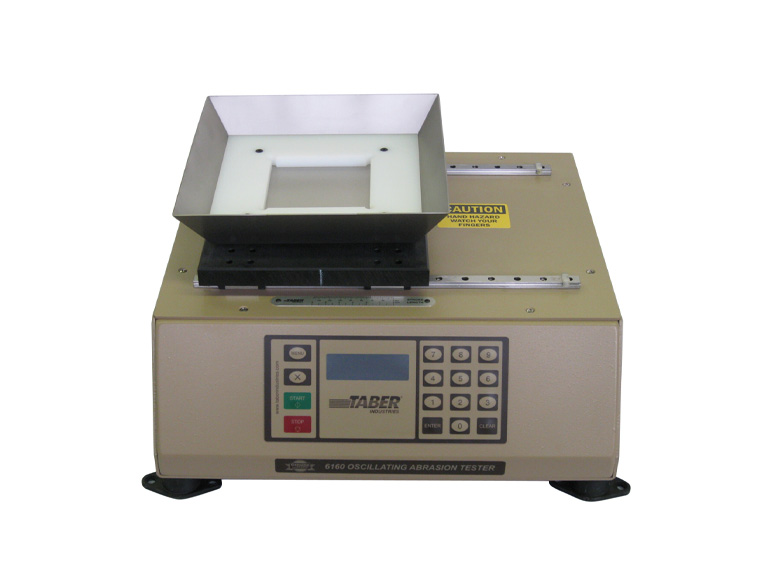

Máy kiểm tra độ mài mòn dao động cát Taber 6160

Tên tiếng anh: Oscillating Sand Abrasion Tester	Hãng: Taber Instruments
Model: 6160	Xuất xứ: USA

Tổng quan:

• Máy thử độ mài mòn dao động TABER Model 6160 được biết đến nhiều nhất với tên gọi "máy thử dao động cát". Được mô tả trong ASTM F735 (Phương pháp thử nghiệm tiêu chuẩn về khả năng chống mài mòn của nhựa trong suốt và lớp phủ sử dụng phương pháp cát dao động), máy thử cát dao động được sử dụng để đo khả năng chống mài mòn tương đối của vật liệu đối với mài mòn và/hoặc mài mòn bề mặt. Ứng dụng chính của Máy kiểm tra độ mài mòn cát dao động là dành cho các vật liệu và lớp phủ trong suốt được sử dụng trong cửa sổ và thấu kính, nhưng nó cũng có thể được sử dụng để đánh giá các loại sơn và lớp phủ hữu cơ, nhựa, kim loại và các vật liệu khác.

---

Đặc trưng:

• Các mẫu cứng có hình vuông 100mm và độ dày nhỏ hơn 12,5mm được gắn vào một giá đỡ nằm ở đáy khay cát sao cho bề mặt phẳng trong khoảng 1mm. Khay được đổ đầy đến độ sâu đồng đều (ví dụ 12,5mm) bằng vật liệu mài mòn được tiêu chuẩn hóa như thạch anh silica hoặc alumina. Hệ thống truyền động scotch-yoke chuyển động qua lại của khay theo chuyển động tới lui (qua lại) làm cho toàn bộ khối lượng vật liệu mài mòn dịch chuyển đáng kể trong khay. Chuyển động dao động của vật liệu mài mòn dẫn đến các vết xước ngẫu nhiên mô phỏng sự mài mòn thông thường hàng ngày.
• Các thông số kiểm tra có thể được thay đổi bằng Máy kiểm tra độ mài mòn cát dao động của Taber và cho phép người vận hành chọn chiều dài hành trình vận hành (6,5 đến 150 mm) và tốc độ (thay đổi từ 100 - 200 chu kỳ mỗi phút). ASTM F735 quy định khay cát di chuyển quãng đường 100mm với tốc độ 300 nhịp mỗi phút (150 chu kỳ mỗi phút).
• Sử dụng giá đỡ mẫu tùy chỉnh (không được cung cấp), các vật liệu có hình dạng khác nhau cũng có thể được thử nghiệm. Để tạo ra dữ liệu hữu ích, điều quan trọng là phải nhận ra rằng lượng và lực của vật liệu mài mòn tiếp xúc với bề mặt mẫu sẽ thay đổi dựa trên độ cong của bộ phận. Các mẫu có đường viền nghiêm trọng có thể cản trở sự chuyển động của vật liệu mài mòn trong quá trình thử nghiệm.

---

Chất mài mòn:

• Cát silic thạch anh, loại 6/9
• Bên cạnh vật liệu mài mòn silica, các chất mài mòn tiềm năng khác bao gồm alumina (zirconia), cacbua silic, oxit nhôm và hạt thủy tinh. Để có kết quả thử nghiệm lặp lại, kích thước và hình dạng của chất mài mòn là hết sức quan trọng.
• Trong quá trình thử nghiệm, chất mài mòn có thể bị 'mòn' khi các cạnh sắc tiếp xúc với mẫu thử và các hạt mài mòn khác. Để đảm bảo khả năng tái lập, nên sử dụng phương tiện mài mòn mới cho mỗi thử nghiệm. Chất mài mòn cũng được khuyến cáo nên thay thế sau 300 chu kỳ đối với các thử nghiệm có chu kỳ dài hơn.

---

Tiêu chuẩn:

• AR-C STP 5.2.5
• ASTM F735
• MIL-DTL-43511D
