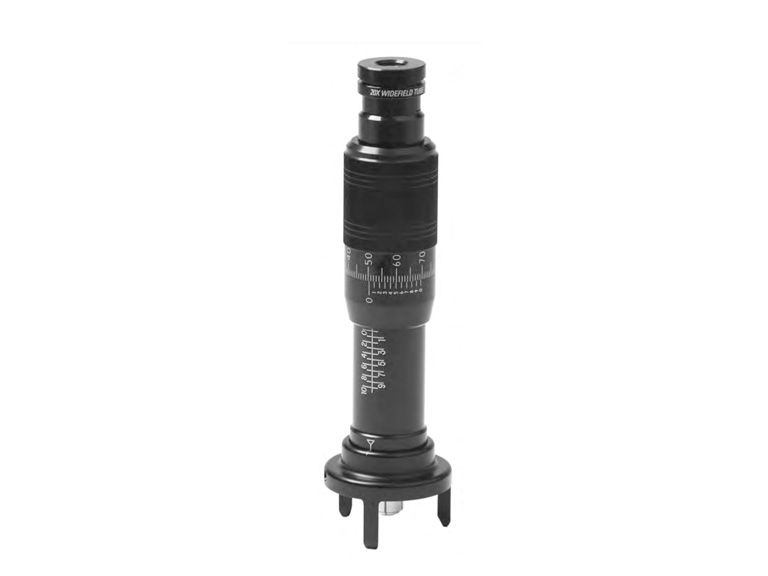

Kính hiển vi đo chiều sâu Taber 966A

Tổng quan:

• Kính hiển vi Taber 966A có khả năng thực hiện các phép đo không tiếp xúc trên bất kỳ bề mặt nào, cong hoặc phẳng. Dụng cụ này rất hữu ích để đo độ sâu của vết trầy xước, vết nứt, vết nứt, lỗ rỗng và độ dày của vật liệu trong suốt (ví dụ: thủy tinh, acrylic). Nó cũng có thể đo các vết trầy xước, vết nứt, ăn mòn, hố, vết lõm, vết lõm nhỏ và các khuyết điểm khác. Sử dụng thị kính kẻ ô tùy chọn trên Model 966A, có thể thực hiện các phép đo chiều rộng lên tới 0,040". Optical Micrometer 966A lý tưởng cho các ứng dụng hiện trường như kính chắn gió, cạnh đầu, khung máy bay, vỏ thân máy bay, cánh quạt, cánh quạt, cánh tuabin, bề mặt được phủ , và nhiều hơn nữa.

Đặc trưng:

• Kính hiển vi Taber được thiết kế với vỏ chắc chắn và thang đo vernier dễ đọc. Model 966A cung cấp công suất gấp 200 lần, cho phép đo độ sâu lên tới 0,260". Được cung cấp đế ba chân tiêu chuẩn có thể sử dụng trên các bề mặt phẳng hoặc cong đơn giản.
• Để thực hiện phép đo bề mặt, người vận hành đặt Kính hiển vi Taber lên khu vực cần kiểm tra. Sau khi lấy nét thích hợp, người vận hành sẽ đọc kết quả ở bề mặt cao nhất trong khu vực cụ thể. Số đọc thứ hai được thực hiện ở bề mặt thấp nhất và phép đo được tính bằng cách tính toán chênh lệch giữa hai số đọc.

Phụ kiện tùy chọn:

• Sáu đế gắn có thể hoán đổi cho nhau có sẵn để chứa các bề mặt lồi, lõm hoặc hỗn hợp. Một bộ chuyển đổi ánh sáng micromet cũng có thể được sử dụng để chiếu sáng mẫu, giúp việc đo dễ đọc hơn.
• Đế ba chân - Cung cấp tiện ích tổng thể lớn nhất cho các bề mặt phẳng, đơn giản và cong phức hợp
• Đế Quadpod - Được sử dụng cho các bề mặt cong lõm/lồi
• Đế chân máy Offset - Cho phép đo các bề mặt phẳng hoặc cong liền kề với các vật cản nhô ra cấm sử dụng đế chân máy
• Đế Bipod dạng nêm - Được sử dụng khi giao điểm của các bề mặt phẳng tạo thành các góc ít nhất 80°
• Bộ micromet quang học 966A1
• Đế khối chữ V mờ - Được sử dụng cho các bề mặt tròn, chẳng hạn như ống và các góc bên ngoài; cung cấp hỗ trợ phẳng cho các khu vực có hốc ở hai bên
• Đế ba chân lớn - Được sử dụng cho các ứng dụng yêu cầu diện tích hỗ trợ lớn hơn so với đế ba chân; chủ yếu được sử dụng để kiểm tra các bộ phận nhỏ
• Tất cả sáu loại có thể hoán đổi cho nhau đều được bao gồm trong Bộ micromet quang học Model 966A1 cùng với đèn micromet và giá đỡ có thể điều chỉnh như trong hình trên.
