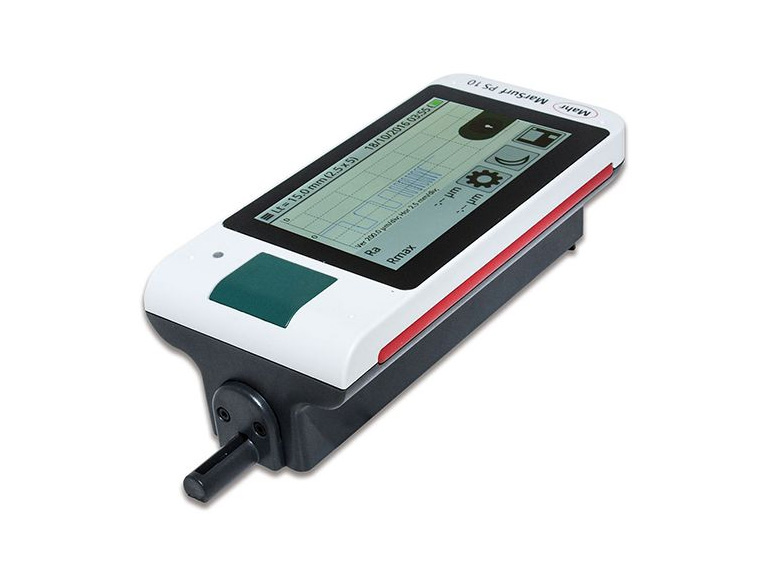

Máy đo độ nhám bề mặt MarSurf PS10 Elcometer 7062

Tên tiếng anh: Elcometer 7062 MarSurf PS10 Surface Roughness Tester

Model: Elcometer 7062

Hãng: Elcometer

Xuất xứ: Anh (UK)

Tổng quan:

Máy đo độ nhám bề mặt Elcometer 7062 là giải pháp đo di động và trọng lượng nhẹ dành cho phạm vi đo độ nhám bề mặt cần thiết để tuân thủ Tiêu chuẩn quốc tế.

Với 31 cài đặt thông số bề mặt có sẵn, máy đo độ nhám bề mặt Elcometer 7062 có thể hiển thị tất cả các thông số tuân thủ Tiêu chuẩn Quốc gia & Quốc tế.

Các giá trị này bao gồm phép đo biên dạng bề mặt kết hợp với đánh giá tần số của các đỉnh trong mẫu.

Elcometer 7062 MarSurf PS10 thích hợp để đánh giá các điều kiện độ nhám bề mặt trong nhiều ứng dụng công nghiệp nói chung; đặc biệt là khi mẫu quá lớn để mang đến phòng thí nghiệm.

---

Tính năng nổi bật:

Hiển thị đa ngôn ngữ: Tất cả thông tin cần thiết được hiển thị trên màn hình bằng 17 ngôn ngữ.

Linh hoạt: Có thể sử dụng ở hầu hết mọi vị trí. Phụ kiện điều chỉnh độ nhám bề mặt để phù hợp với nhiều mẫu khác nhau được cung cấp kèm theo mỗi máy đo theo tiêu chuẩn.

Tiêu chuẩn hiệu chuẩn tích hợp: Không cần tiêu chuẩn hiệu chuẩn bên ngoài; mang lại sự dễ sử dụng hơn.

Bộ truyền động có thể tháo rời: Bộ truyền động có thể được tháo ra khỏi thiết bị chính và được sử dụng với cáp nối dài (đi kèm) để cho phép đo ở những khu vực khó tiếp cận.

Đầu bút cảm ứng có lớp bảo vệ có thể tháo rời: Đầu bút kim cương 2µm (80µin) với lực đo 0,7 mN. Bút stylus khác nhau có sẵn cho các ứng dụng khác nhau.

---

Cách sử dụng Máy đo độ nhám bề mặt:

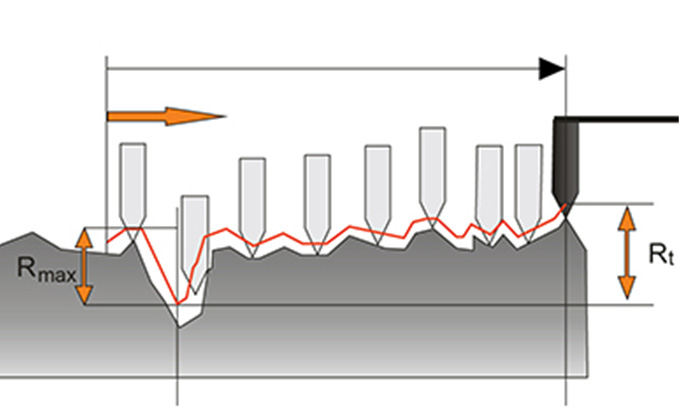

Máy kiểm tra độ nhám bề mặt bao gồm một bút stylus được vẽ cơ học trên bề mặt ghi lại 'hình ảnh' về độ nhám bề mặt trên một chiều dài mẫu được xác định trước. Kỹ thuật đo cung cấp một số thông số đo bao gồm:

Rmax:  Chênh lệch lớn nhất giữa các đỉnh và đáy trong một chiều dài lấy mẫu riêng lẻ trong chiều dài đánh giá tổng thể

Ra:  Độ nhám trung bình trên chiều dài lấy mẫu

Rt:  Khoảng cách giữa đỉnh cao nhất và đáy thấp nhất trong suốt chiều dài đánh giá

Rz:  Khoảng cách trung bình giữa đỉnh cao nhất và đáy thấp nhất trong một số chiều dài lấy mẫu

---

Tiêu chuẩn:

ASTM D7127, ASME B46, DIN 4768, EN 10049, ISO 4287, ISO 4287/1, JIS B 0601, SSPC PA 17

Các tiêu chuẩn màu xám đã được thay thế nhưng vẫn được công nhận trong một số ngành.

---

Part Numbers

Elcometer 7062 MarSurf PS10 Surface Roughness Tester Part Number : K7062M001

Accessories

Stylus pick-up Extension 80mm (3.15”), ideal for measuring points located deep within cylinders Part Number : KT007061P001

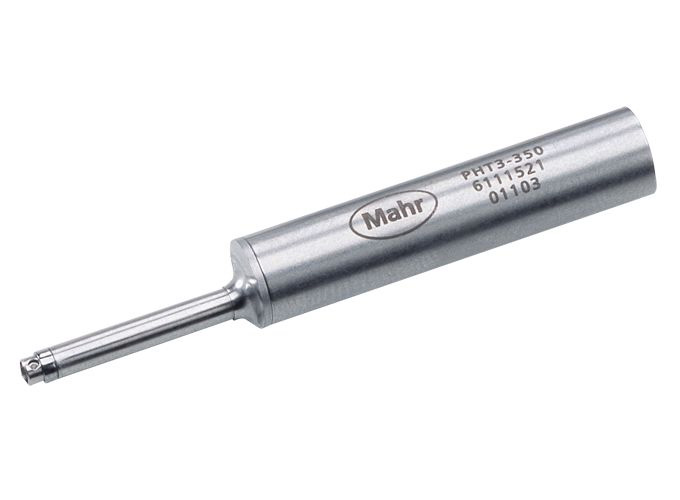

Stylus pick-up PHT 3-350 for measurements in bores from 3mm (0.12”) diameter Part Number : KT007061P002

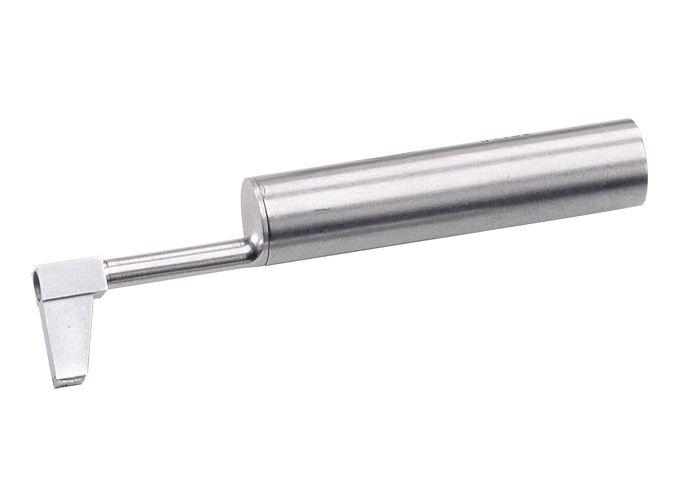

Stylus pick-up PHT 11-100 for measurements at recessed measuring points, e.g. in grooves from 2.5mm (0.10”) wide and up to 7.5mm (0.30”) deep Part Number : KT007061P003



Stylus pick-up PHTR 100 for measurements on concave and convex surfaces Part Number : KT007061P004



Stylus pick-up PHTF 0.5-100 for measurements on tooth flanks Part Number : KT007061P005



Stylus pick-up PT 150 Dual-skid stylus pick-up for measurements on metal sheets and roller surfaces according to DIN EN 10049 (SEP) Part Number : KT007061P006



Stylus pick-up PHT 6-350 Part Number : KT007061P007



Stylus pick-up PHT 6-350, 5μm Probe Tip for measurements on flat planes, in bores from 6mm (0.24”), 17mm (0.67”) deep and in grooves from 3mm (0.12”) wide Part Number : KT007061P008



Measuring Stand ST-D Part Number : KT007061P010



End Face Vee-Block For measuring on flat faces of cylindrical and planar components Part Number : KT007061P011



Measuring Stand Mount Required to fix the Elcometer 7062 to the measuring stand Part Number : KT007061P012



Adaptor Set for Transverse Tracing Comprising of Adaptor for Transverse Tracing and Vee-Block Holder with Vee-Block - For hand-held transverse tracing of cylindrical measuring objects Part Number : KT007061P013
