Thiết bị kiểm tra độ dày sơn DJH DR-FTS

Tên tiếng anh: Multi-layer Thickness Measurement System	Hãng: DJH Korea
Model: DR-FTS	Xuất xứ: Hàn Quốc

Tổng quan

DR-FTS là thiết bị đo độ dày lớp phủ nhiều lớp dựa trên phương pháp đo ASTM D5796.

Đồng thời có thể đo độ dày của từng lớp bằng cách kiểm tra trực tiếp các lớp gồm nhiều lớp bằng camera ccd.

Đặc trưng

Cấu hình DR-FTS

1) Máy khoan tự động

• Tạo lỗ khoan trên mẫu một cách tự động.

2) Hệ thống quang học

• Số hóa mẫu bằng cách sử dụng XY Stage và CCD Camera.
• Độ phóng đại kính hiển vi lên tới 200 lần
• Camera CCD FHD
• Con trỏ mục tiêu laser

3) Phần mềm DR-VU

• Có thể đo 5 lớp phủ nhiều lớp trở lên cùng một lúc
• Báo cáo Excel tự động
• Hiệu chuẩn và đo lường dễ dàng
• Độ phân giải: 0,01um

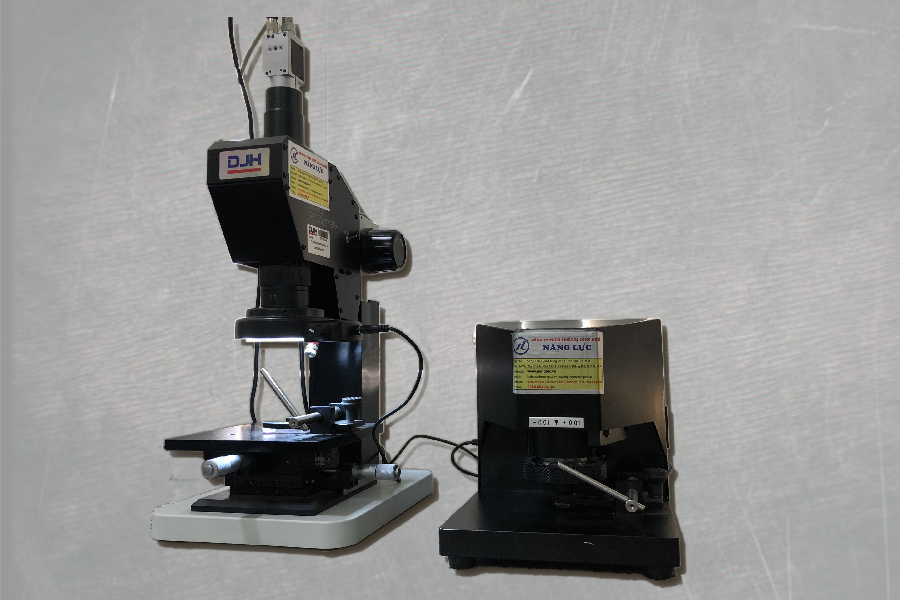

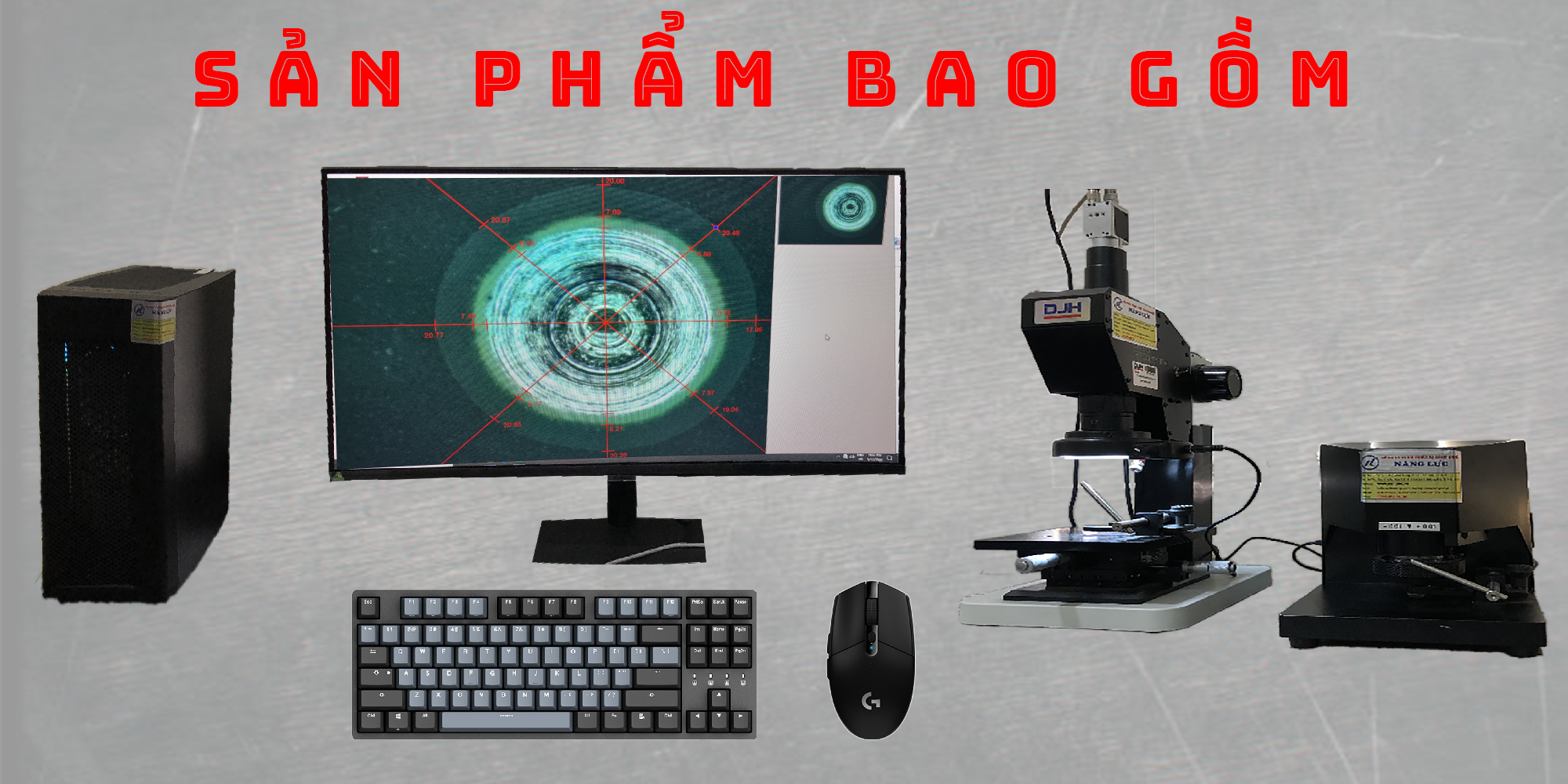

Hệ thống gồm các phần chính như sau:

1/ Máy khoan: tự động

2/ Phần mềm đo độ dày và báo cáo kết quả phiên bản mới nhất: ASTM D-5796

3/ Hệ thống kính hiển vi: kết nối thông qua máy vi tính

4/ Bộ dụng cụ theo hệ thống gồm: thước chuẩn cho kính hiển vi để hiệu chuẩn

5/ Bộ mũi khoan gồm: 30 cái, bộ lục giác và dụng cụ làm sạch mũi khoan.

6/ Hệ thống máy vi tính :Ram 16G, Intel core i3-10100, màn hình 29 inch, Win 10

7/ Bảo hành: 2 năm

---

Chi tiết thiết bị chính gồm:

Máy khoan tự động

- Máy khoan có thể điều chỉnh độ dày mũi khoan sâu xuống nền thép và lớp phủ với 25um /1 bước

- Màn hình hiển thị LCD

- Điện: AC 110 ~ 220 V ± 3%, 1 pha, 50 / 60Hz

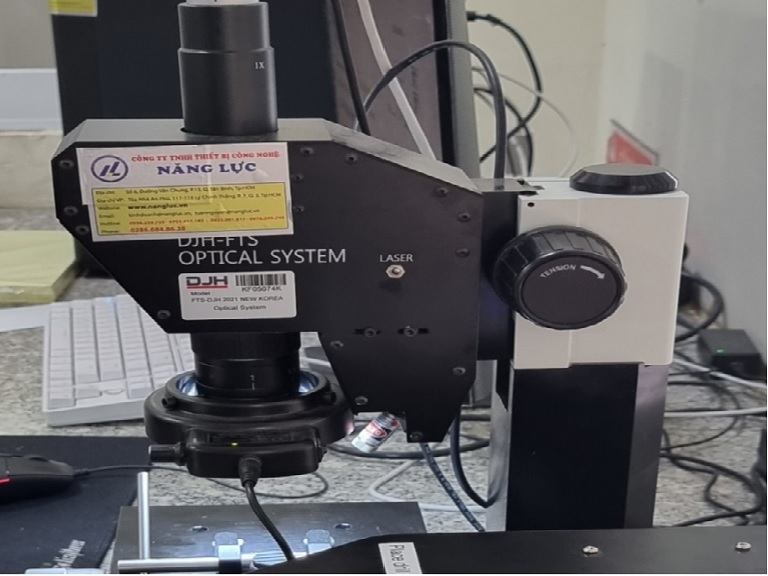

Hệ thống kính phóng đại quang học với đèn lazer xác định lỗ khoan

- Hệ thống phóng to nhỏ

- Hệ thống đèn lazer xác đinh mục tiêu lổ mũi khoan: 1ea

- Thước thủy tinh hỗ trợ hiệu chuẩn kính quang học: 1ea

- Hệ thống đèn LED hỗ trợ độ nét mũi khoan, giúp người xem dễ nhìn

Hệ thống Camera HD CCD kết nối mạng

Độ phân giải camera (Tối đa 1264 x 964)

Độ phóng đại 300 lần

Phần mềm báo cáo tự động ASTM D-5796 Excel

Độ phân giải: 0,01 micron

Lớp đo: 3-4 lớp

Hệ thống máy vi tính Ram 16G,Intel core i3-10100, màn hình 29 inch, win 10

Xuất xứ: DJH Hàn Quốc

Bảo hành: 2 Năm từ chính hãng

---

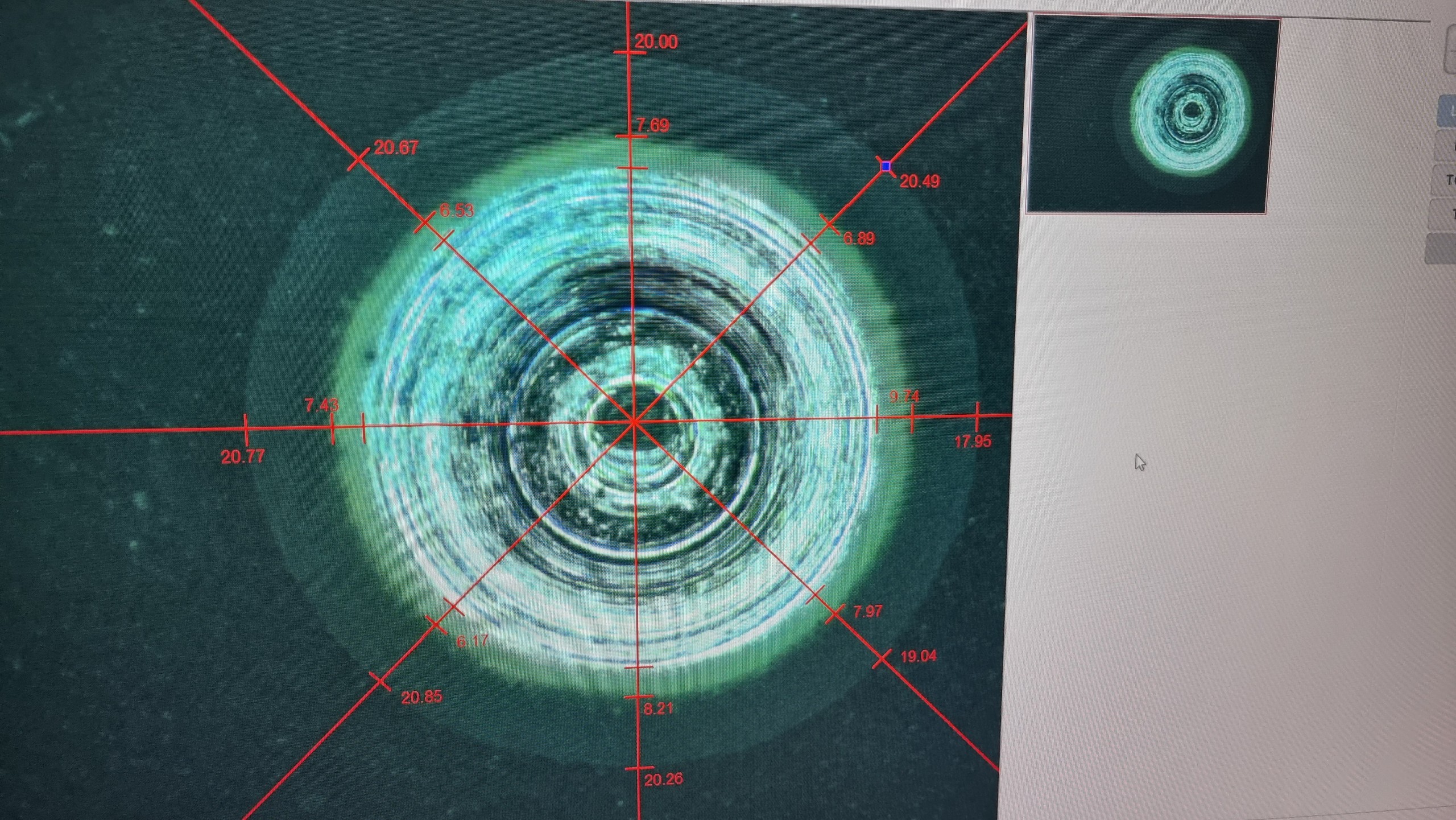

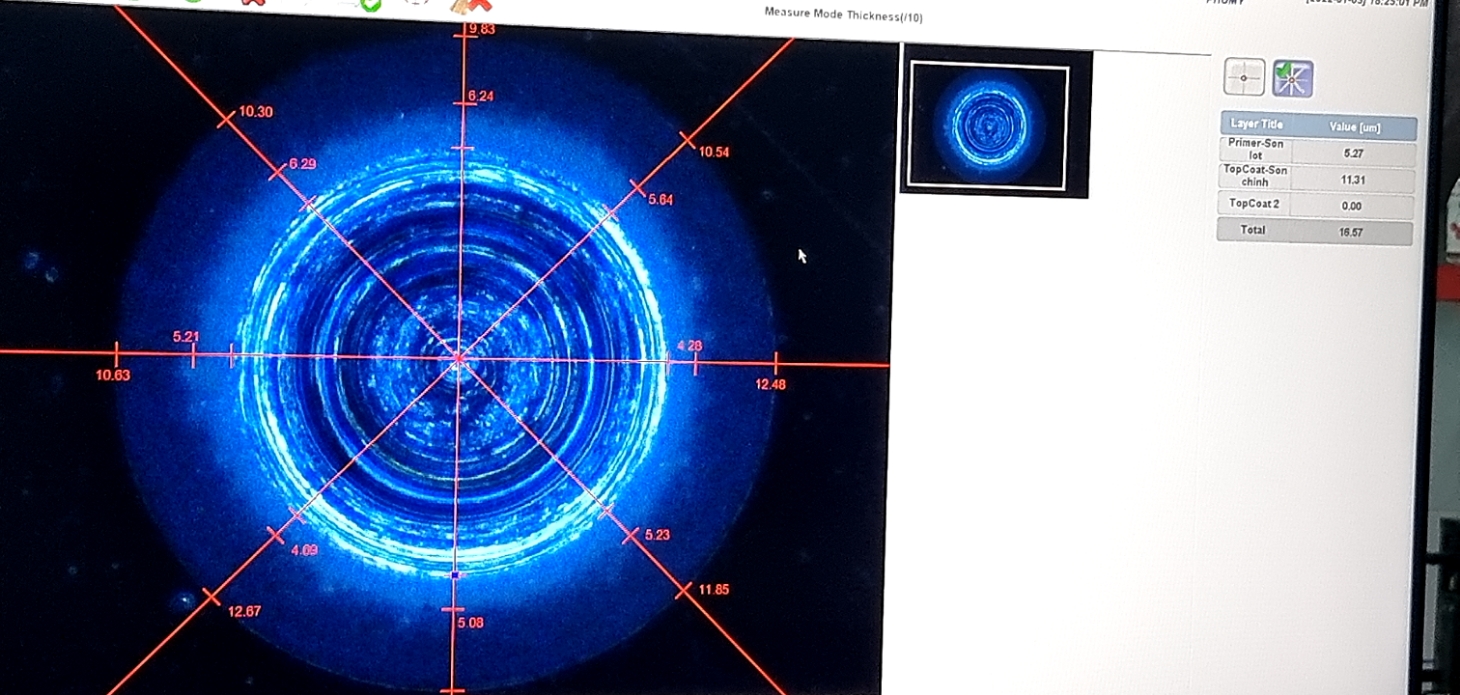

Hình ảnh kết quả đo:
