Bộ dụng cụ đo độ dày sơn chuyên dụng ngành Tôn Mạ Màu Model Coil Coating
Detailed Description:
This is the measuring tool for the coating layer in Color Coated Steel Industry, which can measure different painting layers in the same tole’s sample. The tool set is designed for convenient and easy use, repairing and spare part changing. The drill is made according to the ISO 2808 with the boring angle of 5.71o. The drill bit is made of highly durable alloy steel. (the drill’s durability can be reduced under the cause of users and different metal layers) |
Dụng cụ đo độ dày màng sơn chuyên dụng ngành sơn tôn mạ màu , có thể đo được nhiều lớp phủ sơn trên cùng 1 mẫu tôn. Bộ dụng cụ được thiết kế tiện lợi, dễ sử dụng, bảo trì , thay thế phụ tùng. Mũi khoan được làm theo chuẩn ISO 2808 , góc cắt 5.71o Mũi khoan được làm bằng thép hợp kim có độ bền cao. (độ bền mũi khoan giảm do các yếu tố ngoại cảnh như người sử dụng, bề mặt kim loại khác nhau ) |
The working principle:
The drill is attached to the spin base and locked. The tole sample is placed on the drilling plate. Then, the drill will be placed into the hole in the plate with the angle of 90o in the vertical position. The user will slightly turn around the edge of the spin for 4-6 rounds vertically (to avoid the drill’s divergence after the drilling, if not the drill will be broken and the drilling hole is also uneven |
Mũi khoan sẽ được gắn vào cục xoay (Spin) và khóa lại Mẫu tôn sẽ nằm dưới bàn khoan Sau đó , người sử dụng đặt mũi khoan lên lỗ bàn khoan với góc 90 độ, phương thẳng đứng Người sử dụng chỉ cần xoay nhẹ rìa cục xoay(Spin) tầm 4-6 vòng. Sau đó nhấc mũi khoan theo phương thẳng đứng( tránh tình trạng rê mũi khoan sau khi khoan xong, nếu xảy ra tình trạng đó, nó sẽ làm mũi khoan vỡ, lỗ mũi khoan xấu . |
Accuracy
The accuracy of the measurement values is about ± 1-3 %, i e at the same level as for the common non destructive, inductive magnet or eddy current instruments.
Advantages
- Precise, rapid
- Both for laboratory and field use
- Measures each layer of a multiple layer system independently
- Can be used on a variety of substrates
- Can be used for a variety of coatings
- Robust, simple, no need for electricity
- Portable, weight about 2.0 kg

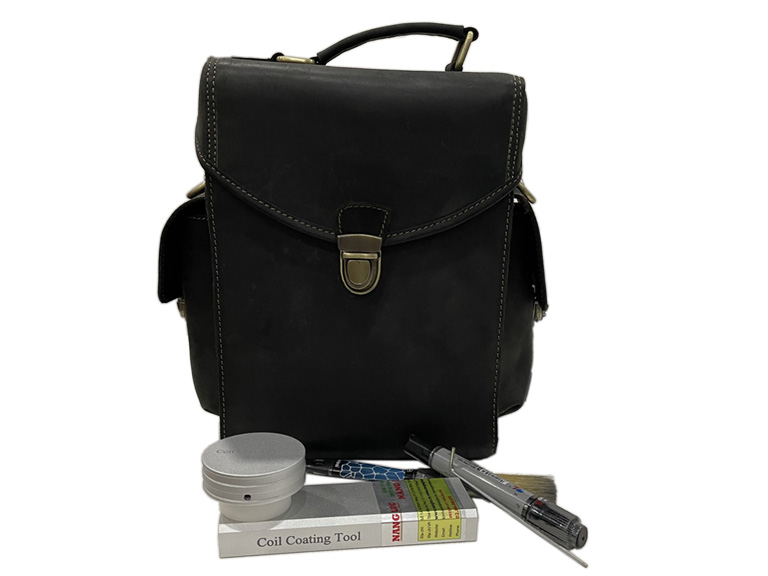

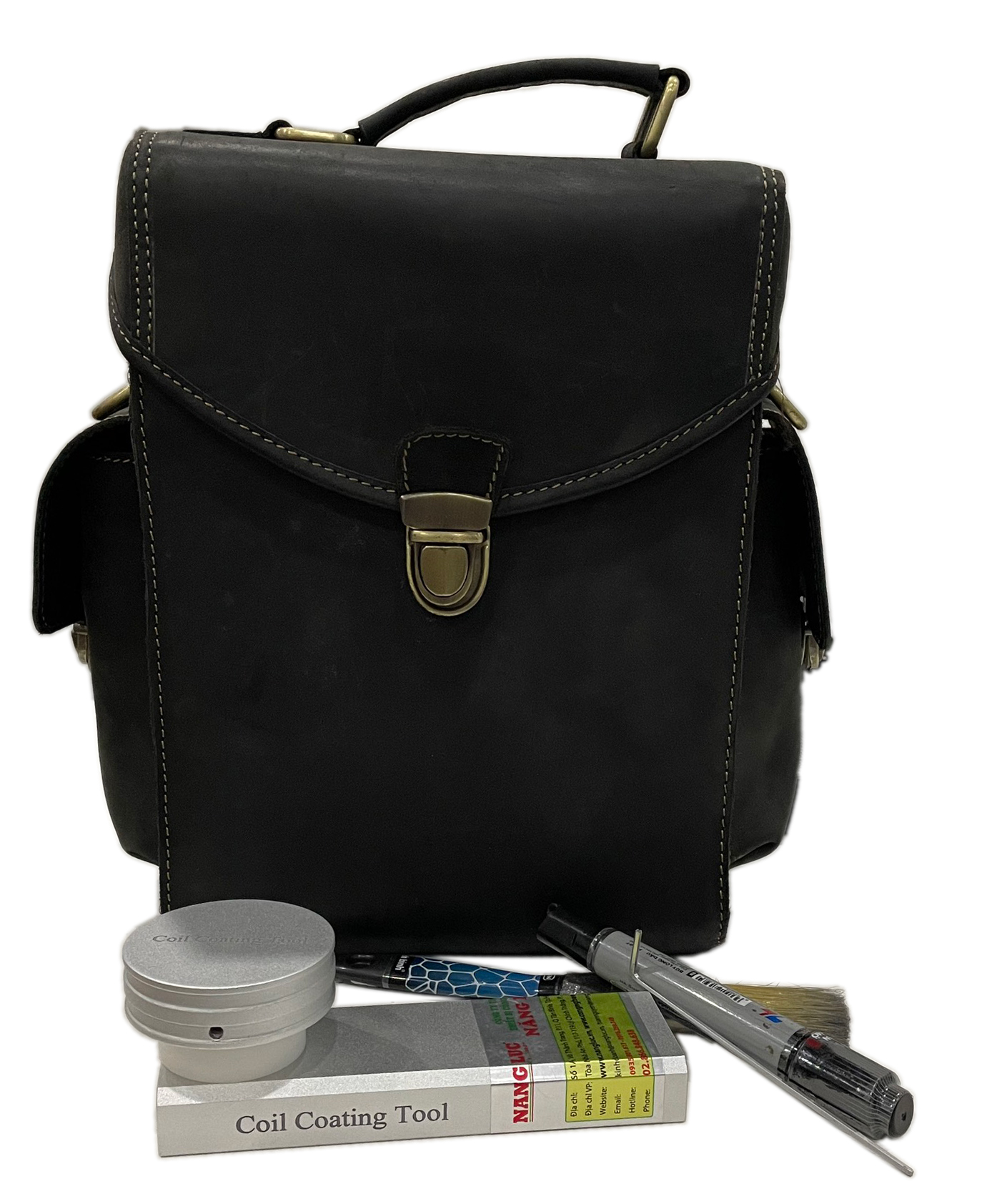

A set of 4 parts : ( Một bộ gồm 4 món model : Coil Coating)

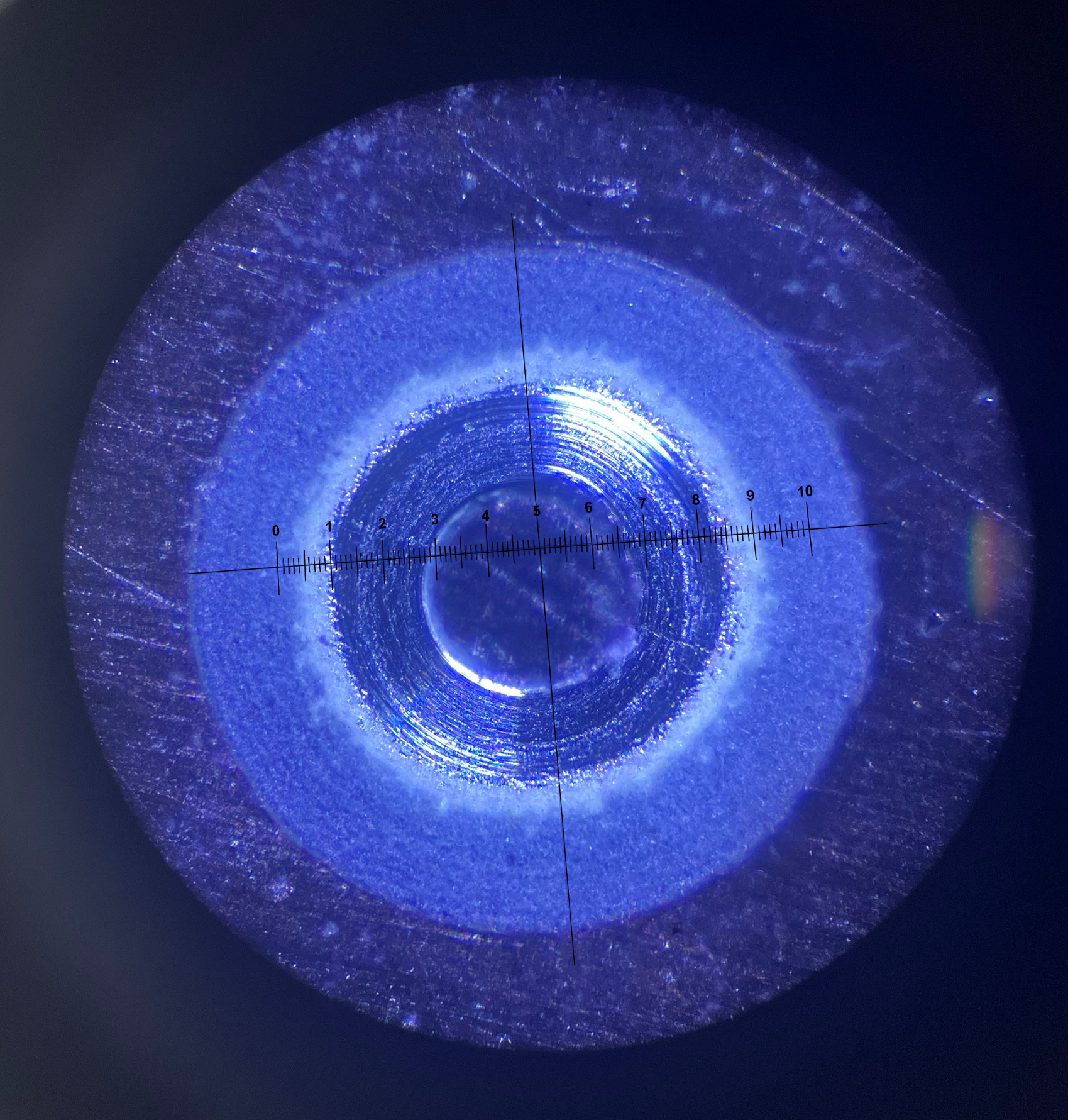

1. Microscope CCS100
Maximum Magnification |
100X |
Minimum Resolution / Div |
1 micron |
Scale with 100 lines |
100 micron |
Light source (Pen Light) |
Adjustable |
Battery 1.5 V |
6 units |
Dimensions (L x W x H): |
63 x 63 x 210 mm |
Net weight |
Approx. 645 g |
2. Bit:
Material: |
Carbon Steel |
Diameter: |
6mm |
Length: |
44mm |
Boring Angle: |
5,71o |
3. Metal Plates:

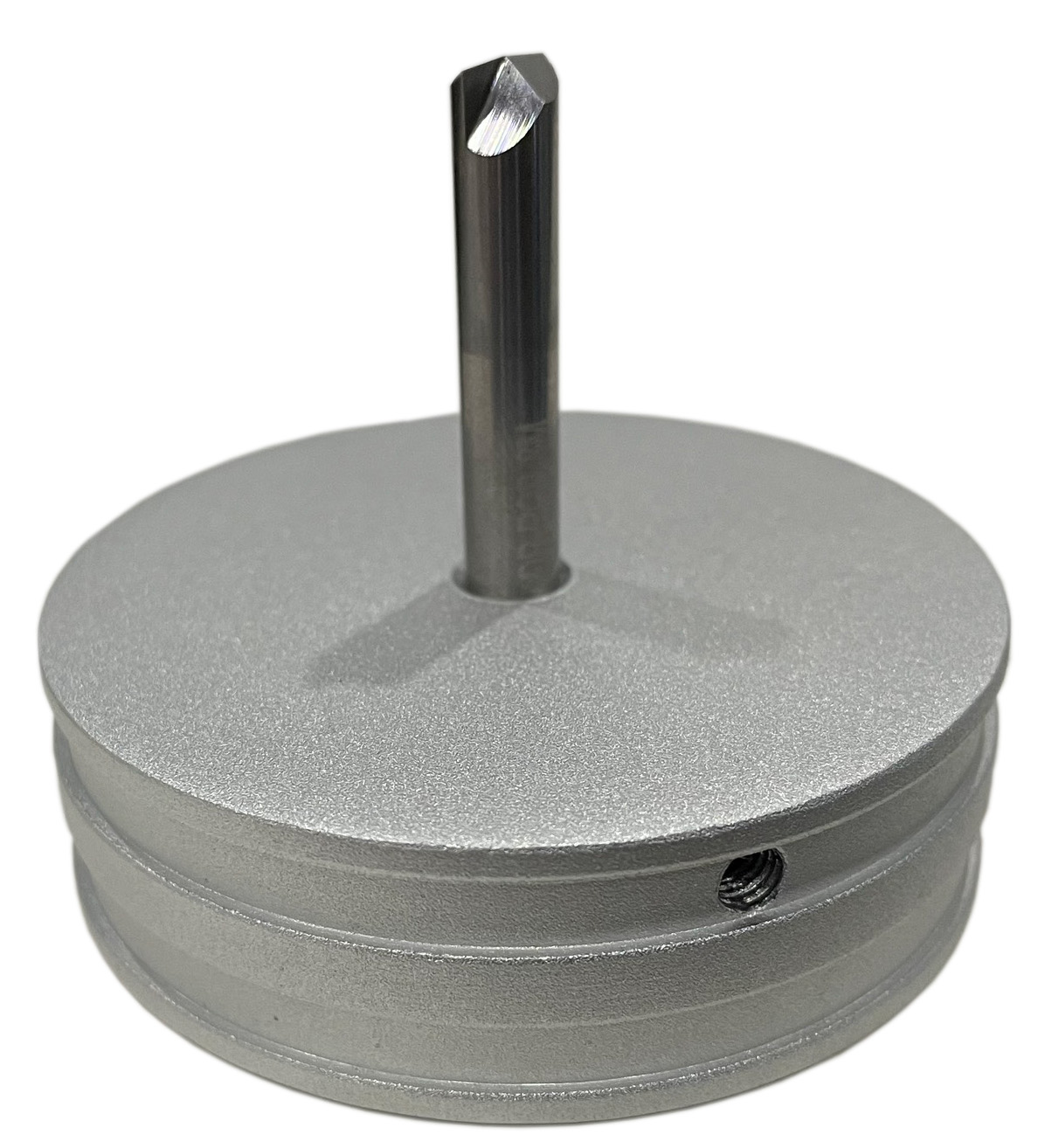

The Spin
Material: |
Aluminium |
Dimensions (L x W x H): |
60 x 60 x 20 mm. |
Hole Size (L x W x H): |
6 x 6 x 15 mm |

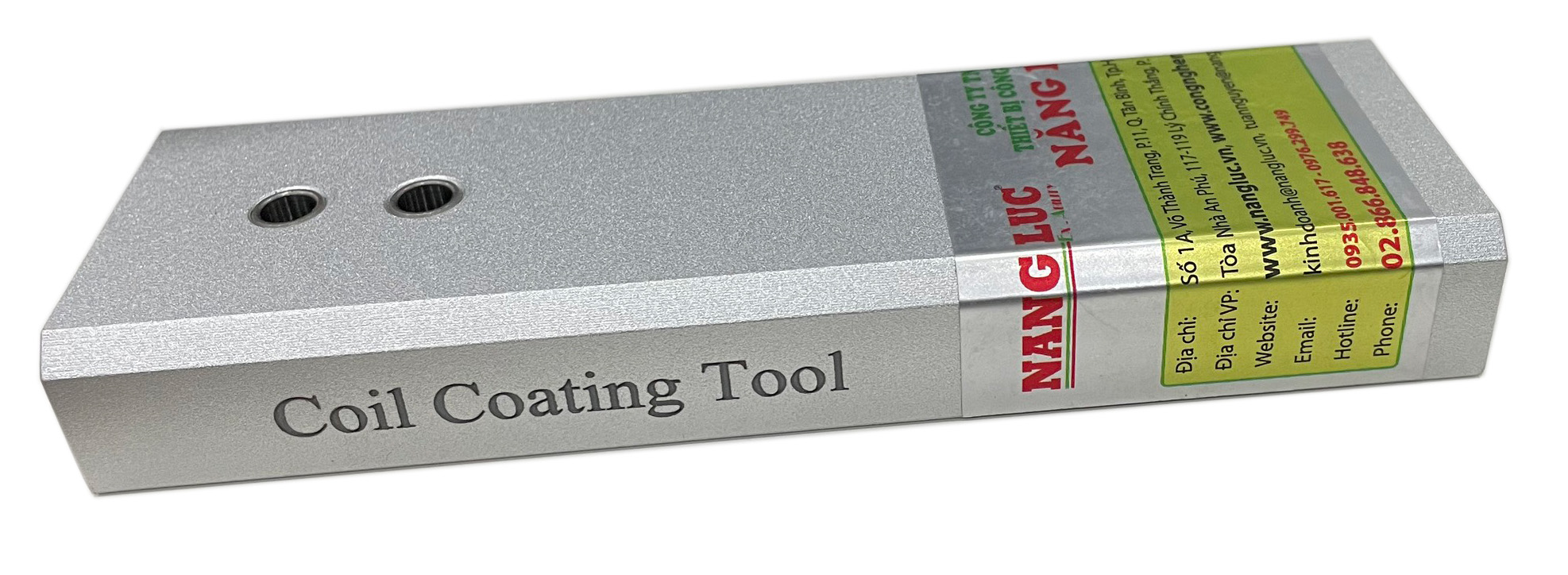

The Plate
Material: |
Aluminium |
Dimensions (L x W x H): |
150 x 50 x 20 mm |
Hole Size 1 (L x W x H): |
6 x 6 x 20 mm |
Hole Size 2 (L x W x H): |
6 x 6 x 20 mm |

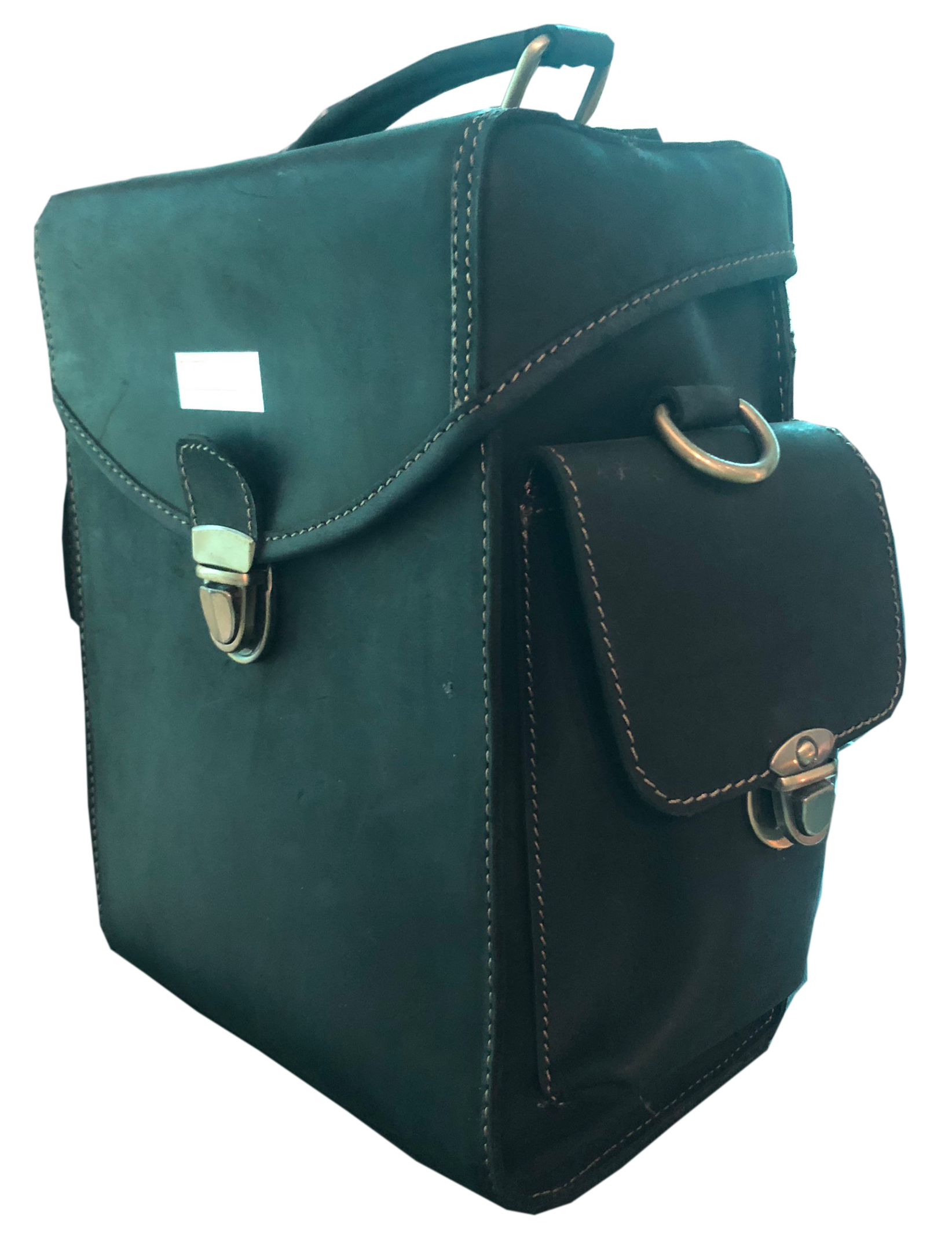

4. Case:
Material: |
Leather |
Dimensions (L x W x H): |
260 x 130 x 350 mm |
