Mô tả:

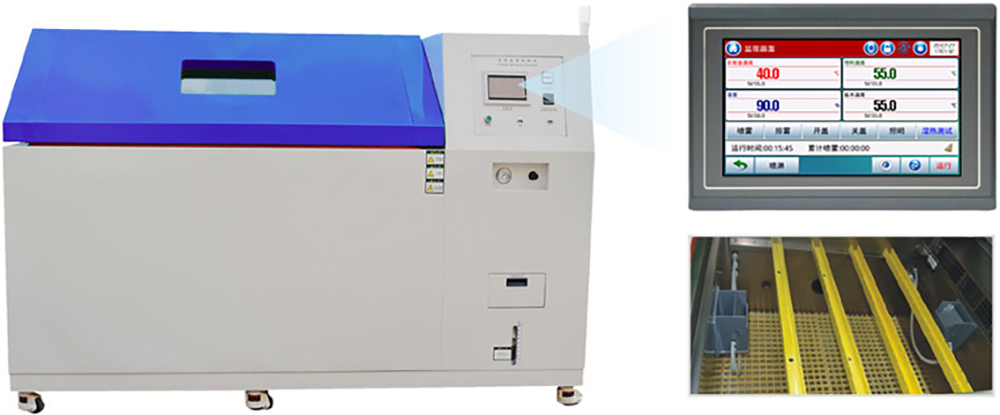

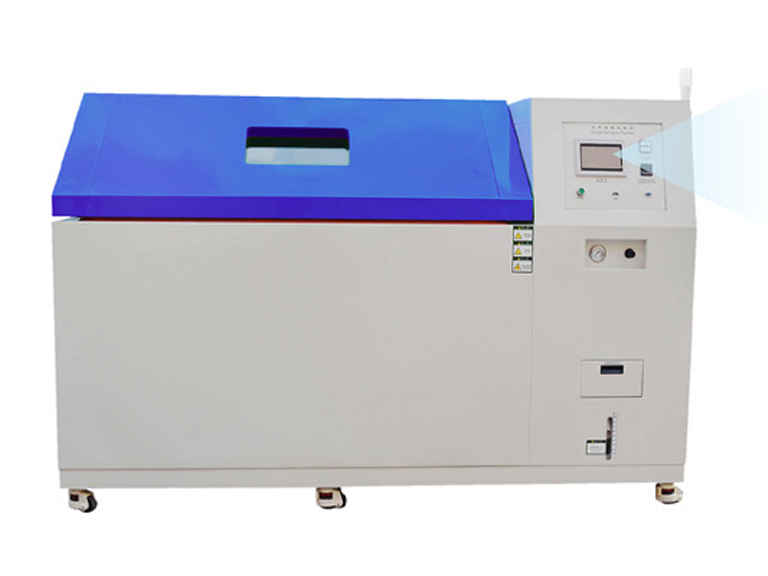

BGD 886/T Cyclic Corrosion Test Cabinets (CCT)

◆ Đối với hầu hết các xét nghiệm tăng tốc nhân tạo trong phòng thí nghiệm, có được kết quả xét nghiệm nhất quán với ngoài trời là mục đích quan trọng nhất. Trước khi thử nghiệm ăn mòn theo chu kỳ, phun muối thông thường (phun muối liên tục ở 35 ̊C), là cách phổ biến nhất để mô phỏng sự ăn mòn trong phòng thí nghiệm. Bởi vì các phương pháp phun muối thông thường không mô phỏng được chu kỳ ướt / khô tự nhiên của ngoài trời, kết quả thử nghiệm thường mang lại mối tương quan kém với ngoài trời. Để mô phỏng tốt hơn môi trường tự nhiên bên ngoài phức tạp và có thể thay đổi, thử nghiệm ăn mòn theo chu kỳ đã dần được coi là một phương pháp quan trọng và hiệu quả để đánh giá tuổi thọ của các sản phẩm công nghiệp.

◆ Tủ thử nghiệm ăn mòn chu kỳ còn được gọi là Tủ CCT. Một số sản phẩm công nghiệp cần tiếp xúc với phun muối tuần hoàn lặp đi lặp lại, môi trường khô và tĩnh với độ ẩm cao và độ ẩm thấp. Các thử nghiệm này ban đầu được chuyển đổi giữa một số buồng thử nghiệm theo cách thủ công. Tủ kiểm tra ăn mòn theo chu kỳ đa chức năng giải quyết tốt vấn đề này và thực hiện kiểm tra tự động các chu kỳ này trong buồng.

◆ Trong một tủ ăn mòn theo chu kỳ điển hình, tất cả các mẫu vật được tiếp xúc với một loạt các môi trường khác nhau trong một chu kỳ lặp đi lặp lại mô phỏng ngoài trời Các chu kỳ đơn giản, chẳng hạn như Prohesion, có thể bao gồm đạp xe giữa sương muối và điều kiện khô hạn. ◆ Các phương pháp ô tô phức tạp hơn có thể yêu cầu các chu kỳ multi-step kết hợp độ ẩm, không khí khô hoặc ngưng tụ, cùng với phun muối và dry-off.

◆ Trong một buồng, người dùng có thể quay vòng dễ dàng qua một loạt các môi trường ăn mòn quan trọng nhất. Ngay cả các chu kỳ thử nghiệm cực kỳ phức tạp cũng có thể dễ dàng được lập trình với bộ điều khiển. Tủ CCT Biuged có thể thực hiện phun muối, Độ bám dính và độ ẩm 100% cho hầu hết các thử nghiệm ô tô theo chu kỳ.

◆ Các tủ kiểm tra ăn mòn theo chu kỳ được phát triển và sản xuất bởi Biuged đặt và kiểm soát các thông số khác nhau thông qua màn hình cảm ứng, đồng thời kết hợp nhiều thử nghiệm như ăn mòn phun muối, độ ẩm (nhiệt độ cao và độ ẩm cao, nhiệt độ thấp và độ ẩm thấp), sấy không khí (sấy nóng và sấy không khí) để mô phỏng một loạt các thử nghiệm ăn mòn theo chu kỳ. Tất nhiên, thử nghiệm ăn mòn theo chu kỳ đặc biệt cũng có thể được mô phỏng thông qua sự kết hợp của các phụ kiện khác. Thiết bị cũng có thể tiến hành thử nghiệm phun muối trung tính (NSS), thử nghiệm phun muối axit axetic (AASS), thử nghiệm phun muối axit axetic tăng tốc đồng (CASS), thử nghiệm phun nước, kiểm tra nhiệt ẩm, thử nghiệm sấy khô và thử nghiệm môi trường khí quyển tiêu chuẩn riêng biệt.

Tiêu chuẩn

BGD 886/T Cyclic Corrosion Test Cabinets (CCT)

◆ GB/T 1771-2007《Sơn và vecni - Xác định khả năng kháng phun muối trung tính (sương mù)》

◆ GB/T 31588.1-2015/ISO11997-1:2005《Sơn và vecni—Xác định khả năng chống ăn mòn theo chu kỳ—Phần 1: Ướt (sương muối)/khô/độ ẩm》

◆ GB/T 2423.17-2008 《Envrionmental testing for electric and electronic products - Part 2: Test method - Test Ka: Salt mist》

◆ GB/T 2423.18-2000《Phương pháp kiểm tra thiết bị kiểm tra môi trường đối với các sản phẩm điện và điện tử—Phần 2: Phương pháp thử—Kiểm tra Kb: Sương muối, tuần hoàn (dung dịch natri clorua)》

◆ GB/T 2423.3-2006/IEC6008-2-78-2001 《Phương pháp kiểm tra thiết bị kiểm tra môi trường cho các sản phẩm điện và điện tử—Phần 2: Phương pháp thử nghiệm—Test Cab:Nhiệt ẩm, trạng thái ổn định》

◆ GB/T 5170.8-2008《Phương pháp kiểm tra thiết bị kiểm tra môi trường đối với các sản phẩm điện và điện tử - Thiết bị kiểm tra sương muối》

◆ GB/T 10125-1997《Tét nghiệm ăn mòn trong môi trường nhân tạo--Tét nghiệm phun muối》

◆ GB/T 10586-2006 《Thông số kỹ thuật cho buồng thử nhiệt ẩm》

◆ GB/T 10587-2006《Thông số kỹ thuật cho buồng thử nghiệm sương muối》

◆ GB/T 10593.2-2012 《Phương pháp đo các thông số môi trường cho các sản phẩm điện và điện tử - Phần 2: Sương muối》

◆ GB/T 12000-2003《Xác định ảnh hưởng của việc tiếp xúc với nhiệt ẩm, phun nước và sương muối cho nhựa》

◆ GB / T 20853-2007 / ISO 16701: 2003 《Ăn mòn kim loại và hợp kim - ăn mòn trong khí quyển nhân tạo - thử nghiệm ăn mòn tăng tốc liên quan đến phơi nhiễm trong điều kiện có kiểm soát chu kỳ độ ẩm và phun dung dịch muối không liên tục》

◆ GB/T 20854-2007/ISO14993:2001《Ăn mòn kim loại và hợp kim - thử nghiệm tăng tốc liên quan đến phơi nhiễm theo chu kỳ với sương muối, tình trạng "khô" và "ướt"》

◆ GB/T 24195-2009/ISO16151:2005 《Ăn mòn kim loại và hợp kim - Thử nghiệm tuần hoàn tăng tốc khi tiếp xúc với phun muối axit hóa, điều kiện "khô" và "ướt"""



---

Tính năng

BGD 886/T Cyclic Corrosion Test Cabinets (CCT)

1. Vật liệu tủ

◆ Hộp bên trong được hàn bằng bảng titan nguyên chất chống ăn mòn cao 1mm nhập khẩu, và hộp bên ngoài được làm bằng thép không gỉ và bề mặt được xử lý bằng sơn nướng.

◆ Lớp bên trong của lớp phủ kín của phòng làm việc được hàn bằng tấm titan nguyên chất, và lớp bên ngoài được làm bằng thép không gỉ và bề mặt được xử lý bằng sơn nướng. Góc trên cùng là 110 °, ngăn nước ngưng tụ trong quá trình thử nghiệm rơi xuống bề mặt mẫu và ảnh hưởng đến kết quả thử nghiệm. Hơn nữa, có một cửa sổ quan sát trong suốt làm bằng kính cường lực (400mm × 280mm).

◆ Thao tác nâng nắp hộp: Việc nâng nắp hộp được điều khiển bằng xi lanh khí. Tốc độ nâng có thể được điều chỉnh bằng áp suất không khí. Thao tác rất dễ dàng.

◆ Hộp bên ngoài được bịt kín bằng các dải silicon chịu nhiệt và chống ăn mòn để đảm bảo khí ăn mòn trong hộp không bị rò rỉ.

◆ Bảng cách nhiệt và chống cháy được sử dụng xung quanh tủ thử nghiệm để tạo lớp cách nhiệt.

◆ Hộp bổ sung dung dịch muối (200L) được làm bằng nhựa PVC cấp thực phẩm trong suốt bên ngoài.

◆ Giá đỡ mẫu: Giá đỡ mẫu phía trên là dải khe hình chữ U làm bằng vật liệu nhựa cách điện chống ăn mòn, với lưỡi lê phân bố đều ở cả hai mặt của mỗi dải khe để đảm bảo rằng góc của mẫu thử được đặt đáp ứng các yêu cầu tiêu chuẩn (20 ° ± 5 ° so với mặt phẳng thẳng đứng); Giá đỡ mẫu phía dưới được sử dụng đặc biệt để đặt phôi, mẫu có hình dạng đặc biệt hoặc mẫu lớn. Giá đỡ mẫu được thiết kế như một nền tảng lưới chắc chắn. Nền tảng được đặt phía trên lớp gia nhiệt ở dưới cùng của thiết bị, cách bảng điều khiển dưới cùng của hộp bên trong khoảng 150mm. Bề mặt bệ được đục lỗ đều để ngăn chặn sự tích tụ dung dịch sau khi sương mù rơi xuống, điều này cũng có lợi cho sự lưu thông không khí trong thiết bị. Bảng điều khiển lưới có thể được gỡ bỏ. Vật liệu lưới được làm bằng nhựa gia cường sợi thủy tinh gia cố, và khả năng chịu lực ≥ 600kg/m2 (khi các mẫu được phân bố đều).

◆ Thùng áp suất bão hòa: Nó được hàn bằng thép không gỉ SUS304 #. Để đảm bảo rằng khí nén được sử dụng để phun là khí nén nhiệt độ tinh khiết và không đổi, một thiết bị lọc và sưởi ấm không khí được thiết kế đặc biệt, và thiết bị kiểm soát mực nước, thiết bị sưởi ấm và hệ thống kiểm soát nhiệt độ được đặt trong thùng áp suất. Đồng thời, một vòng tròn các lỗ nhỏ tràn khí nén được khoan đồng đều ở đáy thùng áp suất, và bên ngoài được kết nối với bộ tách dầu-nước nguồn khí nén và van điều chỉnh áp suất nguồn khí, Sau khi khí nén được điều chỉnh theo giá trị áp suất yêu cầu, nó đi vào thùng áp suất gia nhiệt, đi vào nước trong thùng áp suất thông qua lỗ đầu dò được đặt gần đáy và đỉnh của thùng áp suất để thực hiện cấp nước tự động; Khi mực nước của thùng áp suất gia nhiệt không đổi ở mức nước quy định, thu được hơi nước bão hòa tinh khiết và nhiệt độ của khí nén bão hòa được giữ trong phạm vi cài đặt trong một thời gian dài, và các chức năng giám sát mức chất lỏng và báo động giới hạn

◆ Quạt tuần hoàn: Độ ổn định nhiệt, động cơ trục dài được sử dụng. Động cơ được lắp đặt ngoài trời, trục kéo dài trong nhà và quạt khuấy được lắp đặt ở cuối trục; Các biện pháp cách nhiệt đặc biệt và hệ thống tản nhiệt cải thiện độ an toàn của động cơ.

◆ Phần điều khiển điện và phòng làm việc được tích hợp cấu trúc trái và phải, bên trái là phòng làm việc, bên phải là phần điện điều khiển nhiệt khô, ẩm ướt. Cấu trúc tách nước và điện ngăn nước xâm nhập hiệu quả vào bộ phận điều khiển điện làm hỏng các phụ kiện, an toàn và đáng tin cậy.

◆ Toàn bộ nhạc cụ là một cấu trúc máy tính để bàn. Đáy của thiết bị được hàn với kết cấu khung bằng thép kênh. Phía dưới được trang bị bánh xe di động và cốc chân định vị để di chuyển và định vị thiết bị.

◆ Hiển thị trạng thái cài đặt trên đỉnh của thiết bị: Báo động ánh sáng âm thanh ba màu hình trụ (có hạt đèn LED): Đèn vàng sáng khi chờ khởi động hoặc hoàn thành hoạt động; Đèn xanh luôn sáng trong quá trình hoạt động bình thường; Trong trường hợp dừng khẩn cấp hoặc báo lỗi thiết bị, đèn đỏ sẽ sáng và còi báo rung.



---

2. Hệ thống phun sương mù

◆ Nguyên tắc phun sương mù: Sử dụng nguyên tắc Bernouilli để hấp thụ dung dịch muối sau đó phun ra, nguyên tử hóa đồng đều và không có muối nào kết tinh ở vòi phun và đảm bảo phân bố sương mù đồng đều trong toàn bộ phòng làm việc và thử nghiệm liên tục.

Máy nén khí → Máy tách dầu-nước (đầu tiên) → Bể chứa không khí → Van cứu trợ → Tổng số van điện từ → Máy tách dầu-nước (thứ hai) → Máy bão hòa → Van điều chỉnh áp suất → Van điện từ để phun → Vòi phun

◆ Thiết bị phun: Có một hoặc hai tháp phun ở giữa phòng làm việc, đảm bảo phân bố sương mù đồng đều trong phòng.

◆ Bộ thu sương mù: Hai bộ thu sương mù (phễu thon có đường kính 100mm) được sử dụng để theo dõi lượng sương mù phun, một ở gần tháp phun và một ở xa. Ở dưới cùng của phễu, có một ống silicon kết nối với xi lanh chia độ được lắp đặt bên ngoài. Người vận hành có thể kiểm tra lượng sương mù phun để đảm bảo độ chính xác của mẫu thử nghiệm.

◆ Vòi phun: Được làm bằng thủy tinh đặc biệt, có thể kiểm soát lượng sương mù và góc phun và đảm bảo rằng không có sự kết tinh trong quá trình thử nghiệm.

◆ Phun sương mù hoặc Sương mù thoát nước: Phun sương mù có thể được thực hiện bằng tay hoặc cài đặt chương trình. Sương mù thoát nước cũng có thể được chạy bằng tay hoặc thiết lập chương trình (cho khí nén tươi vào phòng làm việc sau đó thoát sương mù của phòng làm việc một cách nhanh chóng).



---

3. Hệ điều hành

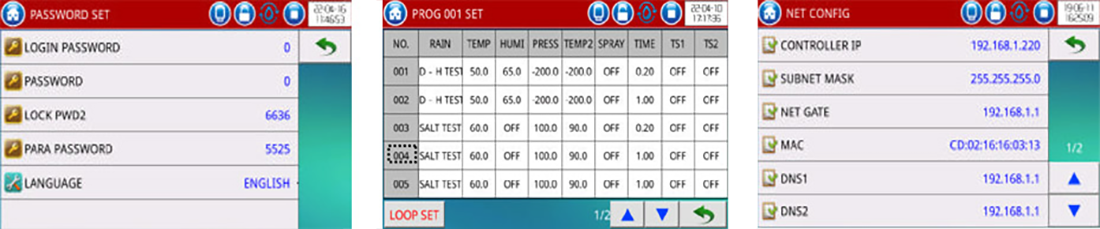

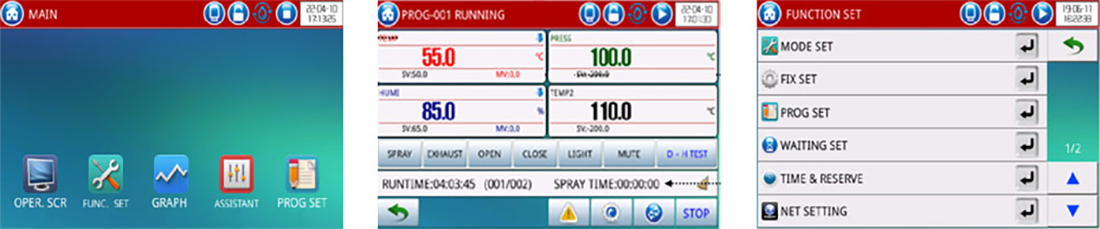

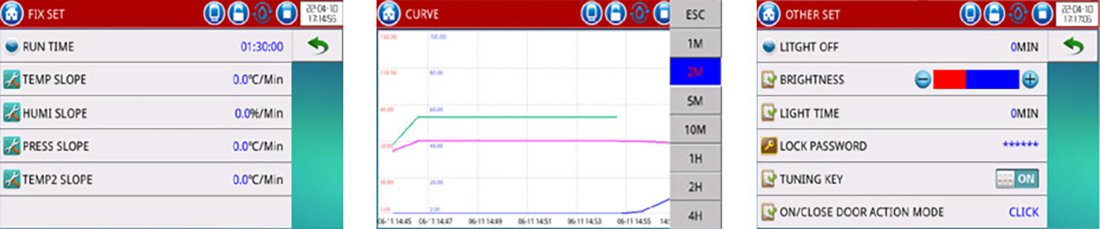

◆ Bộ điều khiển có thể lập trình (Màn hình cảm ứng): 7 inch, mạng tinh thể 800 × 480, màn hình LCD màu TFT, chuyển đổi miễn phí tiếng Trung / tiếng Anh / tiếng Nga. Nó hỗ trợ sương mù phun nước mặn ở nhiệt độ không đổi, phun nước muối, sấy ở nhiệt độ cao, nhiệt độ ẩm liên tục, nhiệt ẩm xen kẽ, chu trình nhiệt ẩm phun muối và các chức năng khác. Chế độ hoạt động có thể là chế độ chương trình, chế độ giá trị không đổi hoặc bắt đầu và dừng theo thời gian.

◆ Có thể lập trình: Thời gian phun và thời gian khoảng thời gian có thể được đặt tự do, thời gian phun liên tục tối đa là 9999 giờ, tối đa. thời gian phun cho phun không liên tục là 99 giờ 59 phút, thời gian khoảng thời gian tối đa (không phun) là 99 giờ 59 phút; Có thể chỉnh sửa 120 chương trình, mỗi chương trình bao gồm 1 ～ 99 phân đoạn. Dung lượng bộ nhớ là 1.200 phân đoạn và có thể thực thi lệnh nhiều lần (mỗi lệnh có thể được thực thi 999 lần). Thời gian chương trình khác nhau có thể được kết hợp để chạy, thời gian phân đoạn có thể được đặt từ 1 phút đến 999 giờ.

◆ Phương pháp ghi dữ liệu: RAM có bảo vệ pin, 8-10 năm, có thể lưu giá trị cài đặt, giá trị lấy mẫu và thời gian lấy mẫu của thiết bị; Chu kỳ ghi đường cong có thể được đặt thành 30 ~ 180 giây. Dung lượng lưu trữ thời gian bộ nhớ tối đa có thể liên tục lưu trữ đường cong lịch sử trong 90 ngày. Dữ liệu lịch sử (khi thời gian lấy mẫu là 1 phút) có thể được lưu trữ trong hơn 10 năm mà không cần sử dụng liên tục.

◆ Chức năng giao tiếp: Giao diện RS-485 / RS-232, giao diện Ethernet RJ45 và giao diện USB2.0, có thể được sử dụng để điều khiển từ xa và hỗ trợ thiết bị sau khi kết nối máy tính thông qua phần mềm chuyên nghiệp, hiển thị đường cong thử nghiệm và thu thập dữ liệu (có thể chèn đĩa G-16G U để tải xuống đường cong lịch sử, dữ liệu lịch sử, thông số hệ thống điều khiển và chức năng cắm nóng), để nhận ra các chức năng giám sát và điều khiển từ xa, đồng thời cũng có thể điều khiển đồng bộ nhiều máy.

◆ Chức năng bộ nhớ mất điện: Chế độ khôi phục mất điện có thể được đặt là khởi động nóng / khởi động lạnh / dừng.

◆ Chức năng khởi động dành riêng: Thời gian khởi động có thể được đặt theo ý muốn. Sau khi bật nguồn, máy sẽ tự động chạy khi đến thời điểm.

◆ Chức năng phần mềm mở: Nó hỗ trợ máy tính phía trên của bên thứ ba gửi mã và có thể điều khiển các chức năng khởi động, dừng và ghi dữ liệu của thiết bị. Bộ điều khiển cung cấp mã chức năng và người dùng có thể chỉnh sửa chương trình phần mềm máy tính phía trên để thực hiện giám sát và kiểm soát thống nhất.

---

4. Các hệ thống điều khiển chính khác

◆ Hệ thống tuần hoàn không khí: Có một phòng không khí và một quạt tuần hoàn bằng thép không gỉ, thông qua cửa thông gió và bộ khuếch tán không khí, không khí được thổi ra ngoài ống dẫn khí. Do đó, không khí đã được điều chỉnh theo nhiệt độ và độ ẩm cần thiết sẽ được phân phối đến phòng làm việc, sau đó đạt được mục tiêu có thể đảm bảo có được một phòng làm việc ổn định với nhiệt độ và độ ẩm đồng đều.

◆ Hệ thống sưởi ấm chu trình nhiệt ẩm ướt: Máy sưởi vây ống titan được sử dụng, quạt tuần hoàn được sử dụng để cung cấp và lưu thông không khí cưỡng bức, và P.I.D kiểm soát lượng nhiệt để đạt được sự cân bằng nhiệt độ.

◆ Hệ thống sưởi chu trình phun muối: Áp dụng chế độ sưởi bức xạ nhiệt. Kiểm soát lượng sưởi ấm bằng PID, sau đó đạt đến cân bằng nhiệt độ.

◆ Hệ thống sưởi ấm thùng bão hòa: Sử dụng ống sưởi bằng thép không gỉ SUS316 # bọc thép để làm nóng nước. Không khí áp lực đi vào nước nóng, sau đó tràn ra bởi các bong bóng, P. ID kiểm soát lượng gia nhiệt do đó có được nhiệt độ không đổi và không khí tinh khiết để phun.

◆ Hệ thống tạo ẩm: Sử dụng ống gia nhiệt bằng thép không gỉ SUS316 # bọc thép để làm nóng nước và áp dụng chế độ tạo ẩm hơi nước. P.I.D kiểm soát lượng ẩm để đạt được độ ẩm cần thiết.

◆ Hệ thống làm mát và hút ẩm: Sử dụng máy nén định sẵn làm hệ thống làm mát, bao gồm máy nén làm mát ở nhiệt độ thấp nhập khẩu từ Châu Âu, bộ tản nhiệt ống bị phạt, thiết bị bay hơi ngưng tụ kiểu scale-cooled và thiết bị bướm ga (van giãn nở nhiệt / mao dẫn). Thiết bị bay hơi được làm bằng ống titan nguyên chất và vây nhiệt titan, có khả năng chống ăn mòn tốt. Và sử dụng chất làm lạnh thân thiện với môi trường R404a / R23 làm môi trường làm môi trường này của hệ thống này. Hệ thống sưởi và hệ thống làm mát được tách biệt hoàn toàn. Tất cả các chương trình chạy hệ thống làm mát được điều khiển hoàn toàn bằng máy vi tính. Ở dưới cùng của máy nén, có một chảo thoát nước được sử dụng để thu thập nước ngưng tụ được tạo ra từ sương giá. Và máy nén đi kèm với cảm biến nhiệt độ PTC, có thể tự bảo vệ mình Với thiết bị bảo vệ áp suất cao hoặc thấp, nó có thể theo dõi áp suất của chất làm lạnh khi buồng đang hoạt động. Khi áp suất môi chất lạnh cao hơn áp suất giới hạn hoặc thấp hơn áp suất thấp nhất do hệ thống đặt ra, nó có thể báo động và tắt nguồn cho đến khi khắc phục được mọi sự cố.

◆ Hệ thống bảo vệ an toàn:

1. Hệ thống làm mát: Dành cho máy nén, bảo vệ quá nhiệt, quá tải, quá áp và quá nhiệt.

2. Buồng: Bảo vệ nhiệt độ quá giới hạn, bảo vệ tự động cân bằng áp suất.

3. Hệ thống tạo độ ẩm: Bảo vệ nhiệt khô, bảo vệ thiếu nước cho ống tạo ẩm.

4. Hệ thống sưởi ấm: Bảo vệ nhiệt độ quá hạn chế và bảo vệ ngắn mạch cho ống sưởi.

5. Nguồn điện: Bảo vệ quá tải, bảo vệ ngắn mạch cho nguồn điện chính. Bảo vệ quá tải, bảo vệ ngắn mạch.

6. Quạt tuần hoàn: Bảo vệ quá tải, bảo vệ ngắn mạch và bảo vệ chống đảo chiều.
