Máy đo độ bền kéo vật liệu đa năng BGD 570/571 | Biuged Laboratory Instruments
Universal Material Tensile Machine BGD 570/571
Mô tả: |

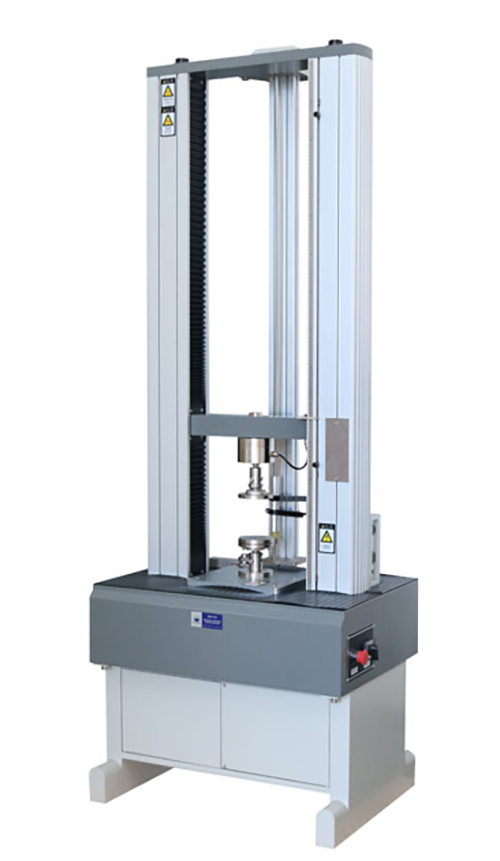

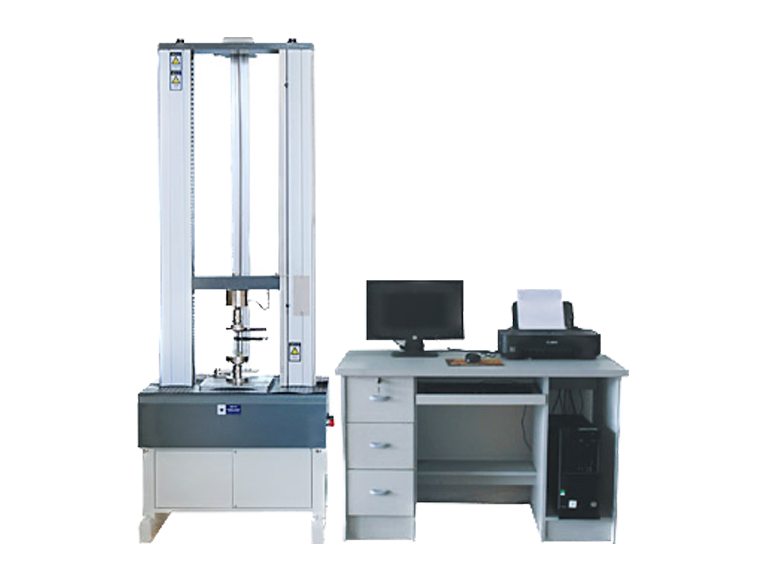

BGD 570/571 Universal Material Tensile Machine |
◆ Máy kéo vật liệu đa năng BGD 570/571 là loại máy vật liệu mới kết hợp công nghệ điện tử và truyền động cơ khí. Nó có phạm vi gia tốc và lực thử chính xác rộng, không chỉ đo và kiểm soát tải trọng và độ dịch chuyển với độ chính xác cao hơn và nhạy cảm, mà còn thực hiện kiểm tra điều khiển bằng cách tự động tải trọng và dịch chuyển đẳng động học. Nó hoạt động dễ dàng và thuận tiện, đặc biệt được áp dụng trong các dụng cụ kiểm tra được sử dụng để kiểm soát các sản phẩm của dây chuyền sản phẩm. Loạt máy kéo này chủ yếu phù hợp để thử nghiệm phi kim loại và kim loại với tải trọng thử dưới 20KN (BGD 570) hoặc 50KN (BGD 571).
◆ Máy kiểm tra vật liệu phổ quát điện tử chủ yếu thích hợp để thử nghiệm vật liệu kim loại và phi kim loại, chẳng hạn như cao su, nhựa, dây và cáp, cáp quang, dây an toàn, vật liệu composite đai da, PVC, vật liệu cuộn không thấm nước, ống thép, vật liệu đồng, thanh phần, thép lò xo, thép chịu lực, thép không gỉ Để kiểm tra các chức năng của chúng bao gồm kéo dài, nén, uốn, cắt, tước, rách, mở rộng hai điểm (yêu cầu máy đo mở rộng bổ sung), v.v.
Đặc điểm thiết bị |
BGD 570/571 Universal Material Tensile Machine |
◆ Tiêu chuẩn: ISO 527, ISO 604, ISO 178, ISO 1209, ASTM D 638, ASTM D 903
◆ Cảm biến độ chính xác cao (sử dụng vít bi có độ chính xác cao làm cơ cấu lái xe)
◆ Tần suất thu thập dữ liệu: 200 lần/giây
◆ Có thể lưu trữ nhiều kết quả kiểm tra các điểm tham chiếu, tự động tính giá trị trung bình, tự động lấy tối đa. giá trị, giá trị lực khi nghỉ.
◆ Đặt phạm vi tỷ lệ điểm dừng: 0 ~ 99% và có thể đặt tự do theo các mẫu khác nhau, hoàn thành trạng thái dừng ở các vị trí khác nhau.
◆ Thiết bị an toàn: Quá tải, Tắt khẩn cấp, thiết bị giới hạn cho việc di chuyển trên và khi đi lại.
◆ Thu thập ngày đồng bộ, mã AD 24 bit đầy đủ có thể trò chuyện, độ phân giải đến 1/500,000, vượt qua tất cả các đối thủ cạnh tranh.
◆ Hơn một nghìn kẹp và kẹp gắp để lựa chọn.
◆ Hỗ trợ đa cảm biến, có thể trang bị một vài cảm biến cùng một lúc cho phạm vi khác nhau.
◆ Người dùng có thể tính mô đun đàn hồi, điểm năng suất, độ bền dư không đổi, độ giãn dài không đổi, biến dạng lực không đổi và cường độ tối đa. Có những tính toán chuyên nghiệp đặc biệt khác, chẳng hạn như tính toán tước đai và độ giãn dài tại điểm năng suất.
◆ Hệ thống đo lường và điều khiển tùy chọn của máy kiểm tra chuyên nghiệp, có thể nhận ra vòng khép kín của giá trị lực, biến dạng và vị trí, để máy kéo có thể thực hiện các bài kiểm tra điều khiển đường cong một cách tự do, chẳng hạn như kiểm tra chu kỳ tần số thấp (mệt mỏi), kiểm tra bước và kiểm tra giữ giá trị lực (creep).
Hệ thống đo lường và điều khiển → Chức năng ↓ |
Hệ thống điều khiển vòng hở tiêu chuẩn (cấu hình tiêu chuẩn) |
Hệ thống điều khiển vòng hở tiêu chuẩn (tùy chọn) |
Vị trí (tốc độ dịch chuyển) |
√ |
√ |
Lực (tốc độ giá trị lực) |
× |
√ |
Biến dạng |
× |
√ |
Đa điều khiển (Vị trí, lực, Trao đổi điều khiển biến dạng) |
× |
√ |
Kiểm soát chu kỳ |
× |
√ |
Software |
BGD 570/571 Universal Material Tensile Machine |
Đặc điểm của phần mềm:
◆ Giao diện vận hành được đính kèm với đồ thị, hình ảnh: trực quan và thuận tiện khi sử dụng, đồng thời nó sẽ giảm lỗi hoạt động bằng giọng nói được đề cập, đồng thời cải thiện độ tin cậy.
◆ Công nghệ cơ sở dữ liệu MS-ACCESS và công nghệ SQL: nó không chỉ được áp dụng để bảo quản và tiêu chuẩn hóa xử lý dữ liệu mà còn thuận tiện cho việc kết nối với Intranet hoặc Internet. Nó cũng có thể kết nối phần mềm Word hoặc Excel vv một cách dễ dàng. Người dùng có thể đọc dữ liệu thử nghiệm gốc chỉ thông qua cơ sở dữ liệu tiêu chuẩn.
◆ Lập trình mô-đun: VBScript có thể phóng to chương trình phóng viên và tham số của người dùng bằng cách tính toán tự động. Người dùng có thể phát triển bằng cách thứ cấp, nó có thể nhận ra các chức năng kiểm tra kéo dài, nén, uốn cong, rách, tước, cắt, v.v. ngoại trừ túi phần mềm.
◆ Chức năng đồ thị đường cong: thông qua lập trình mô-đun, đồ thị đường cong real-time sẽ được hiển thị trong quá trình thử nghiệm và các loại tham số có thể được chọn cho trục tọa độ của đồ thị đường cong. Về lý thuyết, có 169 loại đồ thị, từ đó các tham số có thể được hiển thị.
◆ Hỗ trợ đa cảm biến: nó có thể hỗ trợ 5 cảm biến giá trị lực, 5 cảm biến biến dạng + biến dạng lớn + dịch chuyển, giúp mở rộng phạm vi thử nghiệm rất nhiều.
LƯU Ý: Các yêu cầu tối thiểu của PC: Hệ điều hành Windows 7/Windows 8/Windows 10, giao diện USB2.0/USB3.0, CPU 3.0 GHz, bộ nhớ 4 GB, đĩa cứng 100 GB, màn hình rộng màn hình màu (độ phân giải tối thiểu: 1366*768).
Hardware |
BGD 570/571 Universal Material Tensile Machine |
◆ Kênh đầu vào mô phỏng độc lập ba chiều, bộ chuyển đổi AD 24 bit, bộ khuếch đại khuếch đại được điều khiển bởi chương trình.
◆ Sử dụng quang điện cách điện USB 2.0 để kết nối máy tính, giảm nhiễu và tăng độ tin cậy.
◆ Đơn vị cho lực kiểm tra sử dụng tốc độ cao mới nhất, độ phân giải cao, độ chính xác cao, không có bộ chuyển đổi AD cấp riêng lẻ có thể đến ± 500.000 mã phân đoạn. Nó vượt trội so với bộ khuếch đại sáu cấp và đạt hoặc tiếp cận các tiêu chuẩn quốc tế tiên tiến.
◆ Đơn vị kiểm tra độ méo lớn: hệ thống này sử dụng hệ thống mạch tốc độ cao để thực hiện bộ thu thập bốn góc phần tư của bộ mã hóa quang điện, giải quyết mọi ảnh hưởng đến kết quả kiểm tra do phối màu dưới tốc độ thấp và chuyển hướng kỹ lưỡng, đồng thời tăng độ phân giải gấp bốn lần đến biến dạng lớn của máy kiểm tra độ méo lớn
◆ Đơn vị để kiểm tra độ dịch chuyển: sử dụng hệ thống mạch tốc độ cao để thực hiện bộ thu thập bốn góc phần tư của bộ mã hóa quang điện, giải quyết mọi ảnh hưởng đến kết quả kiểm tra do phối màu dưới tốc độ thấp và chuyển hướng kỹ lưỡng, đồng thời tăng độ phân giải gấp bốn lần đến biến dạng lớn của máy kiểm tra biến dạng lớn.
◆ Đơn vị điều khiển tốc độ: bộ điều khiển kỹ thuật số đầy đủ và tỷ lệ điều chỉnh tốc độ của nó đến 1: 500000, cụ thể là 0,001 ~ 500mm / phút (độ chính xác: 0,1%) và có thể được kiểm tra trong toàn bộ phạm vi.
Thông tin đặt hàng → Các thông số kỹ thuật ↓ |
BGD 570 Máy kéo vật liệu đa năng |
USD 571 Máy kéo vật liệu đa năng |
|
Tối đa. Phạm vi (tùy chọn) |
100N, 200N, 500N, 1KN, 2KN, 5KN, 10KN, (có thể mở rộng đến 20KN) |
50N,500N,5KN,10KN,20KN,50KN |
|
Lớp chính xác |
Lớp 1 |
||
Phạm vi đo của lực kiểm tra |
1%~100% FS (toàn dải) |
||
Lỗi hiển thị của lực kiểm tra |
Trong vòng ±1% (chỉ ra giá trị) / Trong vòng ±0.5% (chỉ ra giá trị) |
||
Độ phân giải của lực lượng thử nghiệm |
± 1 / 500000 tối đa. lực (Không có cấp trong toàn bộ quy trình và giữ độ phân giải không đổi trong toàn bộ quá trình.) |
||
Cảm biến tải |
Cấu hình tiêu chuẩn một cảm biến căng và áp suất (tải tối đa); Có thể thêm tối đa 5 cảm biến. |
||
Chiều rộng kiểm tra hợp lệ |
380mm |
450mm (có thể được mở rộng theo yêu cầu) |
|
Không gian kéo hợp lệ (không bao gồm kẹp) |
1100mm (có thể được kéo dài theo yêu cầu) |
1000mm (có thể được kéo dài theo yêu cầu) |
|
Tốc độ kiểm tra |
0,001~500 mm/phút |
0,001~400 mm/phút |
|
Lỗi hiển thị dịch chuyển |
Trong ±0.5%(Chỉ ra giá trị) / Trong vòng ±0.2%(Chỉ ra giá trị) |
||
Hệ thống kiểm soát biến dạng (Tùy chọn) |
A. Hệ thống đo biến dạng lớn: khoảng cách đo tối thiểu là 10mm, phạm vi biến dạng là 800mm. C. Hệ thống đo biến dạng nhỏ: khoảng cách đo: 25mm, 50mm, 100mm; phạm vi biến dạng: 5mm, 10mm, 25mm |
||
Kiểm soát độ chính xác của tốc độ biến dạng |
Trong phạm vi ± 0,5% giá trị biểu thị (khách hàng có thể lựa chọn biến dạng lớn hoặc biến dạng nhỏ) |
||
Thiết bị an toàn |
Bảo vệ giới hạn điện tử |
||
Thiết bị nâng của nền tảng làm việc |
Điều khiển tự động tốc độ nhanh/chậm, có thể tự di chuyển |
||
Chức năng trả về |
Thủ công hoặc tự động. Sau khi thử nghiệm hoàn thành, nó trở về vị trí ban đầu với tốc độ cao nhất. |
||
Bảo vệ quá tải |
Nếu tải trọng tối đa vượt quá 10%, máy sẽ tự động dừng lại. |
||
Kẹp |
Một bộ kẹp (kẹp đặc biệt cũng có thể được thiết kế theo thông số kỹ thuật mẫu của khách hàng. |
||
Kích thước tổng thể |
700 x 530mx 2200mm (L x W x D) |
880mx 530x 1800mm (L x W x D) |
|
Hệ thống điện |
Máy servo + vít bi có độ chính xác cao ZNT |
Máy servo + truyền động + vít bi có độ chính xác cao |
|
Nguồn điện |
220V, 50HZ |
||
Quyền lực |
0,4 kw |
1,0 kw |
|
Trọng lượng |
300 KG |
380 KG |
