Hệ thống kiểm soát nhiệt độ lò sấy Datapaq EasyTrack3

Tên tiếng anh: Datapaq EasyTrack3 Profiling System	Hãng: FLUKE Process Instruments
Model: EasyTrack3	Xuất xứ: USA

Tổng quan:

Hệ thống kiểm tra nhiệt độ Datapaq EasyTrack3 được thiết kế để lập dữ liệu phân tích nhiệt độ của lò sấy và sản phẩm sơn tĩnh điện, đồng thời cung cấp một công cụ lập dữ liệu về lò sấy dễ dàng và mạnh mẽ.

Với lựa chọn 4 hoặc 6 kênh đo, hệ thống đo nhiệt độ EasyTrack3 cho phép bạn theo dõi và ghi lại nhiệt độ sản phẩm trong lò sấy, sử dụng dữ liệu nhiệt độ chi tiết để:

• Giám sát và chứng minh QA
• Tối ưu hóa hiệu suất lò sơn tĩnh điện của bạn và tiết kiệm chi phí năng lượng
• Xác định các vấn đề tiềm ẩn trong quá trình sơn tĩnh điện của bạn và khắc phục chúng một cách nhanh chóng và hiệu quả

Tùy chỉnh hệ thống EasyTrack3 với bộ ghi dữ liệu nhiệt độ ET3 và lựa chọn hộp cản nhiệt, phần mềm và phạm vi đầu dò để đáp ứng chính xác nhu cầu về quy trình phủ công nghiệp.

---

Đặc trưng:

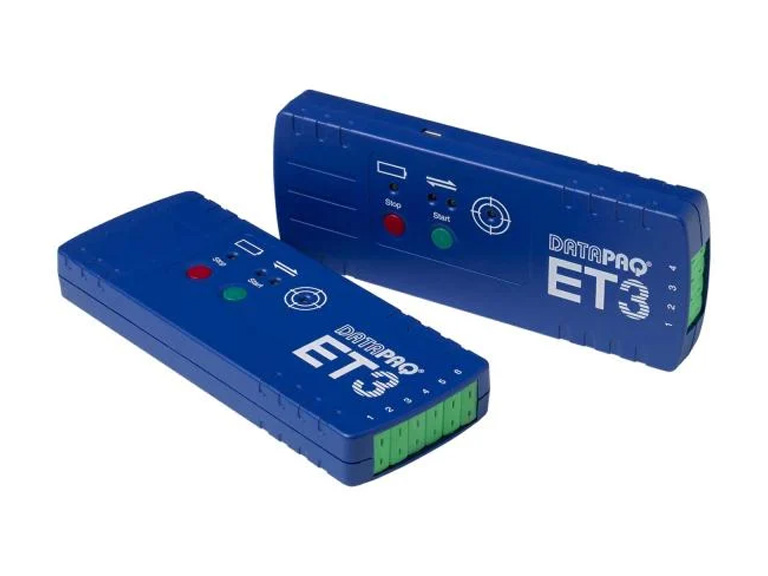

Bộ ghi dữ liệu Datapaq EasyTrack3

Bộ ghi dữ liệu ET3 đảm bảo hồ sơ nhiệt độ chính xác và được thiết kế với thao tác hai nút dễ dàng. Vỏ cảm ứng mát bằng nhựa cho phép xử lý an toàn và thoải mái ngay cả sau những hoạt động đòi hỏi khắt khe nhất. Được cung cấp chứng nhận hiệu chuẩn tích hợp, bộ ghi nhiệt độ ET3 cung cấp khả năng truy xuất nguồn gốc hoàn chỉnh.

Các tính năng của bộ ghi dữ liệu Datapaq ET3 bao gồm:

• Phạm vi đo nhiệt độ: -150 đến 500°C (-238 đến 932°F)
• Lựa chọn 4 hoặc 6 kênh
• Đơn giản chỉ cần 'cắm và sử dụng' với tính năng tự động phát hiện bằng phần mềm
• SmartPaq dành cho các lần chạy đơn giản, chỉ báo “đạt” hoặc “không đạt” khi thoát khỏi lò trực tiếp từ thiết bị ghi
• Tốc độ lấy mẫu thấp tới 0,5 giây
• Dung lượng bộ nhớ: 18.000 bài đọc trên mỗi kênh mỗi lần chạy
• Khả năng chạy nhiều lần của 3 lần chạy được lưu trữ riêng biệt trong bộ ghi
• Dữ liệu hiệu chuẩn trên bo mạch

---

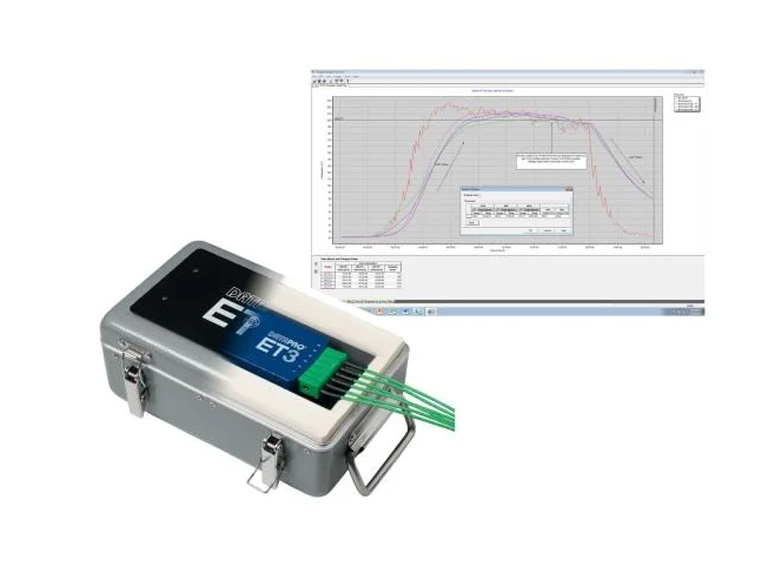

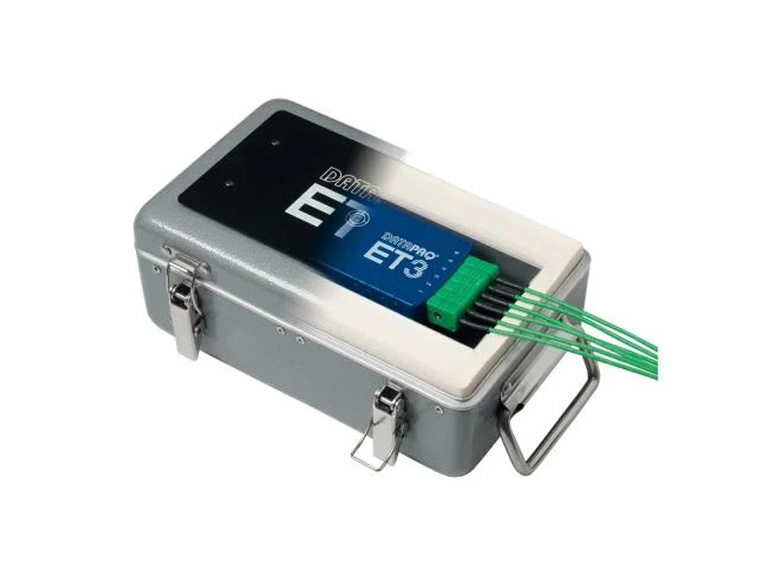

Hộp cản nhiệt EasyTrack3

Hệ thống kiểm tra nhiệt độ lò sấy EasyTrack3 đi kèm với một hộp cản nhiệt đảm bảo khả năng bảo vệ nhiệt mạnh mẽ và hiệu suất liên tục hết lần này đến lần khác.

Hộp cản nhiệt TB0253 cung cấp khả năng bảo vệ trong 2 giờ ở 200°C (392°F); với trọng lượng chỉ 3kg (6,5 lbs) và chiều cao 110mm (4,3 in), thật dễ dàng để vận chuyển.

Hộp cản nhiệt TB0263 được thiết kế cho các quy trình sơn tĩnh điện đòi hỏi khắt khe hơn, trong đó cần phải chạy nhiều lần liên tục và bảo vệ trong 3 giờ ở 200C (392F).

Hệ thống đo nhiệt độ trong lò sấy EasyTrack3 có thể được cung cấp cùng với các tùy chọn hộp cản nhiệt khác cho các quy trình xử lý ở nhiệt độ cao (PTFE, Dacromet, v.v.) hoặc các ứng dụng có không gian hạn chế.

---

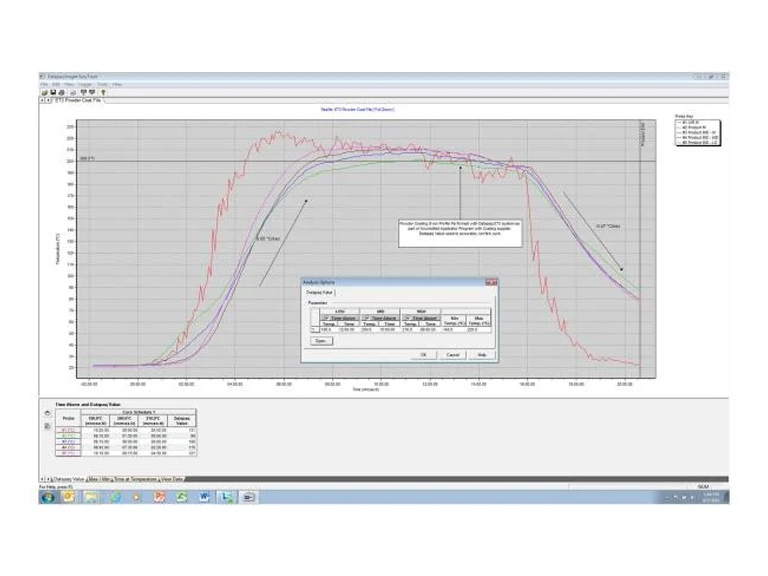

Phần mềm phân tích dữ liệu EasyTrack Insight

Hệ thống kiểm soát nhiệt độ lò EasyTrack3 đi kèm với hai lựa chọn phần mềm; EasyTrack Insight Professional hoặc EasyTrack Insight.

Cả hai phiên bản phần mềm đều xác nhận rằng nhiệt độ xử lý đáp ứng thông số kỹ thuật của nhà sản xuất sơn, thực hiện so sánh giữa các đầu dò, xác định rằng các giá trị Datapaq nằm trong phạm vi dung sai chấp nhận được và đánh giá các thay đổi của tham số quy trình. Chỉ với một cú nhấp chuột đơn giản, bạn có thể in ra một báo cáo hồ sơ đáp ứng tất cả các yêu cầu pháp lý cần thiết.

Ngoài ra, gói phần mềm EasyTrack Insight Professional còn mở khóa các tính năng nâng cao của bộ ghi dữ liệu ET3, chẳng hạn như hoạt động nhiều lần và hoạt động SmartPaq. Nó cũng cung cấp một nền tảng phân tích và báo cáo nâng cao cho phép.

---

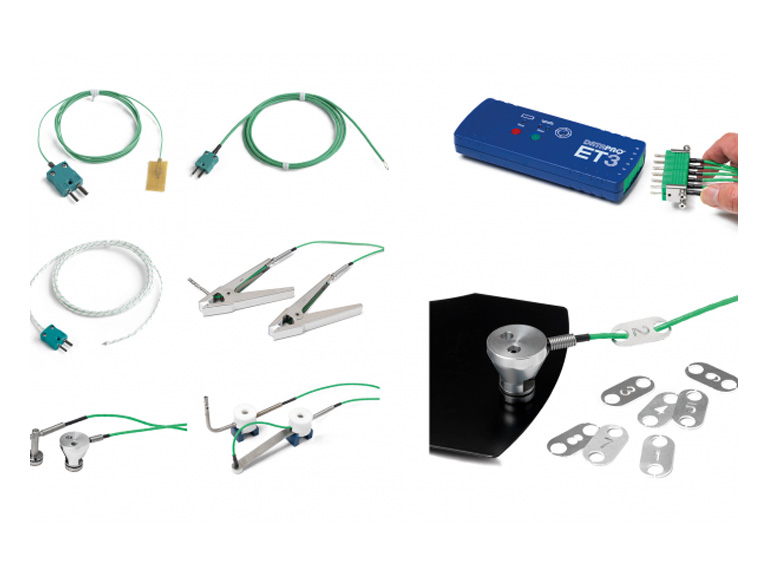

Đầu dò nhiệt độ

Đầu dò nhiệt độ được đặt tại các điểm quan trọng một cách chắc chắn và chính xác trên sản phẩm để đo nhiệt độ trong suốt quá trình đo. Đầu dò nhiệt độ loại K được bọc bốn lớp, 10 sợi PTFE và bọc kim loại có độ bền đặc biệt của chúng tôi được thiết kế cho mục đích đó.

* Mỗi đầu dò nhiệt độ được thiết kế với tiết diện tròn để giảm hiện tượng xoắn và xoắn, đồng thời đi kèm với một đầu cắm/cáp uốn cong chắc chắn. Được chỉ định theo ANSI MC96.1 Giới hạn sai số đặc biệt (± 0,4% hoặc 2,0 °F tùy theo mức nào lớn hơn), bạn có thể đảm bảo số đọc có độ chính xác cao. (Có nhiều độ dài cáp khác nhau.)

---

Phân loại:

Đơn giản chỉ cần chọn hệ thống đáp ứng tốt nhất nhu cầu kiểm tra lò sấy và ngân sách của bạn.

Tùy chọn hệ thống	Ứng dụng	Phần mềm Datapaq Insight	Tiều phu	Hộp cản nhiệt	Đầu dò	Khác
Standard	Tùy chọn ngân sách cho sơn và bột thông thường	EasyTrack	Cho tất cả tùy chọn hệ thống :   DATAPAQ ET4043 (4 kênh) hoặc DATAPAQ ET6063 (6 kênh truyền hình)	DATAPAQ TB0253 2 giờ @ 200 °C (392 °F)	Tiếp xúc / Dán	–
Advanced	Sử dụng cơ bản thường xuyên cho sơn và bột thông thường	EasyTrack		DATAPAQ TB0253 2 giờ @ 200 °C (392 °F)	Kẹp hoặc nam châm	–
Professional	Thường xuyên sử dụng nhiều lò sấy cho các nhà cung cấp sơn hoặc sơn và bột thông thường. Đã thêm sức mạnh phân tích và báo cáo.	EasyTrack Professional		DATAPAQ TB0263 3 giờ @ 200 °C (392 °F)	Tiếp xúc, kẹp hoặc nam châm	Túi đựng Kẹp đầu dò thẻ ID
High temp	Lớp phủ nhiệt độ cao – PTFE hoặc Dacromet	EasyTrack hoặc EasyTrack Professional		DATAPAQ TB5000-HT 1,5 giờ @ 400 °C (752 °F)	Kính HiTemp tiếp xúc chất xơ	–
Low height	Ứng dụng nơi không gian bị giới hạn và/hoặc chiều cao của lò bị hạn chế	EasyTrack hoặc EasyTrack Professional		DATAPAQ TB2037 cao 31mm (1,2 in) 13 phút @ 200 °C (392 °F)	Tiếp xúc / vá, kẹp hoặc nam châm	–

Ứng dụng:

Hệ thống kiểm tra nhiệt độ EasyTrack3 lý tưởng để kiểm soát quy trình phủ công nghiệp, giám sát sản phẩm và kiểm tra đạt/không đạt chất lượng.

Hệ thống EasyTrack3 tùy thuộc vào các hộp cản nhiệt bao gồm mà có các ứng dụng khác nhau:

• Sơn, bột và lớp phủ tùy chỉnh cho OEM
• Nhà cung cấp sơn và bột
• Lớp phủ kim loại
• Lớp phủ PTFE và Dacromet

---

Phụ kiện:

Bộ ghi dữ liệu nhiệt độ (datalogger) Datapaq ET3

Bộ ghi dữ liệu ET3 phù hợp với nhiều ứng dụng phủ và hoàn thiện. Khả năng ghi 18.000 điểm dữ liệu kết hợp với cách sử dụng đơn giản khiến nó trở thành một công cụ thu thập dữ liệu mạnh mẽ và linh hoạt.

• Dung lượng bộ nhớ lớn để phân tích quy trình chi tiết: có thể ghi lên tới 18.000 điểm dữ liệu trên mỗi kênh cặp nhiệt điện cho mỗi lần chạy cấu hình nhiệt độ.
• Bốn hoặc sáu kênh cặp nhiệt điện (tùy thuộc vào kiểu máy; xem bên dưới).
• Sử dụng cặp nhiệt điện loại K.
• Được cung cấp năng lượng bởi pin PP3 kiềm tiêu chuẩn.
• Khoảng thời gian lấy mẫu ngắn, để thu thập dữ liệu tối đa trong thời gian tối thiểu.
• Độ chính xác cao để tuân thủ các thông số kỹ thuật chặt chẽ: ±0,5°C/0,9°F.
• Dữ liệu được trình ghi nhật ký thu thập nhưng chưa được tải xuống ('dữ liệu nóng') được bảo vệ bằng bộ nhớ ổn định hoặc bằng cảnh báo phần mềm nếu cố gắng đặt lại trước khi tải xuống.
• Giao tiếp USB.
• Đo từ xa có dây cứng – với đầy đủ các chức năng phân tích và cảnh báo để cảnh báo người dùng nếu quy trình không đúng đặc điểm kỹ thuật.
• Bốn đèn LED hiển thị trạng thái chính xác hoạt động của máy ghi nhật ký và pin của máy.
• Nút khởi động và dừng để người dùng dễ dàng điều khiển.
• Vỏ chắc chắn và thiết bị điện tử được phủ cho phép hoạt động trong môi trường công nghiệp.
• Có thể đặt lại chỉ bằng nút khởi động, để nhanh chóng và đơn giản.
• Khả năng chạy nhiều lần và phân tích SmartPaq đạt/không đạt ngay lập tức (với phần mềm Insight EasyTrack Professional).
• Kích thước: 20,5 × 67 × 170 mm/0,8 × 2,65 × 6,7 inch. Trọng lượng: 200 g/0,44 lb.

ET4043 - Bộ ghi dữ liệu Datapaq ET3 với 4 kênh đầu dò.

ET6063 - Bộ ghi dữ liệu Datapaq ET3 với 6 kênh đầu dò.

CI1150 - Dây dẫn giao tiếp USB cho bộ ghi dữ liệu ET3

Kết nối logger với PC để cho phép thiết lập lại logger, tải xuống dữ liệu hoặc hiển thị thu thập dữ liệu theo thời gian thực.

BP0003 - Pin cho bộ ghi dữ liệu ET3

Kiềm 9 V, PP3; gói hai. Người dùng có thể thay thế pin. Tối đa sáu gói mỗi lô hàng

---

Hộp cản nhiệt:

TB0253 - Hộp cản nhiệt EasyTrack3 tiêu chuẩn (với Tản nhiệt)

Cấu trúc nhôm, cách nhiệt bằng gốm. Xử lý ở cuối vụ án. Bao gồm tản nhiệt TB9550. Các ứng dụng điển hình: quy trình sơn/bột/sơn điện tử thông thường.

Nhiệt độ. °C	100	150	200	250	300
Nhiệt độ. °F	212	302	392	482	572
Khoảng thời gian (phút)	330	180	120	75	40
Kích thước	Chiều cao: 110 mm (4.3 in) Chiều rộng: 185 mm (7.3 in) Chiều dài: 265 mm (10.4 in)
Trọng lượng	3.0 kg (6.6 lb)

TB9550 - Tản nhiệt cho Hộp cản nhiệt tiêu chuẩn TB0253

Nhựa đúc nguyên khối, số lượng: 1

TB0263 - Hộp cản nhiệt Professional EasyTrack3 (có tản nhiệt)

Cấu trúc bằng nhôm, cách nhiệt bằng gốm. Xử lý ở cuối vụ án. Bao gồm tản nhiệt TB9950. Các ứng dụng điển hình: quy trình sơn/bột/sơn điện tử tiên tiến và các nhà cung cấp sơn.

Nhiệt độ. °C	100	150	200	250	300
Nhiệt độ. °F	212	302	392	482	572
Khoảng thời gian (giờ)	9	4.5	3.0	1.8	1.0
Kích thước	Chiều cao: 125 mm (4.9 in) Chiều rộng: 187 mm (7.4 in) Chiều dài: 297 mm (11.7 in)
Trọng lượng	3.7 kg (8.2 lb)

TB9950 - Tản nhiệt cho hộp cản nhiệt nhiệt Professional TB0263

Nhựa đúc chứa đầy vật liệu thay đổi pha. Nhiệt độ thay đổi pha 58°C/136°F. Nút bịt kín bằng đồng có ren hiệu suất cao. Trọng lượng 1,0 kg/2,2 lb

TB2037 - Hộp cản nhiệt EasyTrack3 chiều cao thấp

Cấu trúc bằng thép không gỉ, cách nhiệt bằng gốm. Không có tản nhiệt. Dành cho các quy trình kéo dài thời gian trong lò phẳng có khe hở thấp.

Nhiệt độ. °C	100	150	200	250	300
Nhiệt độ. °F	212	302	392	482	572
Khoảng thời gian (phút)	30	18	13	-	9
Kích thước	Chiều cao: 31 mm (1.2 in) Chiều rộng: 90 mm (3.5 in) Chiều dài: 229 mm (9.0 in)
Trọng lượng	0.5 kg (1.1 lb)

TB5000-HT - Hộp cản nhiệt EasyTrack3 nhiệt độ cao (có tản nhiệt)

Vỏ bằng thép không gỉ. Sử dụng hai tản nhiệt TB1001 (xem bên dưới), được cung cấp kèm theo. Được trang bị phốt thoát cặp nhiệt điện bằng sợi thủy tinh để vận hành ở nhiệt độ cao. Ứng dụng điển hình: xử lý lớp phủ ở nhiệt độ cao, ví dụ: PTFE, Dacromet

Nhiệt độ. °C	100	150	200	250	300	400
Nhiệt độ. °F	212	302	392	482	572	752
Khoảng thời gian (giờ)	14.5	6.5	4.5	3.5	3	1.5
Kích thước	Chiều cao: 130 mm (5.1 in) Chiều rộng: 190 mm (7.5 in) Chiều dài: 292 mm (11.5 in)
Trọng lượng	6.2 kg (13.7 lb)

TB1001 - Tản nhiệt cho Hộp cản nhiệt nhiệt độ cao TB5000-HT

Vỏ thép không gỉ chứa đầy vật liệu chuyển pha. Nhiệt độ thay đổi pha 58°C/136°F. Hai yêu cầu đối với rào cản nhiệt TB5000-HT

SC0084 - Kẹp giữ cho Hộp cản nhiệt

Bộ 8 kẹp R dùng để khóa chốt trên Hộp cản nhiệt TB0253, TB0263 và TB5000-HT

---

Đầu dò nhiệt độ (Thermocouples) sử dụng với Hệ thống Datapaq EasyTrack3

Đầu dò nhiệt độ tiếp xúc (Exposed Junction Thermocouple)

Được cách điện bằng PTFE để sử dụng ở nhiệt độ lên tới 2565°C (509°F), được dán băng keo, hàn điểm hoặc hàn trực tiếp vào các bộ phận để đo nhiệt độ bề mặt, cũng có thể được sử dụng để đo nhiệt độ môi trường.

• PA0063 1,5m (5ft)
• PA0064 2,0m (6ft)
• PA0064 3.0m (10ft)
• PA0071 8,0m(26ft)

Cáp sợi thủy tinh chịu được nhiệt độ tối đa 500°C (930°F):

• PA0180 3,0m (10ft)
• PA0182 1,5m (5ft)
• PA0181 2,0m (6ft)

Đầu dò nhiệt độ tiếp xúc phản hồi nhanh (Adhesive Patch Thermocouple)

Cách điện bằng PTFE để sử dụng ở nhiệt độ lên tới 265°C (509°F) gắn trực tiếp vào kim loại hoặc nhựa đo nhẹ bằng miếng dán hoặc băng nhiệt độ cao. Lý tưởng khi cần phản ứng nhanh.

• PA0060 1,5m (5ft)
• PA0062 3,0m (10ft)

Đầu dò nhiệt độ không khí Micro Mag

Cách điện bằng PTFE để sử dụng ở nhiệt độ lên tới 265°C (509°F) gắn trực tiếp vào nền kim loại bằng nam châm mạnh có đường kính chỉ 17mm (0,7in). Lý tưởng để đo nhiệt độ không khí ở những nơi kín nhất.

• PA0995 1,5m (5ft)
• PA0996 3,0m (10ft)
• PA0999 6,0m (20ft)

Đầu dò nhiệt độ bề mặt Micro Mag

Gắn trực tiếp vào nền kim loại bằng nam châm mạnh có đường kính chỉ 17mm (0,7in). Lý tưởng để đo nhiệt độ bề mặt ở những nơi kín nhất.

• PA0973 1,5m (5ft)
• PA0974 3,0m (10ft)
• PA0975 6,0m (20ft)

Đầu dò nhiệt độ bề mặt từ tính

Cáp cách điện PTFE gắn trực tiếp vào bề mặt phẳng bằng sắt để đo nhiệt độ bề mặt.

• PA0053 1,5m (5ft)
• PA0054 3,0m (10ft)
• PA0050 6,0m (20ft)

Đầu dò nhiệt độ không khí từ tính

Gắn trực tiếp vào bề mặt phẳng bằng sắt để đo nhiệt độ không khí/môi trường.

• PA0055 1,5m (5ft)
• PA0056 3,0m (10ft)
• PA0059 6,0m (20ft)

Đầu dò nhiệt độ tiếp xúc

Vít trực tiếp vào nền kim loại nặng, lớn.

• PA0081 1,5m (5ft)
• PA0082 3,0m (10ft)

Đầu dò nhiệt độ bề mặt dạng kẹp

Để đo nhiệt độ bề mặt.

• PA0011 1,5m (5ft)
• PA0012 3,0m (10ft)
• PA0016 6,0m (20ft)
• PA1710 1,5m (5ft) sợi thủy tinh cách nhiệt với lớp bện bên ngoài bằng thép không gỉ

Đầu dò nhiệt độ không khí dạng kẹp

Để đo nhiệt độ không khí/môi trường.

• PA0021 1,5m (5ft)
• PA0022 3,0m (10ft)
• PA0025 6,0m (20ft)
• PA1720 1,5m (5ft) sợi thủy tinh cách nhiệt với lớp bện bên ngoài bằng thép không gỉ

Đầu dò nhiệt độ bề mặt dạng kẹp AluClamp

Gắn vào cạnh của bảng để cho phép đo nhiệt độ bề mặt. Tầm với của ngàm kẹp 300mm (12in).

• PA1351 1,5m (5ft)
• PA1352 3,0m (10ft)

Đầu dò nhiệt độ bề mặt IRMag

Đầu dò được thiết kế để đo chất nền kim loại trong lò xử lý IR. Kết hợp gắn dễ dàng với Đầu dò nhiệt độ phản ứng nhanh. Lý tưởng cho lò sửa chữa IR ô tô. Xếp hạng cáp nhiệt độ cao để ngăn ngừa thiệt hại từ các bộ phát IR. Đây là cáp bện bằng thép không gỉ, cách điện bằng sợi thủy tinh cho nhiệt độ lên tới 400°C (750°F).

• PA1361 1,5m (5ft)
• PA1362 3,0m (10ft)

Đầu dò nhiệt độ bằng nhôm dùng cho ngành ô tô

Được cách điện bằng PTFE để sử dụng ở nhiệt độ lên tới 265°C (509°F) và được thiết kế để đo bề mặt vỏ thân xe bằng nhôm. Cuộn suốt có lò xo gắn vào bất kỳ chỗ lõm nào trên lớp da bên trong thân xe. Một cánh tay thép lò xo được điều chỉnh tùy chỉnh để định vị cảm biến nhiệt độ trên lớp da bên ngoài cơ thể.

• PA0030 Al - Giá đỡ Đầu dò hoạt động bằng lò xo tự động
• PA0032 Al - Lắp ráp Ngàm kẹp đầu dò bề mặt tự động 1,5m (5ft)
• PA0033 Al - Lắp ráp Ngàm kẹp đầu dò bề mặt tự động 3,0m (10ft)

---
