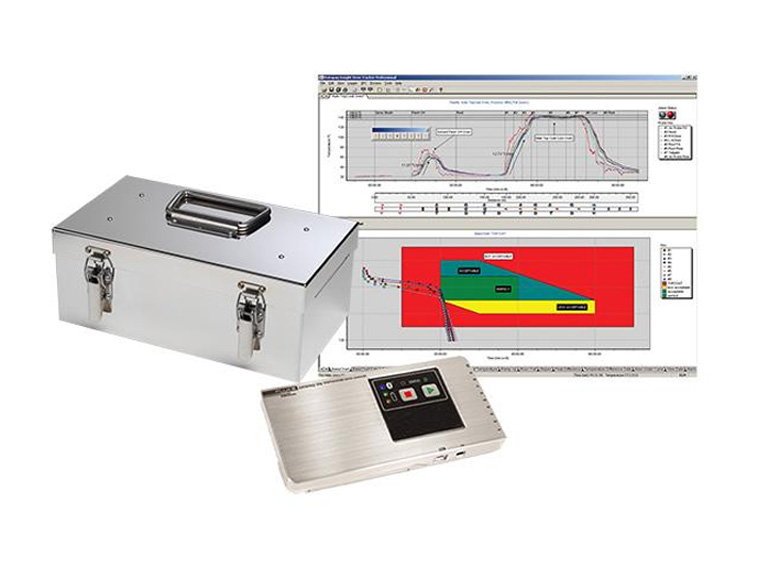

Hệ thống kiểm soát nhiệt độ lò sấy Datapaq AutoPaq

Tên tiếng anh: Datapaq AutoPaq System	Hãng: FLUKE Process Instruments
Model: AutoPaq	Xuất xứ: USA

Tổng quan:

Datapaq AutoPaq là một hệ thống phân tích nhiệt tùy chỉnh để theo dõi nhiệt độ của các quy trình xử lý sơn, chất kết dính và chất bịt kín được sử dụng trong thị trường lắp ráp ô tô. Cung cấp tới 20 kênh đo lường trong một hệ thống duy nhất, Datapaq AutoPaq là công cụ hoàn hảo để thực hiện xác nhận xử lý chi tiết cho các cài đặt mới hoặc tối ưu hóa các dây chuyền hiện có cho các mô hình mới. Với khả năng RF thời gian thực, hệ thống cũng có thể là lựa chọn ưu tiên để giám sát trực tiếp thường xuyên các hoạt động sơn như một phần của quy trình QA tiêu chuẩn

---

Các tính năng và lợi ích:

Lên đến 20 kênh đo cho phép giám sát toàn diện toàn bộ vỏ thân xe như một phần của QA thông thường hoặc xác nhận ra mắt sản phẩm chuyên sâu

Độ chính xác đo là ± 1,6°C (± 2,9°F), cung cấp dữ liệu mà bạn có thể tin cậy và tự tin đưa ra quyết định

Thiết kế máy ghi bằng thép không gỉ chắc chắn để vận hành đáng tin cậy liên tục với nguy cơ hư hỏng do nhiệt ở mức tối thiểu

Giao tiếp Bluetooth® độc đáo giúp thiết lập dễ dàng và nhanh chóng cũng như truy xuất dữ liệu không cần cáp

Khả năng chạy nhiều lần đảm bảo hiệu quả tối đa từ lò sơn đến lò sấy

Một loạt các thanh chắn không chứa silicon cung cấp các lựa chọn an toàn và không nhiễm bẩn để phù hợp với các hoạt động đơn lẻ và nhiều lần

Dòng cặp nhiệt điện được thiết kế có mục đích, mạnh mẽ và chính xác để phù hợp với mọi kiểu dáng thân máy, cho dù là thép, nhôm hay thậm chí là composite

Các tùy chọn đo từ xa RF cho các tùy chọn giám sát trực tiếp theo thời gian thực cho các hoạt động xử lý lò theo mẻ và thậm chí trên băng tải

Phần mềm Oven Insight™ Professional được viết cho kỹ sư sơn ô tô để thực hiện quy trình QA hoặc xác nhận đầy đủ một cách nhanh chóng, hiệu quả và chính xác

---

Giá trị hệ thống:

Với hệ thống Datapaq AutoPaq, bạn có thể kiểm soát hoạt động sơn ô tô của mình, hiểu chi tiết thân xe của bạn đang nóng lên như thế nào và có phương tiện để tối ưu hóa các đặc tính của quy trình một cách tự tin chứ không phải phỏng đoán.

Chất lượng hoàn thiện sản phẩm – chứng minh rằng lò nướng của bạn cung cấp lịch xử lý cần thiết để mang lại các đặc tính vật lý và thẩm mỹ mà bạn yêu cầu; ngăn chặn các vấn đề chưa được khắc phục hoặc khắc phục quá mức cũng như nguy cơ ngừng hoạt động, từ chối hoặc làm lại tốn kém và thu hồi sản phẩm

Xác thực quy trình – tạo báo cáo hồ sơ có thể theo dõi được chứng nhận để chứng minh với bất kỳ khách hàng và cơ quan quản lý nào (Qualicoat; ISO9000; CQI-12) rằng quy trình của bạn đang được kiểm soát; ra mắt các mẫu mới nhanh hơn với các chiến lược tối ưu hóa quy trình hiệu quả, thúc đẩy quá trình sản xuất hoàn chỉnh sớm hơn

Tối ưu hóa năng suất và hiệu quả – sử dụng dữ liệu hồ sơ chính xác để tối ưu hóa lò nướng của bạn; tối đa hóa tốc độ dây chuyền để mang lại năng suất tối ưu mà không gây rủi ro cho chất lượng sản phẩm; thực hiện điều chỉnh điểm đặt nhiệt độ lò để giảm thiểu mức tiêu thụ điện năng – tiết kiệm chi phí năng lượng tiềm năng trong 12 tháng tới

Giải quyết vấn đề nhanh chóng – nêu rõ các vấn đề của lò ngay lập tức và sử dụng thông tin dữ liệu để đề xuất hành động khắc phục; chứng minh rằng bất kỳ dịch vụ hoặc bảo trì nào được thực hiện đều thành công – mỗi giờ sản xuất bị mất đều gây tốn kém cho công ty của bạn

---

Đặc trưng:

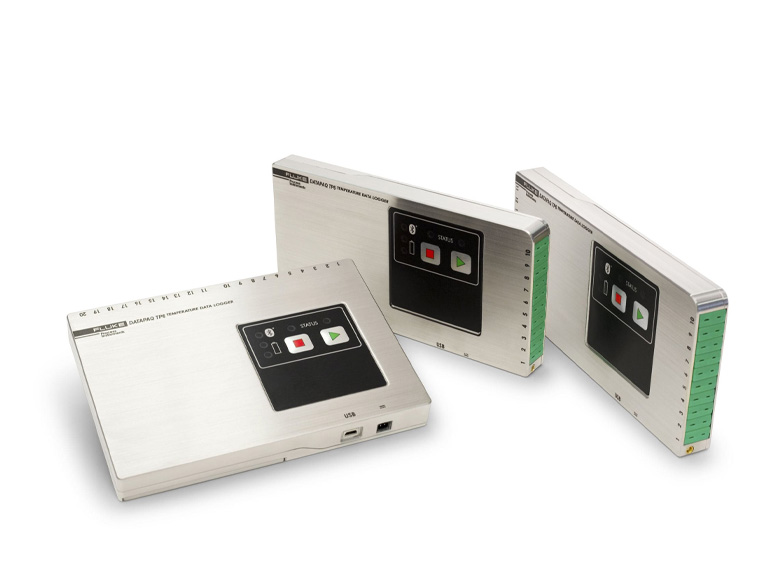

Bộ ghi dữ liệu Datapaq TP6

Datapaq TP6 là giải pháp hoàn hảo cho các ứng dụng lập hồ sơ nhiệt độ cao đòi hỏi khắt khe nhất với vỏ thép không gỉ được gia công cấp 316 và chống nước theo tiêu chuẩn IP67. Sau khi kết hợp với phần mềm Datapaq Insights, nó có thể hiển thị thông tin từ bộ ghi dữ liệu trong thời gian thực thông qua hệ thống Tần số vô tuyến (RF) tùy chọn hoặc qua kết nối USB/Bluetooth tiêu chuẩn.

• Có sẵn trong cấu hình 10 và 20 kênh
• Chống nước (xếp hạng IP67)
• Giao tiếp qua USB hoặc Bluetooth
• Đo từ xa theo thời gian thực qua USB, đo từ xa RF và Bluetooth
• Tùy chọn pin kiềm, NiMH và Lithium
• Tương thích với Datapaq Insight™ dành cho ứng dụng di động

---

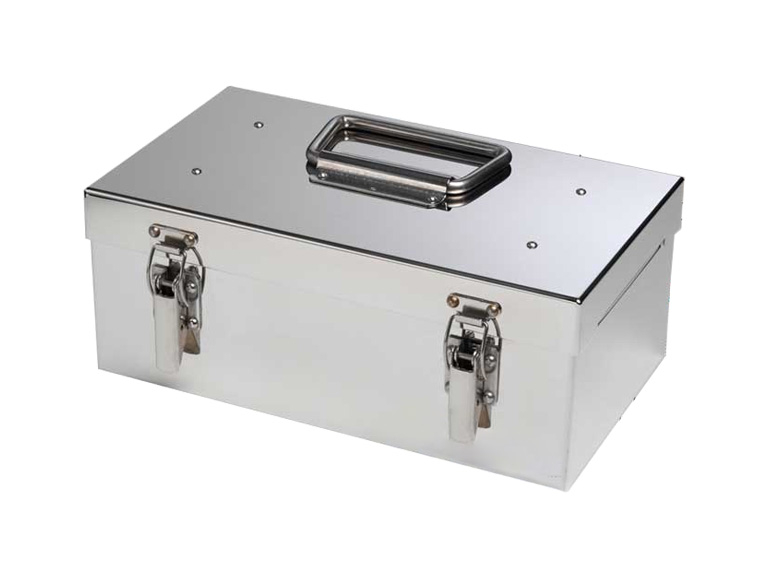

Hộp cản nhiệt AutoPaq

Dòng sản phẩm rào chắn không chứa silicon của chúng tôi cung cấp các lựa chọn an toàn và không nhiễm bẩn để phù hợp với các hoạt động đơn lẻ và nhiều hoạt động. Các tính năng khác bao gồm:

• Vỏ thép không gỉ chắc chắn để tránh hư hỏng do nhiệt
• Rào chắn thoát kép với 10 hoặc 20 kênh cho phép dễ dàng đặt đầu dò vào thân xePhần mềm phân tích dữ liệu EasyTrack Insight

---

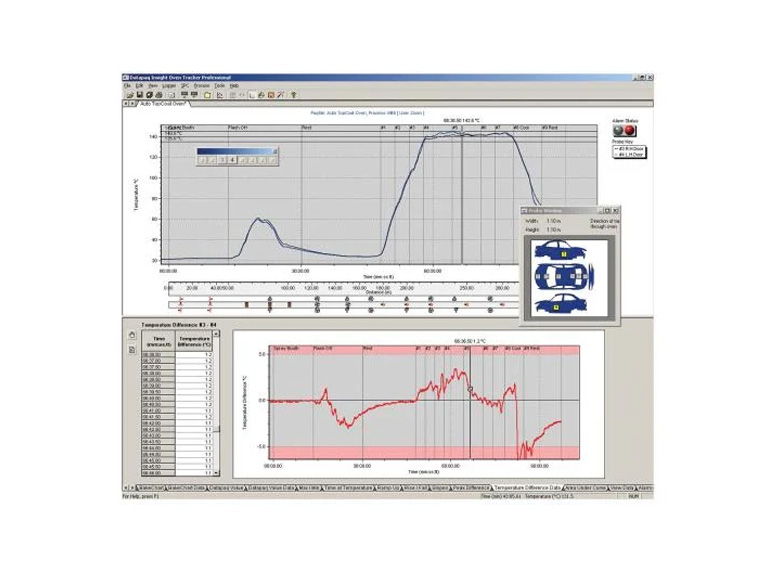

Phần mềm Oven Tracker® Insight™

Phần mềm phân tích Oven Tracker Insight cho phép xem xét, phân tích và báo cáo dữ liệu toàn diện được thiết kế dành riêng cho ứng dụng sơn ô tô, chuyển đổi dữ liệu nhiệt độ thô thành thông tin có ý nghĩa: Giá trị Datapaq (chỉ số xử lý), phần mềm biểu đồ nướng, SPC tự động, phân tích tăng tốc và chênh lệch nhiệt độ công cụ thăm dò. Báo cáo đầy đủ bao gồm bản đồ thăm dò sản phẩm và thư viện ảnh được liên kết

• Đường cong giá trị, tham chiếu và dung sai của Datapaq
• SPC (Kiểm soát quy trình thống kê)
• Chế độ vận hành và phân tích BakeChart
• Cảnh báo phân tích
• Báo cáo toàn diện, liên lạc trực tiếp bằng E-mail

---

Đầu dò nhiệt độ

Dòng đầu dò nhiệt độ sẽ phù hợp với ứng dụng và loại vật liệu sản phẩm, cho dù là thép, nhôm, nhựa hay vật liệu tổng hợp.

Đầu dò nhiệt độ được đặt tại các điểm quan trọng một cách chắc chắn và chính xác trên sản phẩm để đo nhiệt độ trong suốt quá trình đo. Đầu dò nhiệt độ loại K được bọc bốn lớp, 10 sợi PTFE và bọc kim loại có độ bền đặc biệt của chúng tôi được thiết kế cho mục đích đó.

* Mỗi đầu dò nhiệt độ được thiết kế với tiết diện tròn để giảm hiện tượng xoắn và xoắn, đồng thời đi kèm với một đầu cắm/cáp uốn cong chắc chắn. Được chỉ định theo ANSI MC96.1 Giới hạn sai số đặc biệt (± 0,4% hoặc 2,0 °F tùy theo mức nào lớn hơn), bạn có thể đảm bảo số đọc có độ chính xác cao. (Có nhiều độ dài cáp khác nhau.)

---

Ứng dụng:

Datapaq AutoPaq được thiết kế đặc biệt để sử dụng trong lắp ráp ô tô và cung cấp linh kiện, các OEM sơn/bột/sơn điện tử thông thường và các máy phủ tùy chỉnh lớn. Nó cho phép tối ưu hóa nhiệt độ điểm đặt của lò và các thông số quy trình để tối đa hóa công suất và giảm chi phí vận hành. Nó cũng tạo điều kiện thuận lợi cho việc áp dụng nhanh chóng và tự tin các thiết kế và vật liệu mới thông qua việc kiểm soát chính xác các đặc tính gia nhiệt.

---

Phụ kiện:

Đầu dò nhiệt độ (Thermocouples) sử dụng với Hệ thống Datapaq AutoPaq

Đầu dò nhiệt độ tiếp xúc (Exposed Junction Thermocouple)

Được cách điện bằng PTFE để sử dụng ở nhiệt độ lên tới 2565°C (509°F), được dán băng keo, hàn điểm hoặc hàn trực tiếp vào các bộ phận để đo nhiệt độ bề mặt, cũng có thể được sử dụng để đo nhiệt độ môi trường.

• PA0063 1,5m (5ft)
• PA0064 2,0m (6ft)
• PA0064 3.0m (10ft)
• PA0071 8,0m(26ft)

Cáp sợi thủy tinh chịu được nhiệt độ tối đa 500°C (930°F):

• PA0180 3,0m (10ft)
• PA0182 1,5m (5ft)
• PA0181 2,0m (6ft)

Đầu dò nhiệt độ tiếp xúc phản hồi nhanh (Adhesive Patch Thermocouple)

Cách điện bằng PTFE để sử dụng ở nhiệt độ lên tới 265°C (509°F) gắn trực tiếp vào kim loại hoặc nhựa đo nhẹ bằng miếng dán hoặc băng nhiệt độ cao. Lý tưởng khi cần phản ứng nhanh.

• PA0060 1,5m (5ft)
• PA0062 3,0m (10ft)

Đầu dò nhiệt độ không khí Micro Mag

Cách điện bằng PTFE để sử dụng ở nhiệt độ lên tới 265°C (509°F) gắn trực tiếp vào nền kim loại bằng nam châm mạnh có đường kính chỉ 17mm (0,7in). Lý tưởng để đo nhiệt độ không khí ở những nơi kín nhất.

• PA0995 1,5m (5ft)
• PA0996 3,0m (10ft)
• PA0999 6,0m (20ft)

Đầu dò nhiệt độ bề mặt Micro Mag

Gắn trực tiếp vào nền kim loại bằng nam châm mạnh có đường kính chỉ 17mm (0,7in). Lý tưởng để đo nhiệt độ bề mặt ở những nơi kín nhất.

• PA0973 1,5m (5ft)
• PA0974 3,0m (10ft)
• PA0975 6,0m (20ft)

Đầu dò nhiệt độ bề mặt từ tính

Cáp cách điện PTFE gắn trực tiếp vào bề mặt phẳng bằng sắt để đo nhiệt độ bề mặt.

• PA0053 1,5m (5ft)
• PA0054 3,0m (10ft)
• PA0050 6,0m (20ft)

Đầu dò nhiệt độ không khí từ tính

Gắn trực tiếp vào bề mặt phẳng bằng sắt để đo nhiệt độ không khí/môi trường.

• PA0055 1,5m (5ft)
• PA0056 3,0m (10ft)
• PA0059 6,0m (20ft)

Đầu dò nhiệt độ tiếp xúc

Vít trực tiếp vào nền kim loại nặng, lớn.

• PA0081 1,5m (5ft)
• PA0082 3,0m (10ft)

Đầu dò nhiệt độ bề mặt dạng kẹp

Để đo nhiệt độ bề mặt.

• PA0011 1,5m (5ft)
• PA0012 3,0m (10ft)
• PA0016 6,0m (20ft)
• PA1710 1,5m (5ft) sợi thủy tinh cách nhiệt với lớp bện bên ngoài bằng thép không gỉ

Đầu dò nhiệt độ không khí dạng kẹp

Để đo nhiệt độ không khí/môi trường.

• PA0021 1,5m (5ft)
• PA0022 3,0m (10ft)
• PA0025 6,0m (20ft)
• PA1720 1,5m (5ft) sợi thủy tinh cách nhiệt với lớp bện bên ngoài bằng thép không gỉ

Đầu dò nhiệt độ bề mặt dạng kẹp AluClamp

Gắn vào cạnh của bảng để cho phép đo nhiệt độ bề mặt. Tầm với của ngàm kẹp 300mm (12in).

• PA1351 1,5m (5ft)
• PA1352 3,0m (10ft)

Đầu dò nhiệt độ bề mặt IRMag

Đầu dò được thiết kế để đo chất nền kim loại trong lò xử lý IR. Kết hợp gắn dễ dàng với Đầu dò nhiệt độ phản ứng nhanh. Lý tưởng cho lò sửa chữa IR ô tô. Xếp hạng cáp nhiệt độ cao để ngăn ngừa thiệt hại từ các bộ phát IR. Đây là cáp bện bằng thép không gỉ, cách điện bằng sợi thủy tinh cho nhiệt độ lên tới 400°C (750°F).

• PA1361 1,5m (5ft)
• PA1362 3,0m (10ft)

Đầu dò nhiệt độ bằng nhôm dùng cho ngành ô tô

Được cách điện bằng PTFE để sử dụng ở nhiệt độ lên tới 265°C (509°F) và được thiết kế để đo bề mặt vỏ thân xe bằng nhôm. Cuộn suốt có lò xo gắn vào bất kỳ chỗ lõm nào trên lớp da bên trong thân xe. Một cánh tay thép lò xo được điều chỉnh tùy chỉnh để định vị cảm biến nhiệt độ trên lớp da bên ngoài cơ thể.

• PA0030 Al - Giá đỡ Đầu dò hoạt động bằng lò xo tự động
• PA0032 Al - Lắp ráp Ngàm kẹp đầu dò bề mặt tự động 1,5m (5ft)
• PA0033 Al - Lắp ráp Ngàm kẹp đầu dò bề mặt tự động 3,0m (10ft)
