Vesta Mini Quick Push-In Fittings QM Series

Giá: Liên hệ

Còn hàng Mã SP: Vesta QM Series

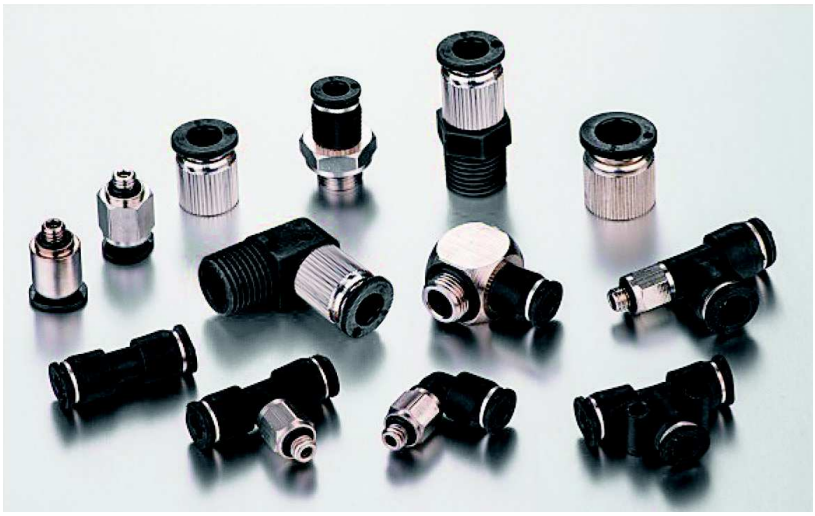

Vesta Mini Quick Push-In Fittings QM Series

Nhà sản xuất: Vesta

Xuất xứ: Ý

Ứng dụng: Phụ kiện khí nén

Tổng quan:

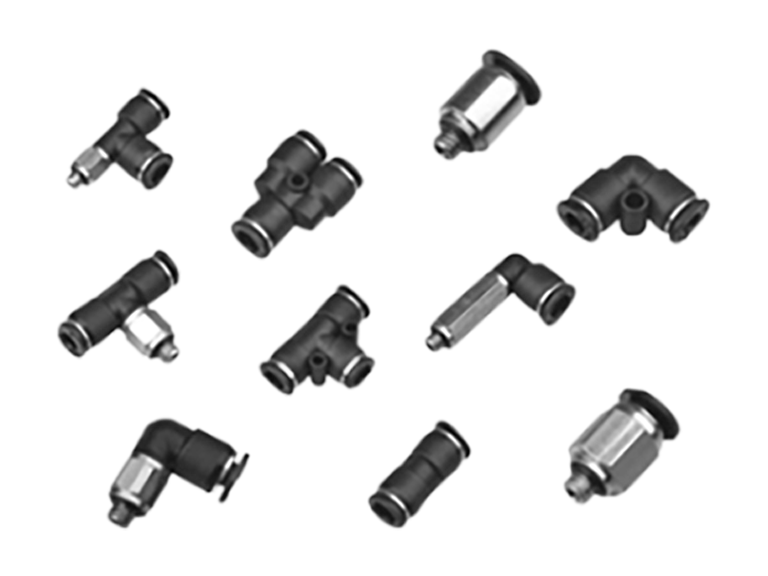

Mini Quick Push-In Fittings QM Series

Phụ kiện đầu nối nhanh khí nén QM Series cho phép kết nối rất nhanh và an toàn trong lĩnh vực tự động hóa khí nén.

Nhiều loại mẫu mã, phiên bản và kích cỡ có sẵn làm cho phụ kiện QM rất linh hoạt trong mọi ứng dụng của van và xi lanh.

Tính năng kỹ thuật (File PDF)

Vesta Mini Quick Push-In Fittings QM Serie

Phân loại:

Mini Quick Push-In Fittings QM Series

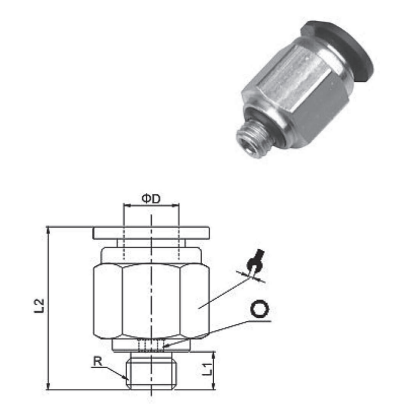

Mini Quick Push-In Fittings QM CG

MODEL	Ø D	R	L1	L2	O	KHÓA
QM CG 03 M3	3	M3X0,5	3,5	15		8
QM CG 03 M5		M5X0,8	3,5	16	2	8
QM CG 03 M6		M6X1,0	4	16	2	8
QM CG 03 R8		R1/8	7,5	15	2	10
QM CG 03 G8		G1/8	5,5	14,6	2	14
QM CG 04 M3	4	M3X0,5	3,5	17,5		8
QM CG 04 M5		M5X0,8	3,5	18,5	2	8
QM CG 04 M6		M6X1,0	4	19	2	8
QM CG 04 R8		R1/8	7,5	16	3	10
QM CG 04 G8		G1/8	5,5	15,2	3	14
QM CG 04 G4		G1/4	7,5	17,2	3	17
QM CG 06 M3	6	M3X0,5	3,5	18		10
QM CG 06 M5		M5X0,8	3,5	18	2	10
QM CG 06 M6		M6X1,0	4	18,5	2	10
QM CG 06 R8		R1/8	7,5	18,5	4	10
QM CG 06 G8		G1/8	5,5	17,2	4	13
QM CG 06 G4		G1/4	7,5	18,5	4	17

Mini Quick Push-In Fittings QM CG

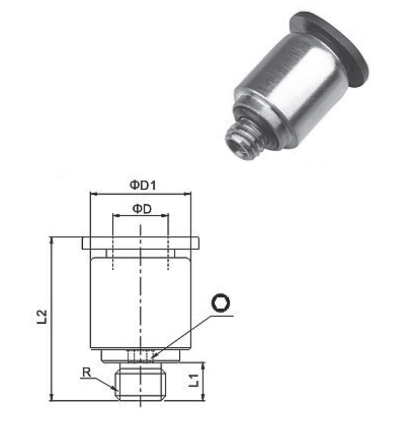

Mini Quick Push-In Fittings QM GG

MODEL	Ø D	R	L1	L2	Ø D1	O
QM GG 03 M3	3	M3X0,5	3,5	15	6,5
QM GG 03 M5		M5X0,8	3,5	16	7	2
QM GG 03 M6		M6X1,0	4	16	8	2
QM GG 03 G8		G1/8	5,5	14,6	14	2
QM GG 04 M3	4	M3X0,5	3,5	17,5	8
QM GG 04 M5		M5X0,8	3,5	18	8	2
QM GG 04 M6		M6X1,0	4	18,5	9	2
QM GG 04 M7		M7X1,0	5,5	20	9	3
QM GG 04 R8		R1/8	7,5	15,5	10	3
QM GG 04 G8		G1/8	5,5	15,2	14	3
QH GG 04 G4		G1/4	7,5	17,2	17	3
QM GG 06 M3	6	M3X0,5	3,5	18	10
QM GG 06 M5		M5X0,8	3,5	18	10	2
QM GG 06 M6		M6X1,0	4	18,5	10	2
QM GG 06 M7		M7X1,0	4,5	19,5	10	4
QM GG 06 R8		G1/8	7,5	18,5	10	4
QM GG 06 G8		G1/8	5,5	17,6	14	4
QM GG 06 G4		G1/4	7,5	18,5	17	4

Mini Quick Push-In Fittings QM GG

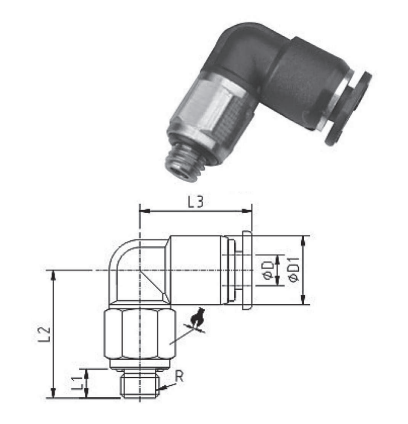

Mini Quick Push-In Fittings QM LG

MODEL	Ø D	R	L1	L2	L3	Ø D1	KHÓA
QM LG 03 M3	3	M3X0,5	3,5	16	12	7,5	8
QM LG 06 M5		M5X0,8	3,5	16	12	7,5	8
QM LG 06 M6		M6X1,0	4	16,5	12	7,5	8
QM LG 03 R8		R1/8	7,5	16,5	12	7,5	10
QM LG 03 G8		G1/8	5,5	16	12	7,5	14
QM LG 04 M3	4	M3X0,5	3,5	17,2	14	9,5	8
QM LG 04 M5		M5X0,8	3,5	17,2	14	9,5	8
QM LG 04 M6		M6X1,0	4	17,6	14	9,5	10
QM LG 04 R8		R1/8	7,5	18	14	9,5	10
QM LG 04 G8		G1/8	5,5	16,5	14	9,5	13
QM LG 04 G4		G1/4	7,5	19,5	14	9,5	17
QM LG 06 M5	6	M5X0,8	3,5	17,2	16	11,5	8
QM LG 06 M6		M6X1,0	4	17,6	16	11,5	10
QM LG 06 R8		R1/8	7,5	18	16	11,5	10
QM LG 06 G8		G1/8	5,5	16,5	16	11,5	13
QM LG 06 G4		G1/4	7,5	19,5	16	11,5	17

Mini Quick Push-In Fittings QM LG

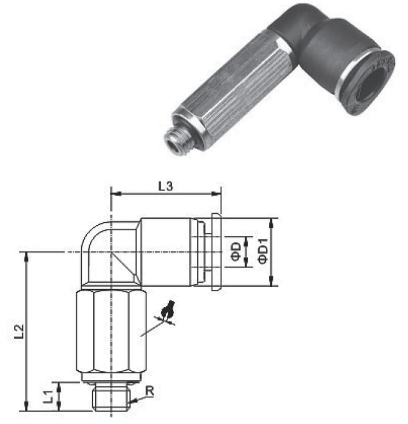

Mini Quick Push-In Fittings QM HG

MODEL	Ø D	R	L1	L2	L3	Ø D1	KHÓA
QM HG 03 M3	3	M3X0,5	3,5	24	12	7,5	8
QM HG 06 M5		M5X0,8	3,5	24	12	7,5	8
QM HG 06 M6		M6X1,0	4	24,5	12	7,5	8
QM HG 03 R8		R1/8	7,5	24,5	12	7,5	10
QM HG 03 G8		G1/8	5,5	24	12	7,5	14
QM HG 04 M3	4	M3X0,5	3,5	29,2	14	9,5	8
QM HG 04 M5		M5X0,8	3,5	29,2	14	9,5	8
QM HG 04 M6		M6X1,0	4	29,6	14	9,5	10
QM HG 04 R8		R1/8	7,5	30	14	9,5	10
QM HG 04 G8		G1/8	5,5	28,5	14	9,5	14
QM HG 04 G4		G1/4	7,5	31,5	14	9,5	17
QM HG 06 M5	6	M5X0,8	3,5	29,2	16	11,5	8
QM HG 06 M6		M6X1,0	4	29,6	16	11,5	10
QM HG 06 R8		R1/8	7,5	30	16	11,5	10
QM HG 06 G8		G1/8	5,5	28,5	16	11,5	14
QM HG 06 G4		G1/4	7,5	31,5	16	11,5	17

Mini Quick Push-In Fittings QM HG

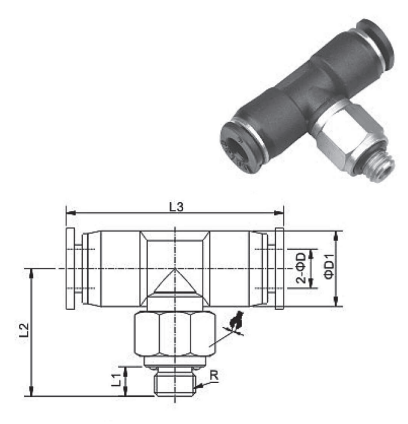

Mini Quick Push-In Fittings QM BG

MODEL	Ø D	R	L1	L2	L3	Ø D1	KHÓA
QM BG 03 M3	3	M3X0,5	3,5	16	24	7,5	8
QM BG 06 M5		M5X0,8	3,5	16	24	7,5	8
QM BG 06 M6		M6X1,0	4	16,5	24	7,5	8
QM BG 03 R8		R1/8	7,5	16,5	24	7,5	10
QM BG 03 G8		G1/8	5,5	16	24	7,5	14
QM BG 04 M3	4	M3X0,5	3,5	16,2	28	9,5	8
QM BG 04 M5		M5X0,8	3,5	17,2	28	9,5	8
QM BG 04 M6		M6X1,0	4	17,6	28	9,5	10
QM BG 04 R8		R1/8	7,5	18	28	9,5	10
QM BG 04 G8		G1/8	5,5	16,5	28	9,5	14
QM BG 04 G4		G1/4	7,5	19,5	28	9,5	17
QM BG 06 M5	6	M5X0,8	3,5	18,2	32	11,5	8
QM BG 06 M6		M6X1,0	4	18,6	32	11,5	10
QM BG 06 R8		R1/8	7,5	19	32	11,5	10
QM BG 06 G8		G1/8	5,5	16,5	32	11,5	14
QM BG 06 G4		G1/4	7,5	19,5	32	11,5	17

Mini Quick Push-In Fittings QM BG

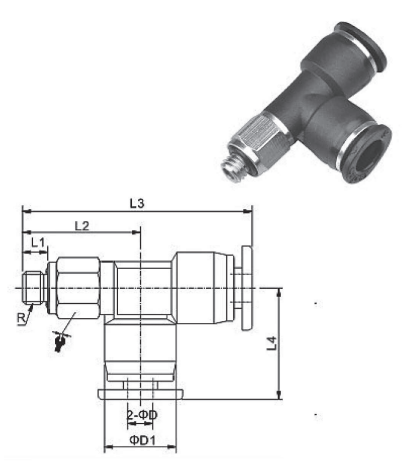

Mini Quick Push-In Fittings QM DG

MODEL	Ø D	R	L1	L2	L3	L4	Ø D1	KHÓA
QM DG 03 M3	3	M3X0,5	3,5	16	28	12	7,5	8
QM DG 06 M5		M5X0,8	3,5	16	28	12	7,5	8
QM DG 06 M6		M6X1,0	4	16,5	28,5	12	7,5	8
QM DG 03 R8		R1/8	7,5	16,5	28,5	12	7,5	10
QM DG 03 G8		G1/8	5,5	16	28	12	7,5	14
QM DG 04 M3	4	M3X0,5	3,5	16,2	30,2	14	9,5	8
QM DG 04 M5		M5X0,8	3,5	17,2	31,2	14	9,5	8
QM DG 04 M6		M6X1,0	4	17,6	31,6	14	9,5	10
QM DG 04 R8		R1/8	7,5	18	32	14	9,5	10
QM DG 04 G8		G1/8	5,5	16,5	30,5	14	9,5	14
QM DG 04 G4		G1/4	7,5	19,5	33,5	14	9,5	17
QM DG 06 M5	6	M5X0,8	3,5	18,2	32,7	14,5	11,5	8
QM DG 06 M6		M6X1,0	4	18,6	33,1	14,5	11,5	10
QM DG 06 R8		R1/8	7,5	19	33,5	14,5	11,5	10
QM DG 06 G8		G1/8	5,5	16,5	32,5	16	11,5	14
QM DG 06 G4		G1/4	7,5	19,5	33,5	16	11,5	17

Mini Quick Push-In Fittings QM DG

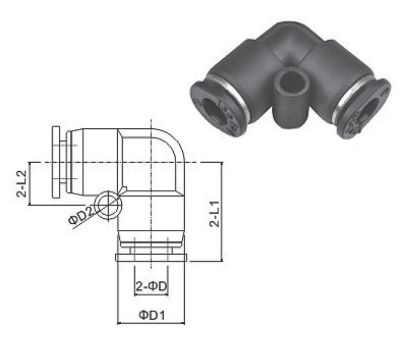

Mini Quick Push-In Fittings QM V

MODEL	Ø D	Ø D1	Ø D2	L1	L2
QM V 03	3	7,5	3,2	12	4,8
QM V 04	4	9,5	3,2	14,5	6
QM V 06	6	11,5	3,2	16	6,5

Mini Quick Push-In Fittings QM V

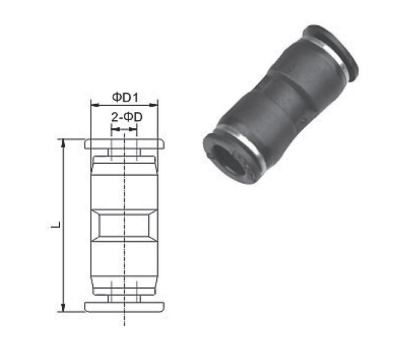

Mini Quick Push-In Fittings QM I

MODEL	Ø D	Ø D1	L
QM I 03	3	7,5	21
QM I 04	4	9,5	26,5
QM I 06	6	11,5	27,5

Mini Quick Push-In Fittings QM I

Mini Quick Push-In Fittings QM E

MODEL

Ø D

Ø D1

Ø D2

Xem thêm chi tiết sản phẩm ▼

Applications – Applicazioni	compressed air/vacuum - Aria compressa /vuoto
Fluid - Fluido	Air (no other gases or liquids) - Aria (no altri fluidi)
Working pressure - Pressione di lavoro	0 - 10 bar
Max Pressure - Massima pressione	12 bar
Vacuum – Depressione	-1 bar
Operating Temperature - Range di temperatura	- 5 °C + 60 °C
Recommended hoses - Tubi consigliati	Nylon, Polyurethane, Rilsan - Nylon, Poliuretano, Rilsan

Xem thêm Thông số kỹ thuật ▼
