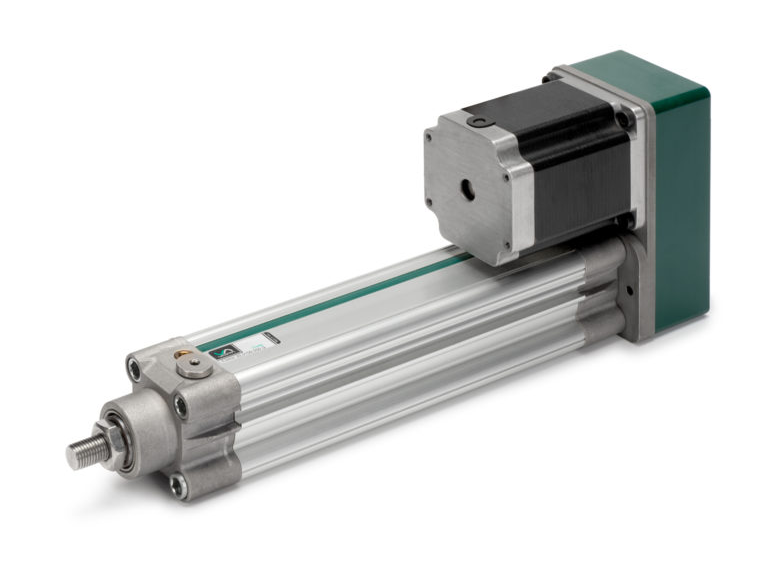

Vesta Electric Cylinders ESNW Series

Vesta Electric Cylinders ESNW Series

Nhà sản xuất: Vesta

Xuất xứ: Ý

Ứng dụng: Phụ kiện khí nén, phụ tùng thay thế khí nén, bộ dẫn hướng xylanh,

Electric Cylinders ESNW Series là dòng xy lanh điện có cơ cấu dẫn động tuyến tính (loại cơ –điện) đơn giản là chỉ cần dây dẫn và nguồn điện. Cấu tạo xi lanh điện được sử dụng để chuyển đổi năng lượng điện thành mô-men xoắn.

Bộ truyền động ESNW được phát triển cho ứng dụng yêu cầu chuyển động tuyến tính và định vị ở mức độ chính xác cao, khả năng lặp lại và sự thay đổi tốc độ trong hệ thống được đồng bộ hóa.

Chúng được chế tạo bằng một vít bi, được quay bằng động cơ điện và một đai ốc bi dẫn động pít-tông bên ngoài của xi-lanh ISO 15552.

Phiên bản đường kính Ø32 cần ngăn chặn chuyển động quay của thanh pít-tông bằng hệ thống bên ngoài bổ sung như GLC hoặc GLH, hoặc cách khác là một thanh pít-tông khóa chắc chắn vào bộ phận chuyển động tuyến tính của máy. Tuy nhiên, phiên bản đường kính Ø50 có hệ thống chống xoay dẫn hướng bên trong.

Tính năng kỹ thuật (File PDF)

Bộ truyền động ESNW có sẵn hai phiên bản:

ESNW - L với hộp số đồng trục trực tiếp

ESNW - G với hộp số truyền động bánh răng.

Kích thước lỗ khoan có sẵn cho cả hai phiên bản L và G là đường kính 32 mm và 50 mm. Khoảng cách trên vít bi có thể là 5 hoặc 12,7 mm.

Phiên bản đường kính 32 cần ngăn quay thanh pít-tông bằng hệ thống bên ngoài bổ sung như GLC hoặc GLH, hoặc cách khác là một thanh pít-tông khóa mạnh vào bộ phận chuyển động tuyến tính của máy. Tuy nhiên, phiên bản đường kính 50 có hệ thống chống quay dẫn hướng bên trong cho cần pít-tông và nếu cần lực chống quay mạnh hơn, có thể sử dụng dẫn hướng GLCE hoặc GLHE.

Theo yêu cầu, các bộ truyền động ESNW được trang bị và cung cấp các động cơ bước: MP2331300 AP08-1,6 Nm cho 032, MP3438430 AX08-4,6 Nm hoặc MP3451640 AX08-7,6 Nm cho Ø50.

Toàn bộ các xi lanh ESNW rất phù hợp cho trục thẳng đứng, hệ thống lắp ráp, hệ thống thử nghiệm, hệ thống xếp hàng và truyền động. Hiện đã có các lỗ khoan mới 63 và 80.
