Vesta Anti-Rotation Cylinders AW 6/8 Series

Giá: Liên hệ

Còn hàng Mã SP: Vesta AW 6/8 Series

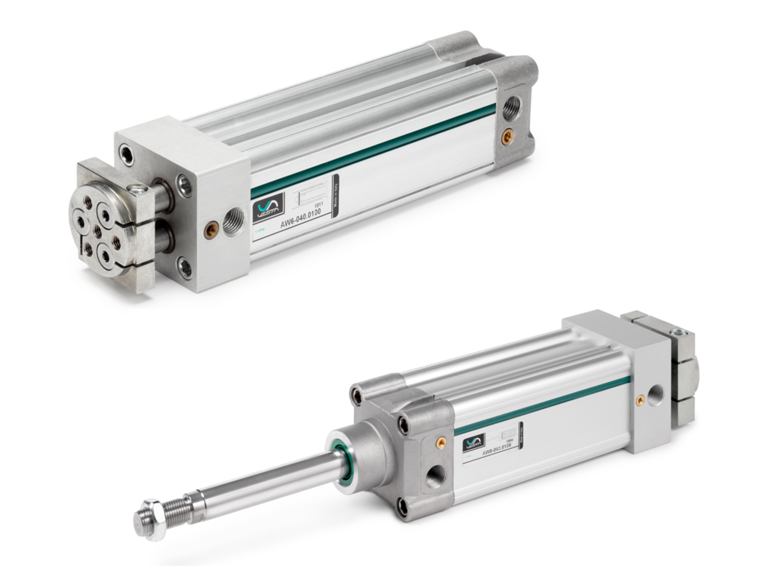

Vesta Anti-Rotation Cylinders AW 6/8 Series

Nhà sản xuất: Vesta

Xuất xứ: Ý

Ứng dụng: Phụ kiện khí nén, phụ tùng thay thế khí nén, bộ dẫn hướng xylanh, đế cố định xy lanh, xy lanh khí nén, xy lanh chống xoay,…

Tổng quan:

Anti-Rotation Cylinders AW Series

Anti-Rotation Cylinders AW Series là xy lanh dòng xy lanh chống xoay với thân vuông hoạt động kiểu tác kép ( 2 chiều khí) sử dụng 1 đầu trục đầu xy lanh có thiết kế chống xoay để đảm bảo cho trục xy lanh khi họat động không bị xoay. Với chức năng chuyển hóa năng lượng của khí nén thành động năng thực hiện việc ép, nghiền, đẩy, kéo… thì xy lanh này có khả năng ứng dụng đa dạng. Một xy lanh SMC CDM2KB hoàn chỉnh sẽ bao gồm nhiều bộ phận như: ty, nòng, đế, lỗ cấp khí, lỗ thoát khí…

Các xi lanh này có sẵn từ đường kính Ø30 đến Ø63, với đầu bằng hợp kim nhôm, thanh pít-tông bằng thép không gỉ và thùng ống nhôm định hình ép đùn.

Tính năng kỹ thuật (File PDF)

Anti-Rotation Cylinders AW 6/8 Series

Phân loại:

Anti-Rotation Cylinders AW 6/8 Series

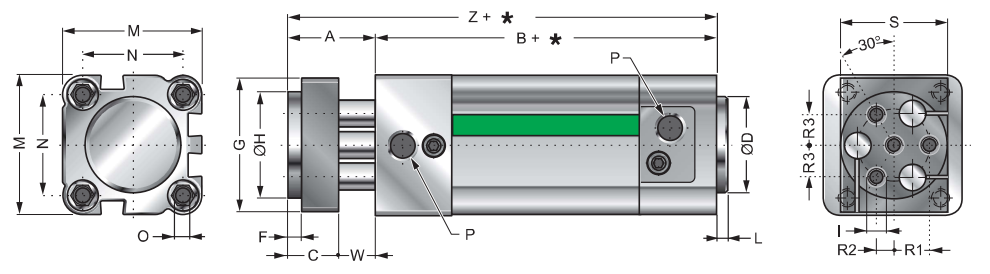

Triple piston rods basic cylinder AW 6

Bore	A	B	C	ØD	F	G	ØH	ØI	L	M	N	ØO	ØP	R1	R2	R3	S	W	Z	Stems Diameter
32	26	102	15	30	4	40	32	M6	4	45	32,5	M6	G1/8	10	5	8,7	40	11	128	8
40	30	112	15	35	4	45	40	M8	4	55	38	M6	G1/4	12,5	6,3	9,3	40	15	142	12
50	34	117	18	40	5	55	50	M8	4	65	46,5	M8	G1/4	15,5	7,8	13,4	50	16	151	12
63	36	124	22	45	5	70	63	M10	4	80	56,5	M8	G3/8	19	9,5	15,2	63	14	160	16

Cylinder AW6

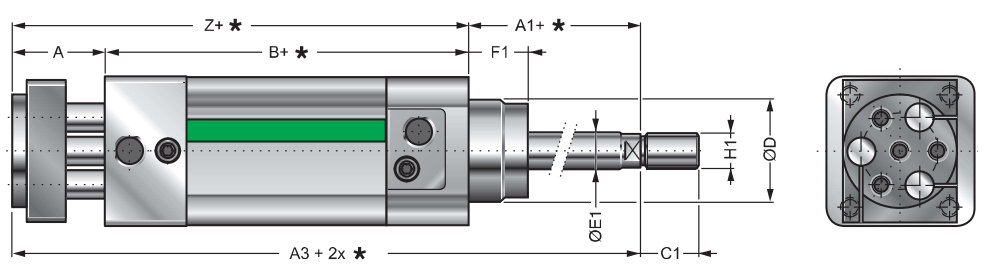

Triple piston rods + Through piston rods AW 8

Bore	A	A1	A3	B	C1	CH	ØD	ØE1	F1	ØH1	Z
32	26	26	154	102	20	10	30	12	18	M10x1,25	128
40	30	30	172	112	24	13	35	16	21,5	M12x1,25	142
50	34	37	194	117	32	17	40	20	28	M16x1,5	151
63	36	37	197	124	32	17	45	20	28,5	M16x1,5	160

Cylinder AW8

Phụ kiện:

Anti-Rotation Cylinders AW 6/8 Series

Các phụ kiện có thể được gắn trên ống định hình hoặc trên các đầu bịt bằng cách sử dụng các chốt cố định tiêu chuẩn.

seals kit cylinders aw series

Xem thêm chi tiết sản phẩm ▼

End caps	Aluminium alloy
Piston rods	Stainless steel X20 Cr 13
Barrel	Extruded profiled aluminium tube
Seals	NBR rubber and polyurethane.
Cushioning	Micrometric control
Environment temperature range	-10 °C ÷ +80 °C
Temperature range of medium	0 °C ÷ +40 °C
Lubrication	Not required
Medium	filtered air
Max operating pressure	10 bar

Xem thêm Thông số kỹ thuật ▼
