Thiết bị máy đo, kiểm tra, phân tích chất lượng khí nén hãng CS-INSTRUMENT model DS500

Thiết bị máy đo, kiểm tra, phân tích chất lượng khí nén hãng CS-INSTRUMENT model DS500

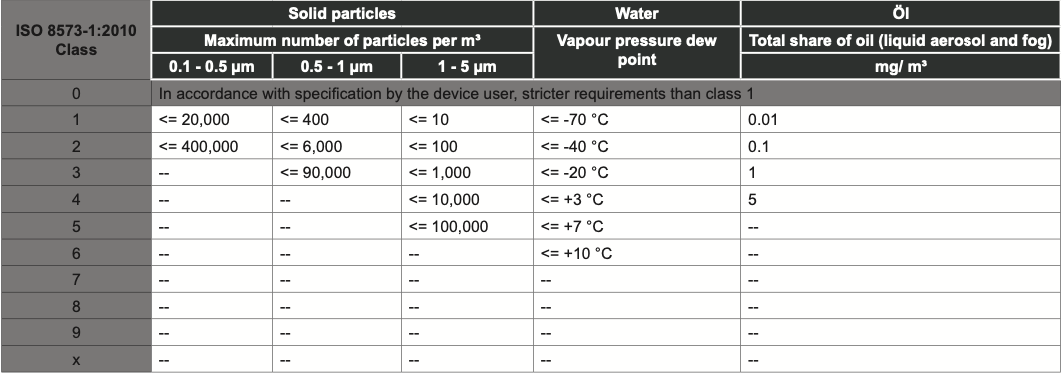

Đo chất lượng khí nén theo ISO 8573Dầu dư - hạt - độ ẩm còn lại.

Đo hàm lượng dầu dư - OIL-Check 400 Để đảm bảo vĩnh viễn và có độ chính xác cao về hàm lượng dầu còn lại hơi từ 0,001 mg / m3 đến 2,5 mg / m3. Do giới hạn phát hiện thấp 0,001 mg / m3, chất lượng khí nén loại 1 (ISO 8573) có thể được giám sát.     Máy đếm hạt PC 400 Máy đếm hạt quang học, chính xác cao PC 400 đo các hạt từ kích thước 0,1 μm và do đó thích hợp để theo dõi chất lượng khí nén loại 1 (ISO 8573).       Độ ẩm - cảm biến điểm sương FA 510 FA 510 đo điểm sương áp suất xuống -80 ° Ctd. Cũng trong trường hợp này, việc đo liên tục sẽ cẩn thận rằng cảnh báo sẽ được kích hoạt ngay lập tức nếu máy sấy khí nén bị hỏng.

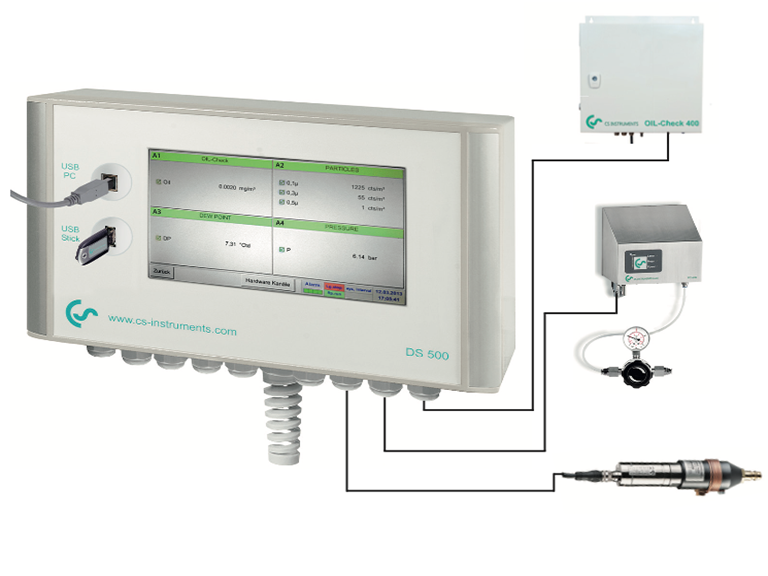

DS 500 - máy ghi biểu đồ thông minh thế hệ tiếp theo

Trung tâm của phép đo chất lượng không khí nén là máy ghi biểu đồ DS 500. Nó đo và ghi lại dữ liệu đo được của các cảm biến về lượng dầu còn sót lại, các hạt và độ ẩm. Các giá trị đo được hiển thị trên màn hình màu 7 ". Đường cong tiến triển từ đầu-

Có thể xem ning của phép đo bằng cách trượt ngón tay dễ dàng. Bộ ghi dữ liệu tích hợp lưu trữ các giá trị đo được một cách an toàn và đáng tin cậy. Giá trị ngưỡng có thể được nhập tự do cho mỗi thông số được đo. 4 rơ le cảnh báo có sẵn để cảnh báo tự động trong trường hợp vượt quá ngưỡng giá trị. Tùy chọn DS 500 có thể được nâng cấp với tối đa 12 đầu vào cảm biến. Để kết nối với PLC DS 500 có giao diện Ethernet cũng như giao diện RS 485. Giao tiếp được thực hiện thông qua giao thức Modbus.





DS 500 - máy ghi biểu đồ thông minh trong phiên bản cơ bản (4 đầu vào cảm biến)

CS Basic - đánh giá dữ liệu ở dạng đồ họa và bảng - đọc dữ liệu đo được qua USB hoặc Ethernet. Giấy phép cho 2 nơi làm việc

Đo dầu dư:

OIL-Check 400 - đo dầu dư của hàm lượng dầu còn lại hơi từ 0,001 ... 2,5 mg / m3, 3 ... 16 bar. Cảm biến PID có độ chính xác cao, chất xúc tác mini tích hợp để hiệu chuẩn điểm 0, không có màn hình tích hợp, với đầu ra tương tự 0 ... 10 vôn để kết nối với máy ghi biểu đồ bên ngoài

Hệ thống lấy mẫu OIL-Check 400:

Hệ thống lấy mẫu bao gồm van bi 1⁄2 "(không dầu và mỡ), ống thép không gỉ 1m 6x1 mm (không dầu và mỡ), vít kẹp (không dầu và mỡ)

Thay thế:

Hệ thống lấy mẫu di động bao gồm ống PTFE dài 2m, khớp nối nhanh (không dầu và mỡ)

Tùy chọn cho hệ thống> 16 bar:

Bộ giảm áp (không dầu và mỡ), áp suất đầu vào tối đa. 300 bar, áp suất đầu ra lên đến 10 bar Cáp kết nối cho đầu dò 5m với đầu hở

Máy đếm hạt PC 400 lên đến 0,1 μm cho khí nén và khí, bao gồm. ống giảm áp / ống lấy mẫu, chứng chỉ hiệu chuẩn, giao diện Modbus-RTU

Cáp kết nối cho đầu dò 5 m với các đầu hở

Cảm biến điểm sương FA 510 cho máy sấy hấp phụ -80 ° ... 20 ° Ctd incl. chứng chỉ nhà máy, đầu ra tương tự 4 ... 20 mA (kết nối 3 dây) và giao diện Modbus-RTU

Buồng đo tiêu chuẩn lên đến 16 bar Cáp kết nối cho dòng VA / FA, 5 m
