Thiết bị dụng cụ kiểm tra độ dày sơn chuyên ngành tôn mạ màu CoatingDrill Bit

Thiết bị dụng cụ kiểm tra độ dày sơn chuyên ngành tôn mạ màu CoatingDrill Bit

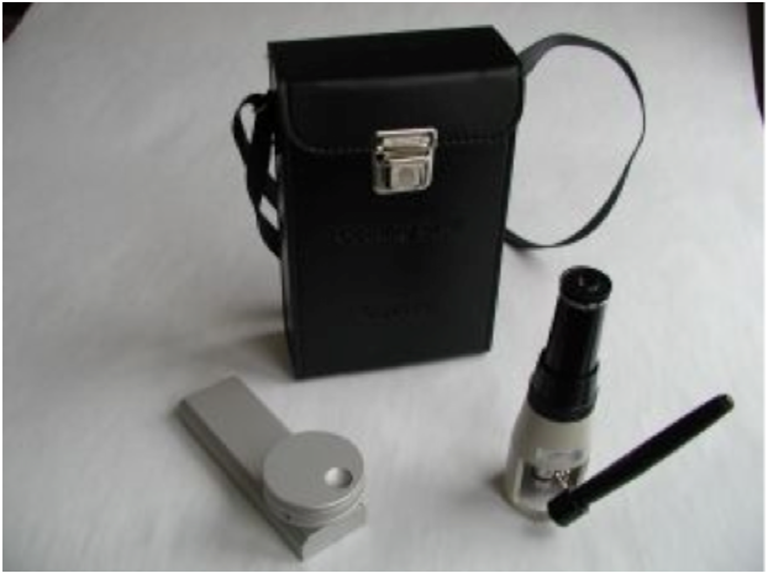

Môt bộ thiết bị Bao gồm:

Kính hiển vi ; đèn pin

Bàn xoay mũi khoan

Một mũi khoan góc 5.71 độ hoặc  góc 45  độ (tùy chọn theo nhu cầu đo )

1 Lục giác

1 hộp đựng

Sản xuất tại Thụy Điển

---



Coating Drill dựa trên một bằng sáng chế: một máy đo lớp để xác định chính xác các lớp riêng lẻ khác nhau, ví dụ: sơn lót, sơn trung gian và sơn phủ, “tại chỗ” hoặc trong phòng thí nghiệm, và trên các loại bề mặt khác nhau như thép, thép mạ kẽm, gỗ và bê tông.Phép đo lớp được thực hiện về nguyên tắc theo ISO 2808. Một lỗ nhỏ được khoan và sử dụng kính hiển vi đo lường. dải đo 2μm-2000μm.Phương pháp đo đã được phát triển thêm với một hệ thống máy tính cho Coating Drill, cho phép bạn đo các lớp riêng lẻ và trực quan hóa, ảnh tài liệu và lưu trữ trạng thái của các lớp khác nhau (độ dày và màu sắc).

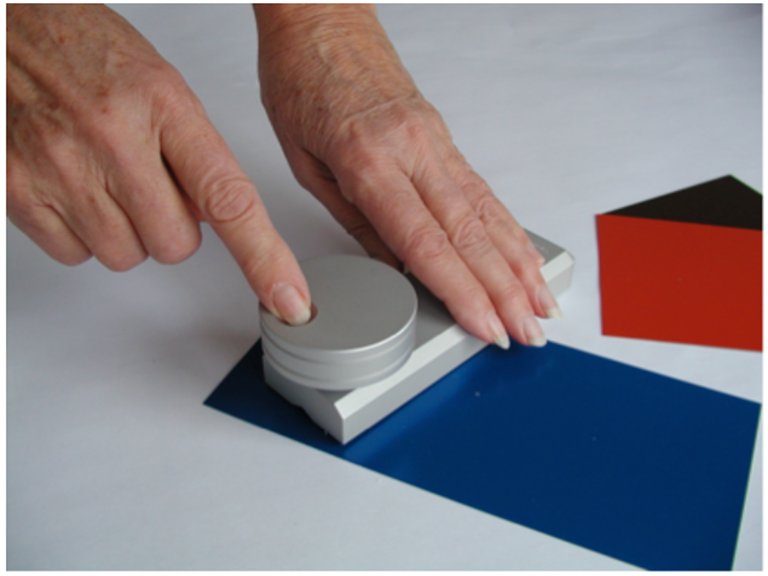

Máy khoan sơn đo độ dày lớp phủ từ 5 đến 1500 µm một cách đơn giản, nhanh chóng và chính xác. Hầu hết tất cả các lớp phủ, chẳng hạn như sơn, nhựa, kẽm và các kim loại khác, lá, v.v., có thể được đo trên hầu hết mọi chất nền, ví dụ: kim loại, gỗ, nhựa và bê tông. Nguyên lý làm việc rất đơn giản. Một lỗ hình nón được khoan xuyên qua lớp phủ xuống đế bằng thép khoan đặc biệt, có góc bit xác định. Sau đó, độ dày được đo bằng kính hiển vi đo lường, đi kèm với máy khoan.

Đối với hệ thống sơn có hai hoặc nhiều loại sơn khác nhau, các lớp thường có thể được đo riêng biệt. Phương pháplà phá hủy, nhưng lỗ tạo thành rất nhỏ, đường kính khoảng 1 mmhoặc ít hơn, và trong hầu hết các trường hợp có thể làsửa chữa tương đối dễ dàng. Để minh chứng cho các khả năng, một số trường hợp thực tế được đưa ra, trong đó phương pháp khoan đã được sử dụng để kiểm soát lớp phủ bảo vệ cacbonat, phòng ướt, cửa thép và các đồ vật cổ. Đo lường và phân biệt giữa các lớp riêng biệt của hệ thống phủViệc đo chiều dày màng sơn liên tục được thực hiện trên lớp sơn bảo vệ chống ăn mòn, các lớp riêng biệt cũng như tổng chiều dày khi công việc hoàn thành. Chất lượng và tuổi thọ của lớp phủ bảo vệ phụ thuộc vào việc tất cả các lớp sơn được chỉ định đã được áp dụng và tất cảtrong số chúng có độ dày xác định. Phép đo độ dày màng được ghi theo tiêu chuẩn ISO 2808.

Một trong những phương pháp là tạo một lỗ nhỏ trên lớp phủ và đo độ dày màng bằng một chỉ báo quay số. Đo bằng Máy khoan phủ sử dụng nguyên tắc tương tự với một lỗ xuống bề mặt, nhưng cũng có thể đo từng lớp trong một hệ thống sơn hoàn chỉnh một cách riêng biệt. Một lỗ hổng trong hệ thống ba lớp được hiển thị Mũi khoan 5,71 ° được sử dụng cho độ dày màng lên đến khoảng 150 µm (một đơn vị tỷ lệ là 1 µm), mũi khoan 45 ° kể từ khi đo bằng Máy khoan phủ, phương pháp này có thể được sử dụng trên hầu hết tất cả các bề mặt bao gồm các kim loại khác nhau , gỗ, nhựa, bê tông và vải. Máy khoan phủMáy khoan phủ bao gồm một mũi khoan có thể xoay, được làm bằng kim loại cứng, trong đó một đầu khoan một lỗ với góc 5,71 °, khoảng 100 đến 1500 µm (một đơn vị tỷ lệ là 10 µm). Thông thường, kính hiển vi đo tiêu chuẩn có độ phóng đại 40x là đủ để đo chính xác, nhưng đối với các màng rất mỏng, độ phóng đại 100x được khuyến nghị.

Mũi khoan kim loại cứng được sử dụng trong lớp phủ Cấu trúc khoan có sự khác biệt giữa chúng, do đó chúng có thể được xác định. Sự khác biệt nhỏ đáng ngạc nhiên là cần thiết. Khả năng này là một lợi thế lớn và không thể thực hiện phép đo độc lập nhiều lớp trên một bề mặt phủ bằng các phương pháp không phá hủy.

Khoan bằng Máy khoan phủ trên các cạnh khung cửa sổ. Tuy nhiên, bảng thử nghiệm có thể được làm mát trong tủ đông hoặc tại hiện trường, khu vực thử nghiệm được làm mát bằng tuyết carbon dioxide hoặc không khí lỏng. Khi đó sơn hoặc cao su trở nên cứng hơn và có thể khoan được. Sự chính xácĐộ chính xác của các giá trị đo là khoảng ± 3%, ở mức tương tự như đối với các dụng cụ dòng điện xoáy, nam châm cảm ứng hoặc không phá hủy thông thường. Thuận lợi- Chính xác, nhanh chóng- Dùng trong phòng thí nghiệm và hiện trường- Đo từng lớp của một hệ thống nhiều lớp một cách độc lập- Sử dụng được trên mọi chất nền

Một nhóm các khu chung cư làm bằng bê tông yêu cầu xử lý bề mặt bằng sơn bảo vệ cacbonat để ngăn chặn sự hư hỏng bắt đầu trên mặt tiền. Độ dày màng sơn đã được kiểm tra bằng phương pháp khoan và thấy là quá mỏng trong suốt. Sau khi đo màng ướt được đưa vào công việc và độ dày màng khô được kiểm tra tại chỗ bằng phương pháp khoan, dự án có thể được hoàn thành.
