Thiết bị đo nhiệt độ từ xa - RF Telemetry

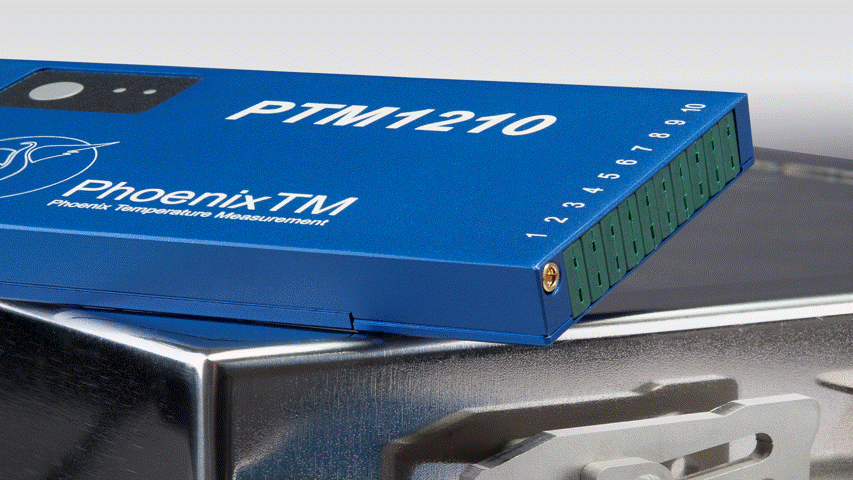

Bộ ghi dữ liệu PhoenixTM PTM1200 có thể được cung cấp với tùy chọn Đo từ xa RF để truyền dữ liệu nhiệt độ qua tín hiệu RF từ bên trong lò. Việc thẩm vấn trực tiếp và phân tích dữ liệu này bằng phần mềm PhoenixTM Thermal View cho phép đưa ra quyết định xử lý ngay lập tức, tiết kiệm thời gian, năng lượng và có thể giảm số lần từ chối.

Khái niệm Đo từ xa RF của hệ thống ‘qua quy trình’ vượt qua các thách thức kỹ thuật về giám sát trong thời gian thực mà không cần cặp nhiệt điện theo sau.





Các quy trình yêu cầu dữ liệu thời gian thực trực tiếp trong đó Cặp nhiệt điện theo dõi sẽ không hoạt động & 'Đo từ xa theo quy trình' là lựa chọn duy nhất! Lò được lắp khóa khí quyển Lò chân không nơi sản phẩm được chuyển từ buồng này sang buồng khác Lò có cửa trước và cửa sau tự động đóng mở		Các quy trình có tích hợp Quench (Nước, Dầu, Muối) không thể bỏ qua Lò yêu cầu tự động nạp / lấy sản phẩm bằng rô bốt Các quy trình trong đó chuyển sản phẩm liên quan đến việc xoay sản phẩm (ống / nhật ký)
TUS - Các vấn đề gặp phải khi sử dụng Cặp nhiệt điện 'Trailing' dài được loại bỏ bằng hệ thống đo từ xa 'Thru-process' Cần 'nêm' cửa lò, hoặc 'luồn' ra ngoài lò sưởi để lấy cặp nhiệt điện ra nếu không cặp nhiệt điện có thể mắc vào cửa lò. Cho các cặp nhiệt điện qua lò có thể ảnh hưởng đến sự an toàn của người vận hành. Lò thường cần được làm mát, khử khí và làm nóng lại để cho phép lắp đặt khung TUS kéo dài thời gian TUS. Nguy cơ lò ngừng hoạt động quá mức (có thể lên đến 24 giờ) làm ảnh hưởng đến năng suất.		TUS gần như không thể như một phần của quá trình sản xuất tiêu chuẩn Các cặp nhiệt điện có chiều dài cáp quá mức làm tăng chi phí, đặc biệt là đối với các cặp nhiệt điện đã được hiệu chuẩn. Nguy cơ hư hỏng cặp nhiệt điện cao hơn nên việc chạy TUS có thể bị hủy bỏ và làm lại tốn kém. Kỹ thuật viên đã mất rất nhiều thời gian để quản lý việc chạy và báo cáo TUS. Hoạt động phải được thực hiện trên sàn sản xuất tại lò.



Truy xuất đầy đủ dữ liệu trực tiếp và điều khiển từ xa của trình ghi dữ liệu

Bộ ghi dữ liệu PhoenixTM được trang bị một máy phát và ăng-ten nhiệt độ cao cho phép dữ liệu nhiệt độ đo được không chỉ được lưu trữ trong bộ nhớ bộ ghi mà còn được truyền đồng thời tới một bộ điều phối bên ngoài lò. Liên kết giao tiếp là hai chiều. Trực tiếp từ dữ liệu quy trình của gói Phần mềm Thermal View có thể được xem xét và phân tích trực tiếp và điều khiển từ xa của bộ ghi dữ liệu có thể đạt được ngay cả trong quá trình (Trạng thái bộ ghi, Dừng, Đặt lại và thậm chí tải xuống).

Không có khoảng trống dữ liệu quy trình bị thiếu

Trong nhiều quy trình, thường có những tình huống mà tín hiệu RF không thể thoát khỏi quy trình (lồng faraday, nước hoặc dầu) hoặc khi không có / trong phạm vi phủ sóng của PC giám sát. Rõ ràng, khoảng trống dữ liệu là không mong muốn vì vậy hệ thống Phoenix TM RF cung cấp một 'tính năng bắt kịp' độc đáo. Việc truy xuất dữ liệu tự động của bất kỳ dữ liệu nào bị bỏ lỡ trước đó được thực hiện ngay sau khi tín hiệu RF được thiết lập lại.

Tối ưu hóa tín hiệu RF với mạng RF mô-đun di động

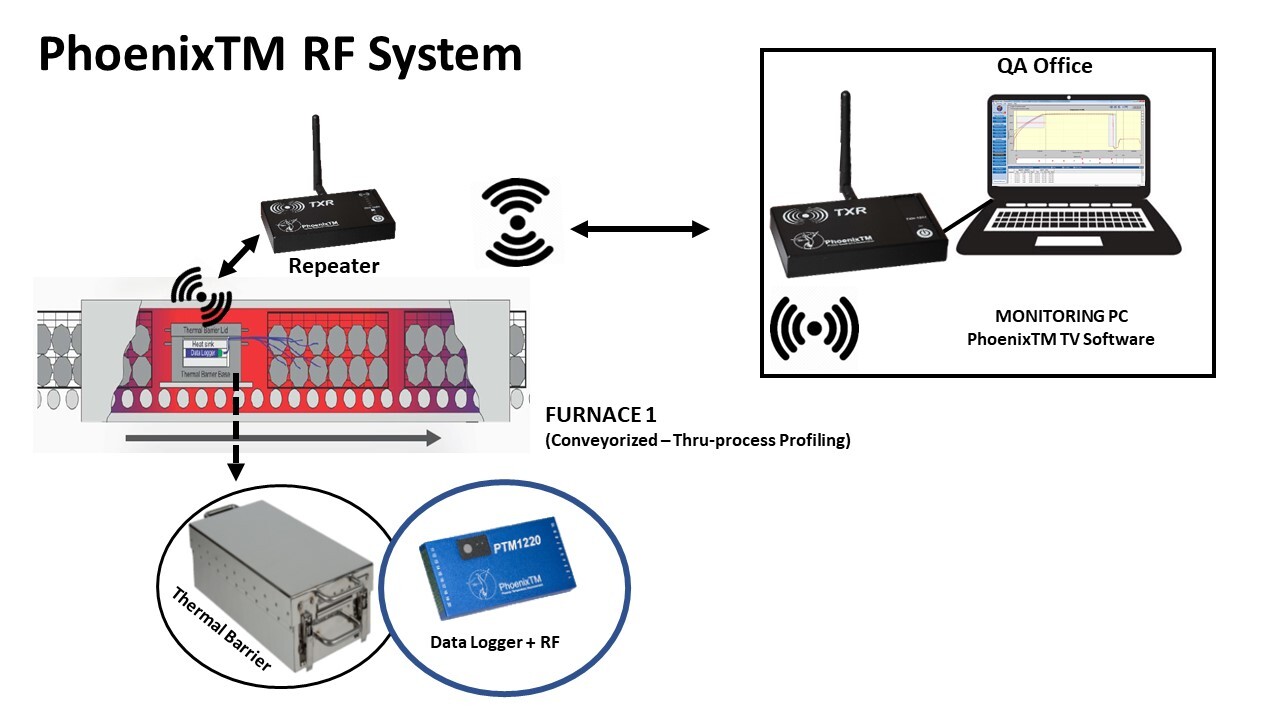

Bộ định tuyến RF không có dây cứng và không cần nguồn điện bên ngoài nên có thể được định vị chính xác ở nơi cần thiết, di chuyển khi nhu cầu thay đổi và vận chuyển trong hoặc từ nhà máy này sang nhà máy khác một cách dễ dàng. Truyền dữ liệu dọc theo chuỗi bộ định tuyến cho phép dữ liệu được truyền trong khoảng cách xa trực tiếp từ lò nung đến văn phòng từ xa, nơi có thể thực hiện giám sát một cách hiệu quả và thoải mái. Hệ thống đo từ xa PhoenixTM RF có thể được áp dụng cho các quy trình xử lý nhiệt liên tục hoặc theo đợt như được trình bày trong sơ đồ bên dưới. Một mạng bộ lặp có thể được cấu hình để cho phép giám sát các lò liên tục dài, trong đó các bộ lặp được đặt tại các khu vực khác nhau, hoặc cho các hoạt động TUS tại các lò nung độc lập biệt lập khác nhau.
