Thiết bị đầu dò đo nhiệt độ - Thermocouples

Thiết bị đầu dò đo nhiệt độ - Thermocouples

Các dạng dây đầu dò

Cảm biến nhiệt độ là thiết bị rất quan trọng với các hệ thống nhiệt độ từ nhiệt độ âm đến nhiệt độ cao, Cảm biến nhiệt độ cho biết giá trị nhiệt độ tại vùng mà nó đo đạc. Sự chính xác của cảm biến nhiệt độ tác động rất lớn đến chất lượng quá trình nhiệt lạnh hoặc nhiệt nóng từ đó tác động trực tiếp đến chất lượng sản phẩm đầu ra trong quá trình sản xuất của các bạn.

Các bạn hãy lưu ý chọn được cảm biến nhiệt độ uy tín đển nâng cao sự chính xác trong quá trình điều khiển nhiệt độ của mình.

Điều kiện hoạt động khắc nhiệt của cảm biến nhiệt độ cũng gây ra thách thức về độ bền của vỏ bọc của cảm biến từ đó tác động trực tiếp đến quá trình sản xuất kinh doanh của đơn vị sử dụng.

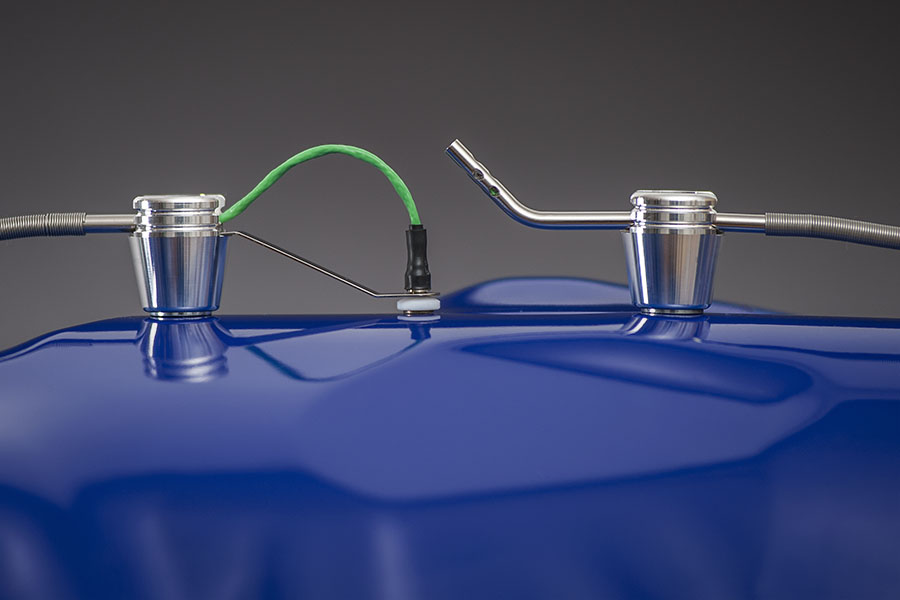

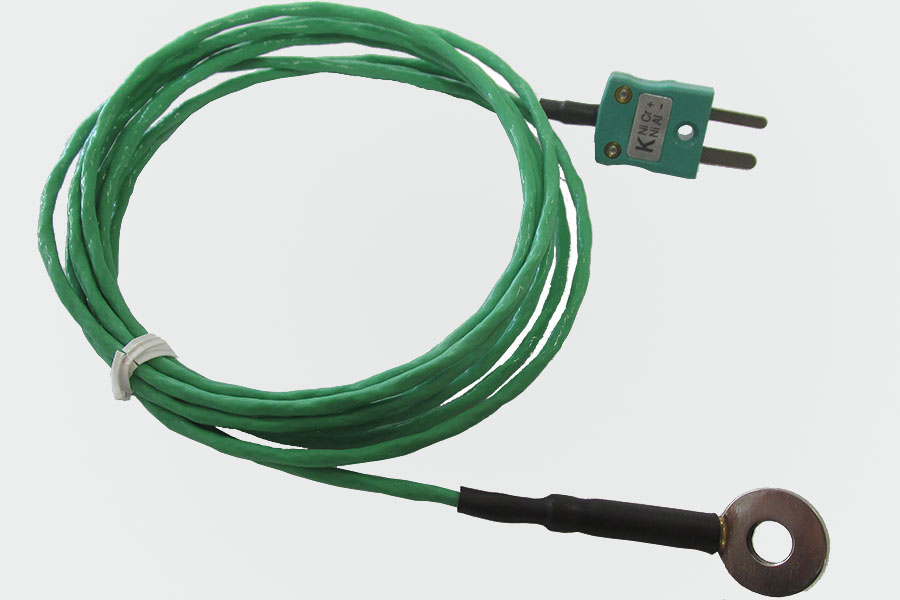

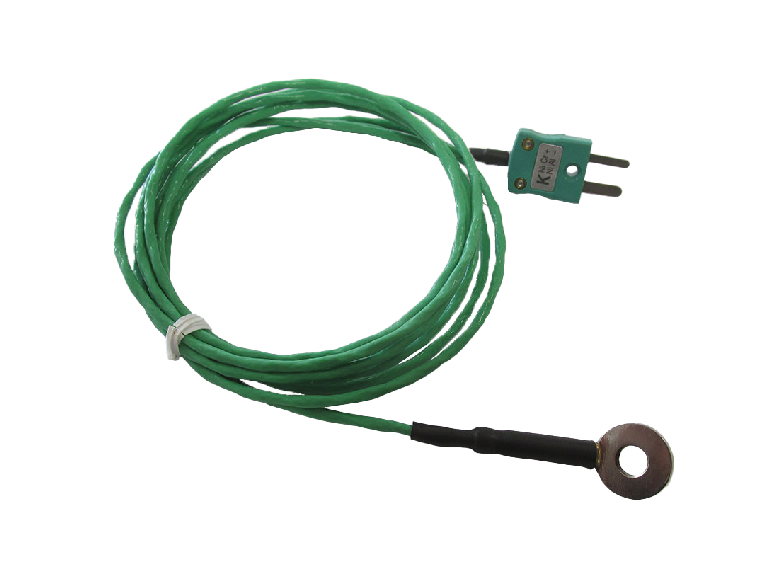

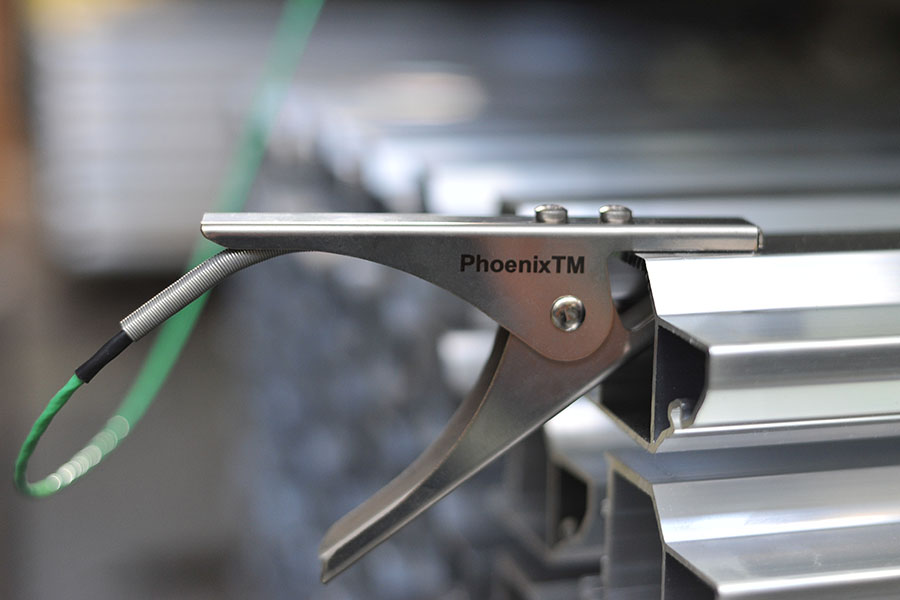

Đầu dò kẹp (TC52 / TC53)	Dầu dò vặn cố định(TC56)	Đầu dò từ tính (TC50 / TC51)
Các ứng dụng bột sơn thông thường trong đó sản phẩm là kim loại màu (ví dụ: nhôm đùn). Có sẵn để đo bề mặt hoặc không khí.	Được vặn cố định để kiểm tra vỏ thân để kiểm tra lặp lại định kỳ.	Chất nền sắt như Vỏ thùng xe. Có sẵn để đo bề mặt hoặc không khí.

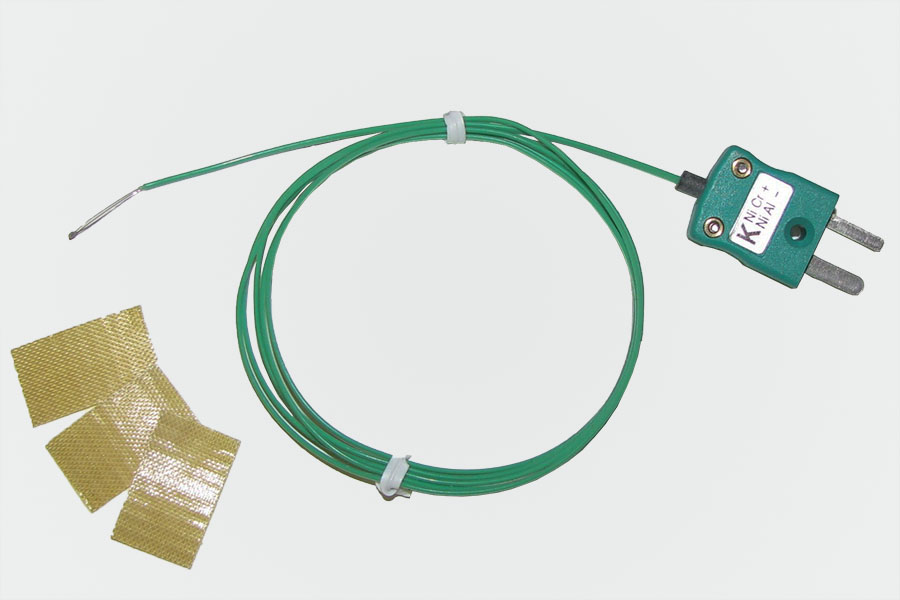

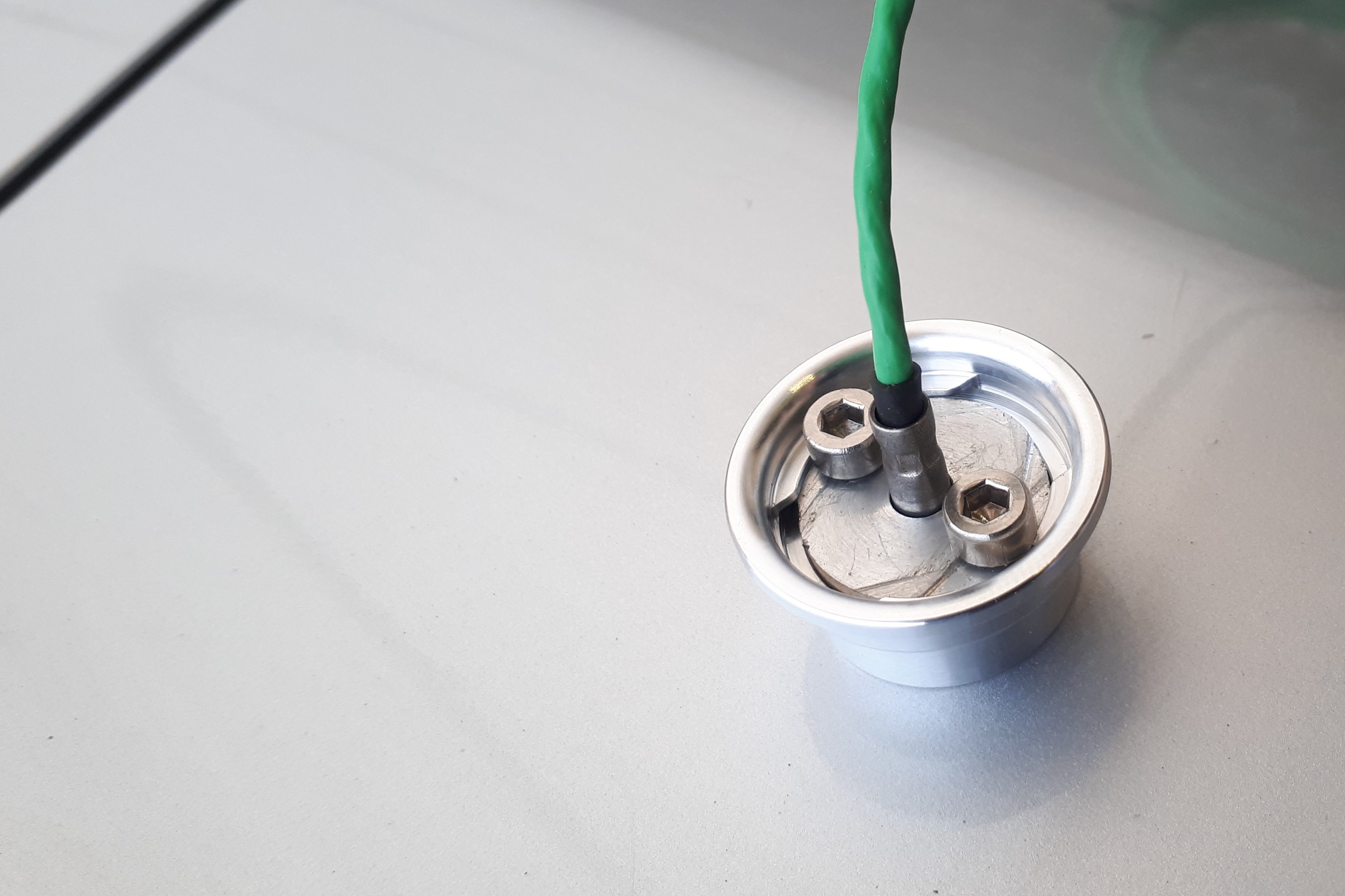

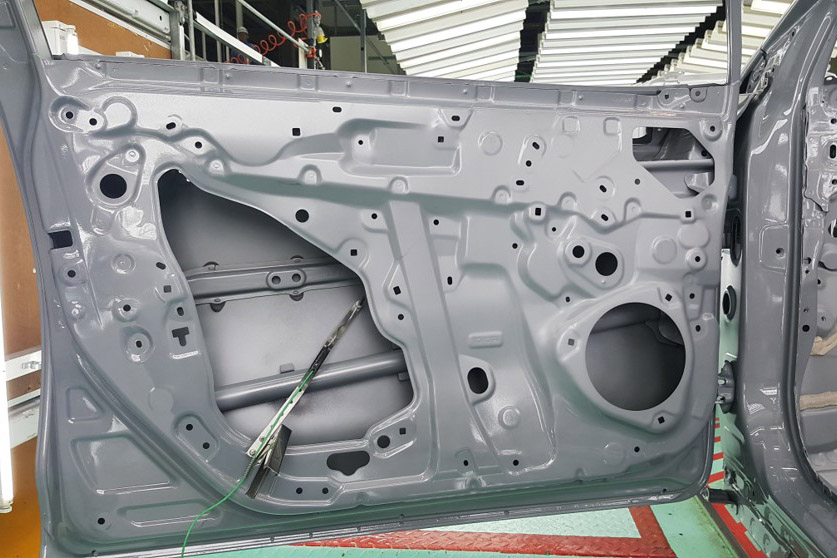

Đầu dò từ tính MiniMag (TC60)	Kẹp vươn dài (TC59)	Giao tiếp xúc tiếp xúc phản hồi nhanh (TC55)
Chất nền sắt như Vỏ thân xe - Đo bề mặt Thiết kế nhỏ gọn để phù hợp Nam châm được bao bọc mạnh mẽ Đo lường chính xác và có thể lặp lại Người dùng có thể thay thế cáp	Giám sát tấm thân nhôm (Cửa, Máy hút mùi, Mái nhà).	Ý tưởng cho các sản phẩm có khối lượng nhiệt thấp (chất dẻo).Tự dính.

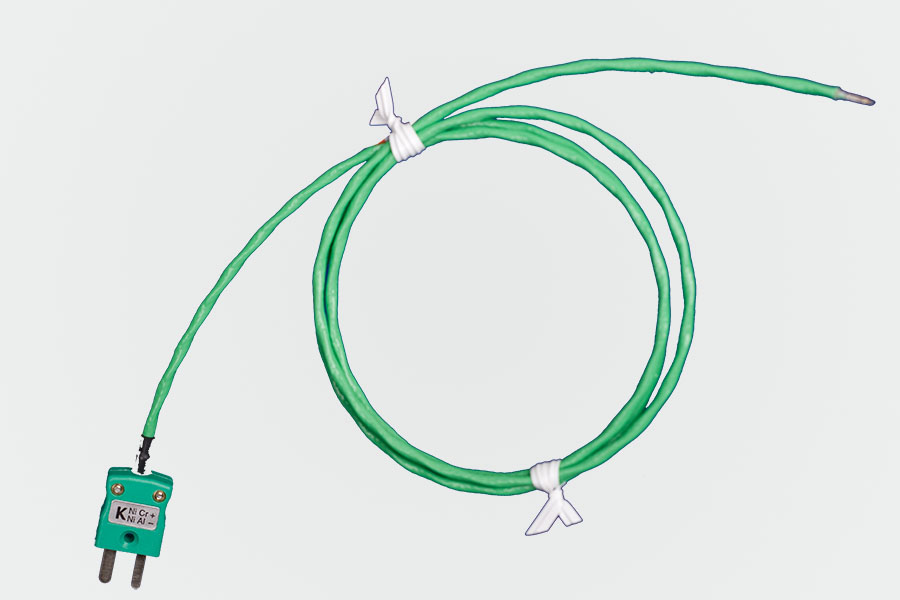

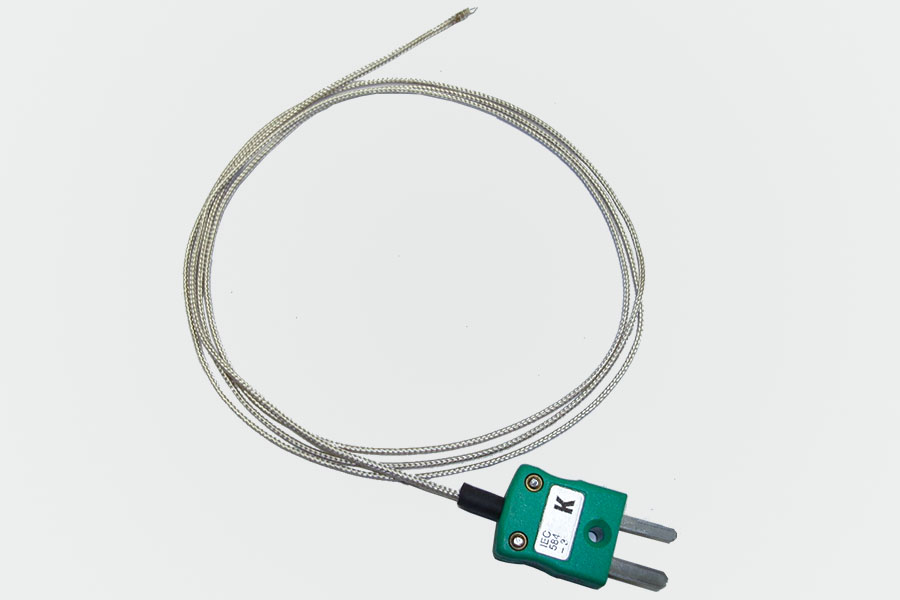

Mối nối tiếp xúc (TC54)	Mối nối tiếp xúc nhiệt độ cao (TC68)
Được dán vào hoặc chèn trực tiếp vào các sản phẩm bằng bất kỳ chất liệu nào.	Hoạt động lên đến 500 ° C lý tưởng cho PTFE nhiệt độ cao hoặc giám sát bảo dưỡng lớp phủ nhiệt độ cao.

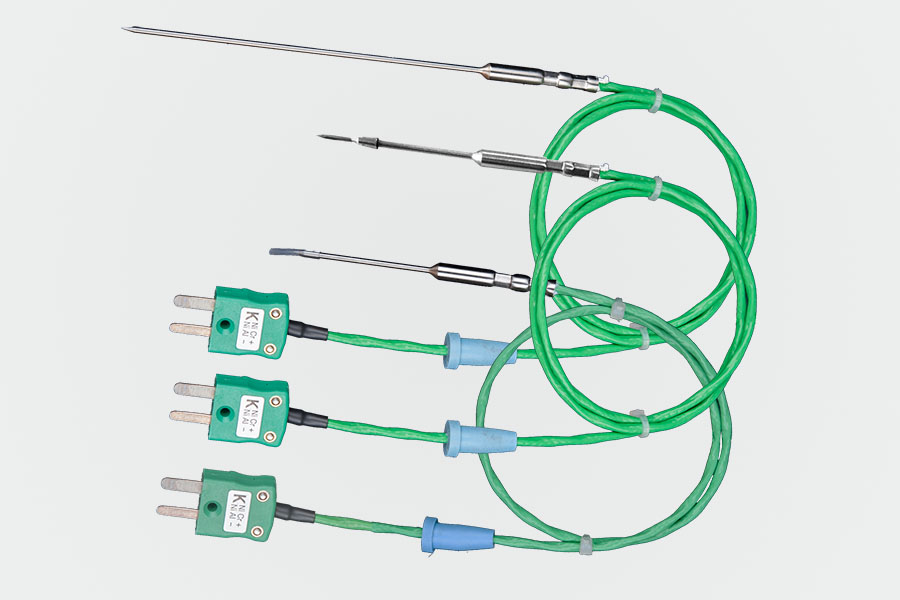

Ngành thực phẩm (TC70, TC71, TC73 & TC76)

Đối với HACCP, đo nhiệt độ xác nhận nấu ăn thường được yêu cầu ở lõi của sản phẩm thực phẩm. Để thực hiện phép đo như vậy, cặp nhiệt điện kim là thiết kế tối ưu. Kim cặp nhiệt độ được thiết kế để cho phép dễ dàng đưa nhanh vào sản phẩm, cung cấp các đặc tính đáp ứng nhiệt độ nhanh chóng giúp cung cấp phép đo nhiệt độ chính xác, chạy sau khi chạy. Kim có thể được cung cấp với các tùy chọn cổ áo (thẳng hoặc côn) để giúp duy trì điểm đo của cặp nhiệt điện trong sản phẩm trong suốt quá trình chạy.

Kim cặp nhiệt điện có các tùy chọn chiều dài 40, 60 và 100mm để phù hợp với loại và kích thước sản phẩm để đảm bảo rằng cảm biến được định vị chính xác trong lõi / điểm lạnh.

Chính xác

Loại K - ANSI MC96.1 'Giới hạn đặc biệt của lỗi' 0 đến 1250 ° C = +/- 1,1 ° C hoặc +/- 0,4% * giá trị đọc

Loại T - IEC EN 60584-2 'Class 1' -40 ° C đến 125 ° C = +/- 0,5 ° C, 125 đến 350 ° C = +/- 0,4% * giá trị đọc (* giá trị nào lớn hơn)

Mạnh mẽ - Lớp cách nhiệt được bọc ba lớp bao gồm bện bằng thép không gỉ và lớp cách nhiệt PFA bên ngoài được trang bị bung để cung cấp xếp hạng IP của rào cản nhiệt.

Lựa chọn - Các kích cỡ kim khác nhau (có hoặc không có cổ) và chiều dài cáp để phù hợp với sản phẩm và nồi nấu

Hiệu chuẩn - Các tùy chọn cặp nhiệt điện Loại K được thiết kế để chúng có thể được cung cấp cùng với chứng chỉ hiệu chuẩn về cặp nhiệt điện

---

Đầu dò xử lý nhiệt:

Đối với các ứng dụng nhiệt độ cao (lên đến 1300 ° C) PhoenixTM cung cấp một loạt các cặp nhiệt điện cách điện bằng khoáng chấtđược kết thúc bằng một phích cắm thu nhỏ ở nhiệt độ cao. Các cặp nhiệt điện này có mối nốinóng cách nhiệt để đảm bảo bảo vệ tối đa chống nhiễu điện từ các bộ phậngia nhiệt bên trong lò. Đường kính của cặp nhiệt điện cách điện từ khoáng chất nằmtrong khoảng từ 1,6 mm - cho các ứng dụng xử lý nhiệt mục đíchchung đến 3,0 mm cho các ứng dụng tái nhiệt phiến và phôi. Đốivới các cặp nhiệt điện MI dày 3mm, cặp nhiệt điện có thể  được kếtthúc bằng một đuôi PTFE để cho phép dễ dàng lắp vào Bộ ghi dữ liệu được lắp đặt trong hàng rào nhiệt.

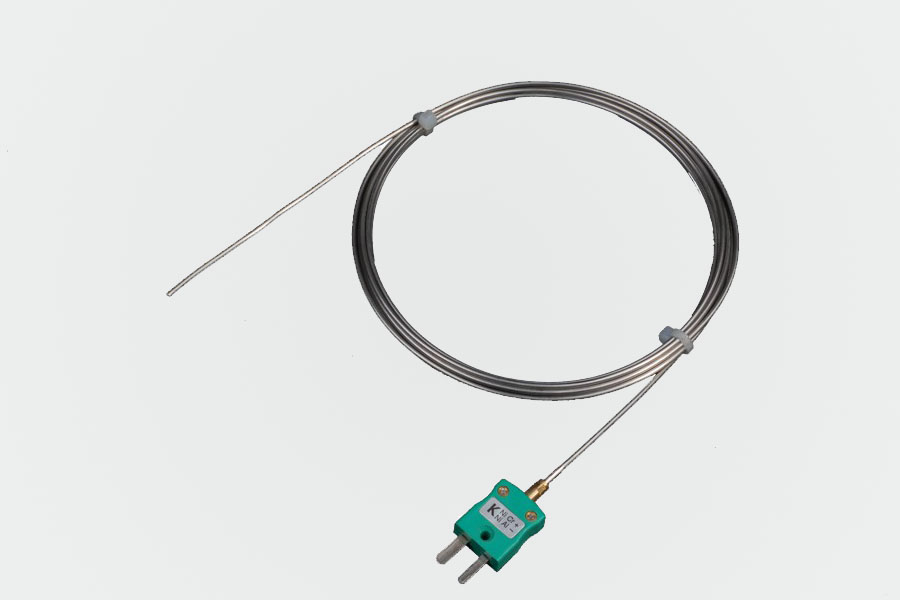

Đầu dò cách điện bằng khoáng chất (Lên đến 1300° C) TC22 & TC34

• Chính xác

Đặc điểm kỹ thuật ANSI MC96.1 'Giới hạn Đặc biệt' (loại K), Độchính xác +/- 1,1 ° C hoặc + / 0,4%

Tùy chọn bao gồm chứng chỉ hiệu chuẩn tuân thủ AMS2750Evà CQI-9 (đường kính 1,6 mm và 2,0 mm)

• Mạnh mẽ

Nhiệt độ lên đến 1000 ° - Hợp kim niken-crom-sắt nhiệt độ cao (Hợp kim HT - Inconel®) cung cấp khả năng chống ăn mòn và nhiệt cùng với độ bền cao và khả năng làm việc tốt.

Nhiệt độ trên 1000 ° C - Vỏ cặp nhiệt điện bằng hợp kim nhiệt độ cao (UHT Alloy). Khả năng chống oxy hóa cao và độ bền ở nhiệt độ lên đến 1250 ° C.

• Sự lựa chọn

Đường kính MI, chiều dài được cung cấp với đầu cuối tiêu chuẩn trong phích cắm của cặp nhiệt điện hoặcvới đuôi PTFE.

---

PhoenixTM cung cấp một loạt các cặp nhiệt điện tiếp xúc có vỏ bọc bằng sợi thủy tinh được kết nối bằng phích cắm nhiệt độ cao. Dòng cặp nhiệt điện này hoàn hảo cho nhiệt độ cao nhất thường dao động từ 250 đến 800 ° C. Vật liệu cách nhiệt bằng sợi thủy tinh cung cấp một cặp nhiệt điện mạnh mẽ ổn định về mặt nhiệt độ, nhưng với tính linh hoạt cho phép xử lý cặp nhiệt điện một cách dễ dàng và cho phép định vị chính xác và lặp lại của điểm tiếp xúc nóng tiếp xúc (HJ) tại điểm đo chính xác trên sản phẩm hoặc trong lò / lò môi trường.



Đầu dò cách điện bằng sợi thủy tinh (250 đến 800° C ) TC67

Chính xác - Đặc điểm kỹ thuật ANSI MC96.1 'Giới hạn Đặc biệt' (loại K), Độ chính xác +/- 1,1 ° C hoặc + / 0,4%.

Mạnh mẽ - Hoạt động lên đến 800 ° C trong trường hợp cáp PTFE không phải là một lựa chọn.

Linh hoạt - Dễ dàng cầm nắm và đảm bảo an toàn cho các sản phẩm khó như thủy tinh (tùy chọn bộ phụ kiện thủy tinh)

---

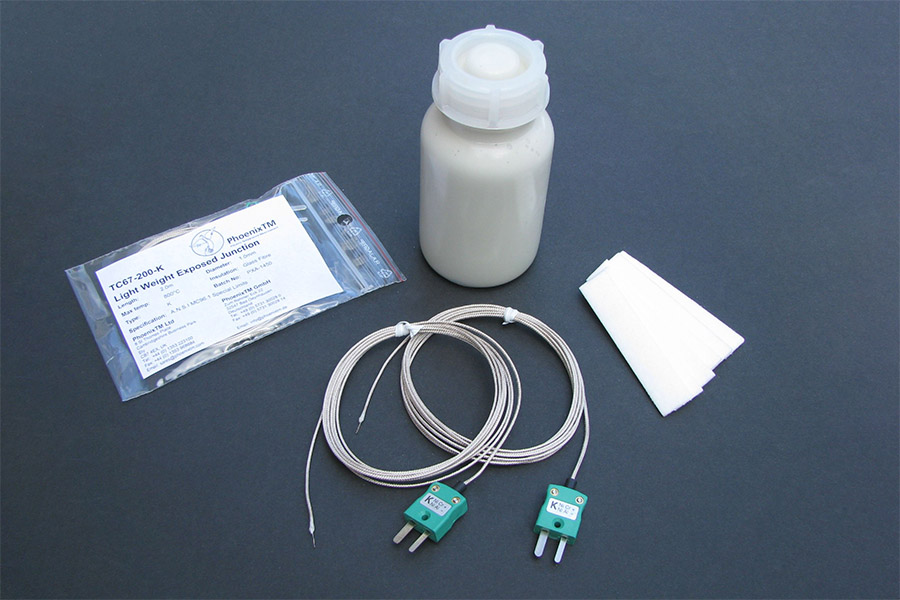

Bộ phụ kiện kính AC40-002

---

Đầu dò do nhiệt độ

Trong quá trình thiết lập hồ sơ nhiệt độ qua quá trình, chất lượng và do đó giá trị của hồ sơ dữ liệu bị ảnh hưởng rất nhiều đến chức năng lặp lại đầu cặp nhiệt độ tại nơi xác định yêu cầu phép đo từ sản phẩm This product to the other product and run to run. Vì lý do này, khi các sản phẩm và ứng dụng khác nhau, PhoenixTM cung cấp một loạt các thiết kế của dây đầu dò. Thiết kế của dây đầu dò và vật liệu được sử dụng trong cấu trúc của chúng tôi phù hợp với nhu cầu của ứng dụng. Cho dù cần một dâu đầu dò kim để xác định chính xác vào lõi của phần thịt gà hay dây đầu dò có thể được gắn nhanh nhưng chắc chắn vào bề mặt của lớp sơn thân thì PhoenixTM đều có thể đưa ra giải pháp.

Tất cả các dây đầu dò Phoenix TM loại K đều được sản xuất theo tiêu chuẩn chất lượng cao nhất và phù hợp với giới hạn thông tin kỹ thuật đặc biệt ANSI MC96.1. Cách điện và cổng kết nối đầu tiên được mã hóa màu để phù hợp với tiêu chuẩn IEC 60584.

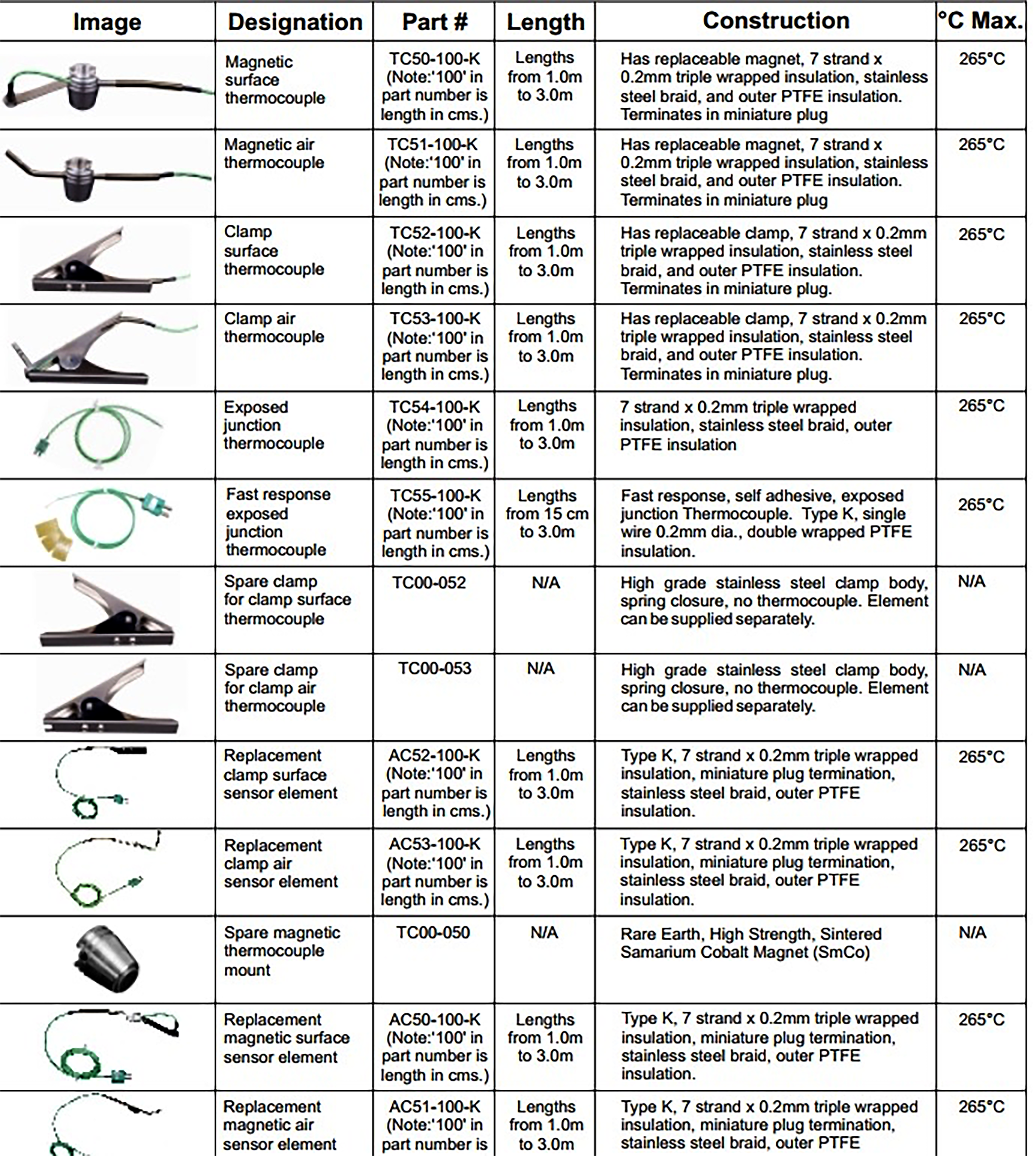

Ngành công nghiệp hoàn thiện

Đối với các ứng dụng Hoàn thiện ở nhiệt độ thấp (lên đến 250 ° C) như sơn và bảo dưỡng bột áo trong ngành công nghiệp hoàn thiện, các loại đầu dò nhiệt khác nhau có sẵn để đo Không khí hoặc Bề mặt.

Cấu trúc cặp nhiệt điện được thiết kế để chịu được việc xử lý thô, dây cách điện loại K, PTFE được bọc ba lần bằng bện thép không gỉ và có lớp cách điện PTFE tổng thể cuối cùng.

Cặp nhiệt điện cho ngành công nghiệp hoàn thiện có thiết kế độc đáo với cảm biến có thể tháo rời (từ tính và kẹp) để khi cáp cách điện mòn, nó có thể được thay thế mà không cần phải mua một bộ lắp ráp hoàn chỉnh. Điều này dẫn đến tiết kiệm đáng kể hàng tiêu dùng.

Tính năng lợi ích:

• Chính xác - Đặc điểm kỹ thuật ANSI MC96.1 'Giới hạn Đặc biệt' (loại K), Độ chính xác +/- 1,1 ° C hoặc + / 0,4% Đọc nhiệt độ *
• Mạnh mẽ - Cáp PTFE 7 sợi x 0,2 mm cách điện ba bọc, bện bằng thép không gỉ và lớp cách điện PTFE bên ngoài
• Lựa chọn - Các phương pháp cố định cặp nhiệt điện khác nhau và chiều dài cáp cho phù hợp
• Giá trị - Cáp cặp nhiệt điện có thể thay thế, giảm chi phí thay thế cặp nhiệt điện cho kẹp và cặp nhiệt điện từ (* giá trị nào lớn hơn)
