Mô tả:

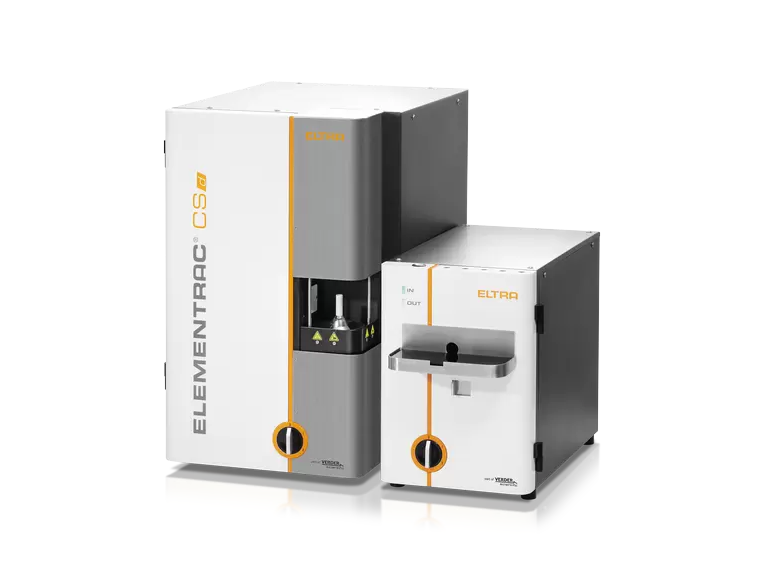

ELTRA's ELEMENTRAC CS-d là máy phân tích duy nhất trên thị trường để xác định cacbon và lưu huỳnh trong các mẫu hữu cơ cũng như vô cơ. Với mục đích này, ELEMENTRAC CS-d được trang bị cả lò cảm ứng và lò điện trở (Công nghệ lò nung kép ELTRA), bao gồm toàn bộ phạm vi phân tích carbon và lưu huỳnh.

Lên đến bốn tế bào hồng ngoại (IR) có độ nhạy cao cho phép đo chính xác cả nồng độ carbon và lưu huỳnh cao và thấp chỉ trong một lần phân tích. Phạm vi đo của mỗi ô có thể được điều chỉnh theo yêu cầu cụ thể của người dùng để đảm bảo các điều kiện đo tối ưu cho từng ứng dụng.

ELEMENTRAC CS-d được cung cấp với phần mềm ELEMENTS toàn diện và thân thiện với người dùng.



---

Ứng dụng:

Tính linh hoạt hoàn toàn do kết hợp cảm ứng và lò điện trở: Công nghệ lò nung kép ELTRA (EDF)

Phân tích carbon và lưu huỳnh nhanh chóng và chính xác trong các mẫu vô cơ và hữu cơ

Lên đến bốn ô hồng ngoại độc lập với dải đo linh hoạt

Đường dẫn IR vàng cho phép tăng tuổi thọ của tế bào để phân tích các mẫu chứa halogen hoặc axit

Xác định đồng thời cacbon và lưu huỳnh với việc chuẩn bị mẫu tối thiểu

Thiết kế mạnh mẽ cho phép sử dụng trong kiểm soát sản xuất và phòng thí nghiệm

---

Quá trình vận hành và phân tích

Hoạt động của ELEMENTRAC CS-d rất dễ dàng và thuận tiện chỉ cần một vài bước. Trọng lượng mẫu điển hình để phân tích cacbon / lưu huỳnh là khoảng 50 đến 1000 mg. Điều này đủ để phát hiện một cách đáng tin cậy nồng độ từ 1 ppm đến 100%. Trước khi quá trình đốt cháy, cần phải chiết mẫu từ lượng ban đầu mà lượng mẫu ban đầu rất khác nhau, tùy thuộc vào chất nền. Các tiêu chuẩn quốc tế như DIN EN ISO 14284 (Lấy mẫu thép và sắt) đưa ra một số định hướng.

Nội thất công trình

Bước 1: Đăng nhập mẫu vào phần mềm ELEMENTS ID mẫu được đăng nhập vào phần mềm và trọng lượng được tự động chuyển (xem bước 2).	Bước 2: Cân và thêm máy gia tốc Các thể tích mẫu từ 50 mg đến 1000 mg là điển hình để phân tích C / S. Mẫu được cân trong một chén sứ và các chất xúc tiến như vonfram được thêm vào. Hình dạng hình học của mẫu (ví dụ như dây, bột, chốt, v.v.) không cần thiết để phân tích đáng tin cậy.	Bước 3: Phân tích Chén sứ sau đó được đặt lên bệ và bắt đầu phân tích thông qua phần mềm ELEMENTS. Phần mềm kiểm soát tất cả các bước tiếp theo như đốt cháy và đánh giá.	Bước 4: Xuất và xuất dữ liệu 45-60 giây sau khi bắt đầu phân tích, nồng độ carbon và lưu huỳnh đo được có sẵn để xuất khẩu dưới dạng báo cáo hoặc thông qua LIMS.

Nội thất kháng sinh

Bước 1: Đăng nhập mẫu vào phần mềm ELEMENTS ID mẫu được đăng nhập vào phần mềm và trọng lượng được tự động chuyển (xem bước 2).	Bước 2: Cân mẫu Các khối lượng từ 50 mg đến 500 mg là điển hình để phân tích C / S trong lò điện trở. Mẫu được áp dụng trực tiếp cho một chiếc thuyền. Máy gia tốc thường không được yêu cầu.	Bước 3: Phân tích Mẫu được đặt trước lò và quá trình đo được bắt đầu trong phần mềm. Đèn LED màu xanh lá cây báo hiệu khi có thể đưa mẫu vào. Trong quá trình đốt, phần mềm ELEMENTS liên tục ghi lại các giá trị đo.	Bước 4: Xuất và xuất dữ liệu 60 đến 240 giây sau khi bắt đầu phân tích, nồng độ carbon và lưu huỳnh đo được sẽ có sẵn để xuất dưới dạng báo cáo hoặc thông qua LIMS.

Cấu hình

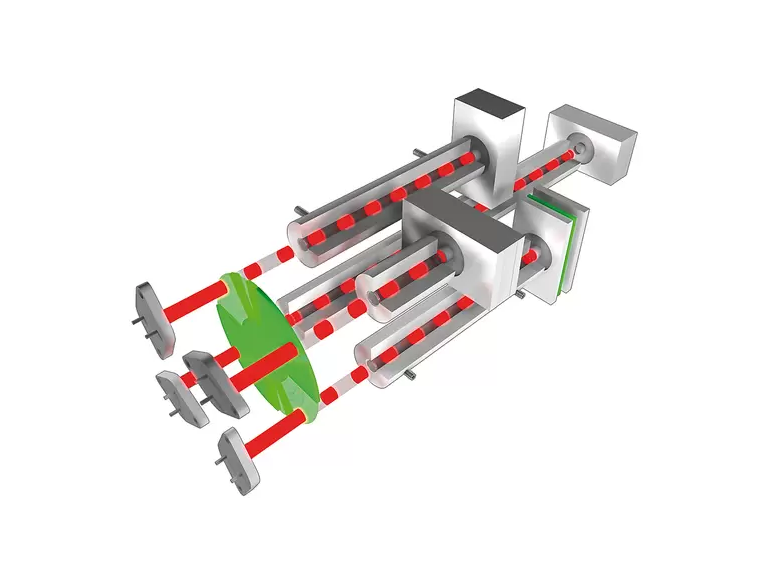

ELEMENTRAC CS-d có sẵn như một máy phân tích đơn nguyên tố chỉ cho cacbon hoặc lưu huỳnh, hoặc trong một cấu hình để đo đồng thời cả cacbon và lưu huỳnh. Nó sử dụng tối đa bốn ô IR cho mục đích này có thể được điều chỉnh cho phù hợp với các yêu cầu riêng. Khi chiều dài của cuvet tăng lên, thì độ nhạy đối với nồng độ thấp (ví dụ: 10 ppm) cũng tăng theo. Các ô ngắn hơn vẫn có thể đo các mẫu có mức thấp trong dải ppm, nhưng độ lệch chuẩn của các giá trị đo được tăng lên đáng kể. Do đó, để đo lường tối ưu nồng độ thấp và cao, nên sử dụng hai ô IR cho mỗi phần tử. Công nghệ máy dò mới nhất cho phép phạm vi đo rộng đối với cacbon và lưu huỳnh từ dải ppm lên đến 100% trong cả lò cảm ứng và điện trở. Ngoài ra, cuvet vàng được lắp đặt làm tiêu chuẩn cung cấp độ tin cậy cao hơn cho việc phân tích nguyên tố của các mẫu có chứa halogen.

Một tùy chọn đặc biệt cho ELEMENTRAC CS-d là bẫy halogen để liên kết đáng tin cậy ngay cả khi nồng độ halogen rất cao. Máy phân tích carbon / lưu huỳnh cũng có thể được cung cấp trong một cấu hình đặc biệt để phân tích xi măng.

TẾ BÀO HỒNG NGOẠI CÓ PHẠM VI ĐO LINH HOẠT

Các giải pháp tiêu chuẩn tích hợp

ELEMENTRAC CS-d cung cấp các giải pháp thông minh như các tính năng tiêu chuẩn để cung cấp phép đo chính xác và đáng tin cậy về nồng độ carbon và lưu huỳnh cũng trong mẫu phức tạp:

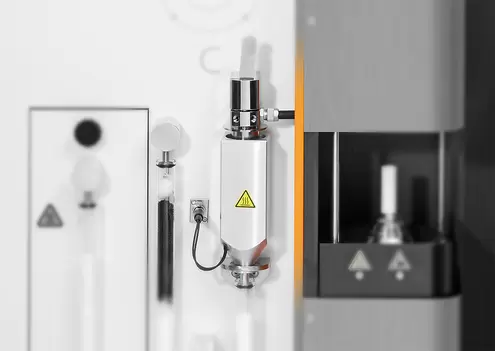

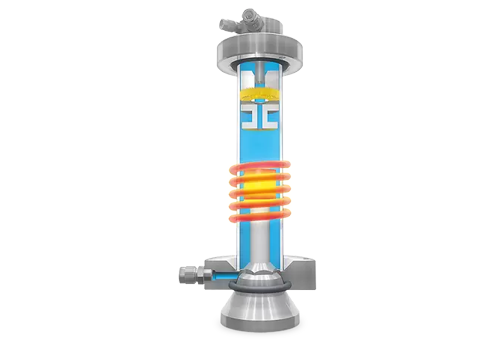

Quản lý cây thương thông minh Do nhiệt độ cao trong lò cảm ứng> 2000 ° C và lưu lượng oxy cao 180 L / giờ, các mẫu rắn của tất cả các loại đều bị phân hủy hoàn toàn, cho phép xác định hàm lượng C / S với sự hỗ trợ của các tế bào đo hồng ngoại . Ở đây, quá trình đốt cháy kỹ lưỡng đảm bảo kết quả đo đáng tin cậy. Vì các mẫu bột có thể văng ra khỏi chén nung, điều này có thể dẫn đến kết quả thấp hơn giá trị thực, CS-d có hệ thống quản lý đốt và ống thông minh để đảm bảo đốt cháy hoàn toàn mà không làm thất thoát mẫu. Với mục đích này, dòng oxy được định lượng có thể được áp dụng qua ống hút hoặc buồng để ngăn chặn thổi mẫu và cho phép quá trình đốt cháy được kiểm soát. Chức năng tăng tốc của lò cảm ứng cho phép quá trình đốt cháy nhẹ nhàng bằng cách tăng dần công suất.

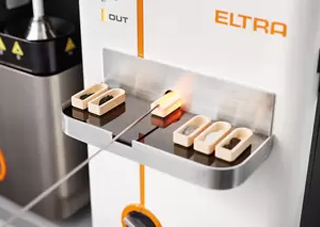

Cổng mẫu trong lò điện trở (giảm giá trị mẫu trắng)   ELEMENTRAC CS-d cung cấp phân tích chính xác và đáng tin cậy đối với các mẫu có hàm lượng carbon thấp trong lò điện trở. Nhờ vào hình dạng cổng mẫu được tối ưu hóa với đường kính giảm và oxy xả ở lối vào mẫu, giá trị trống CO2 của khí quyển được giảm đáng kể khi đưa mẫu vào, cho phép kết quả đáng tin cậy trong dải đo thấp.

Tùy chọn

Ngoài các tính năng tích hợp của ELEMENTRAC CS-d, còn có các tùy chọn khác để tăng hiệu quả của phép đo cacbon / lưu huỳnh.

AUTOLOADER

Lò cảm ứng của ELEMENTRAC CS-d có thể được trang bị bộ nạp mẫu tự động tùy chọn. Mô-đun tiêu chuẩn cung cấp 36 vị trí nấu, mô hình XL thậm chí có 130 vị trí. Đây là Autoloader lớn nhất hiện có trên thị trường cho loại ứng dụng này.

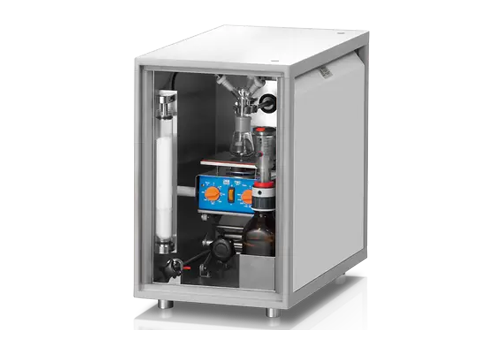

MÔ ĐUN TIC Carbon có thể được xác định là carbon tổng số (TC) hoặc ở dạng phân số, i. e. tổng cacbon hữu cơ (TOC) hoặc tổng cacbon vô cơ (TIC). Khi kết hợp với CS-d, mô-đun ELTRA’s TIC đo hàm lượng TIC (ví dụ như vôi) bằng cách axit hóa trong các sản phẩm như đất hoặc vật liệu xây dựng.

Phần mềm yếu tố

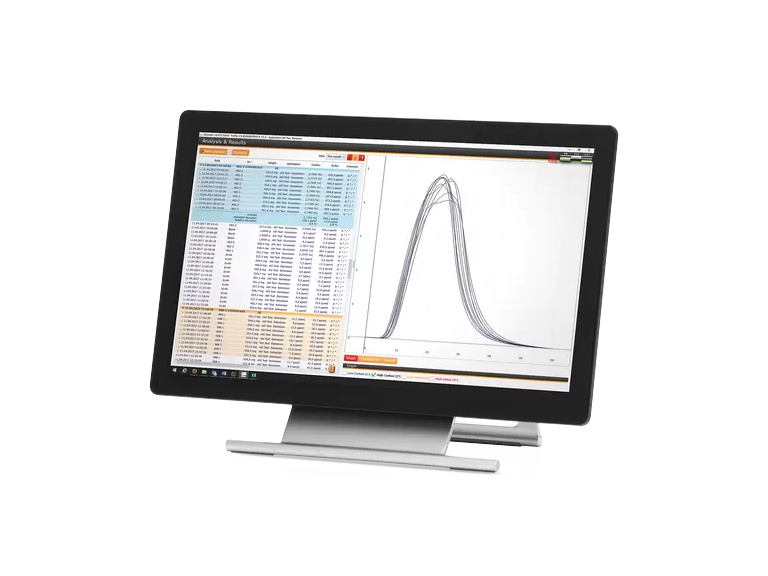

Phần mềm ELEMENTS dựa trên Windows toàn diện là một phần thiết yếu của tất cả các máy phân tích nguyên tố thế hệ ELEMENTRAC. Cửa sổ trung tâm (phân tích và kết quả) là điểm bắt đầu mà từ đó có thể dễ dàng truy cập tất cả các chức năng cần thiết cho thói quen hàng ngày. Từ đây có thể phân nhóm và xuất các mẫu đã phân tích, hoặc đăng ký và phân tích những mẫu mới. Người dùng có thể gọi các chức năng phụ khác nhau như cài đặt ứng dụng, hiệu chuẩn, chẩn đoán hoặc trạng thái.

Mẫu tiêu biểu

hợp kim, nhôm, tro, cacbua, gang, gốm sứ, đồng, ferroalloys, sắt, kim loại, quặng, kim loại chịu lửa, silicon, thép, ...

Nguyên tắc chức năng

Bất kể lò nào được sử dụng trong ELEMENTRAC CS-d, cacbon và lưu huỳnh trong mẫu đều tạo thành các phân tử khí như SO2 và CO2 trong quá trình đốt cháy. Lượng CO2 và SO2 thoát ra được đo trong tối đa 4 tế bào hồng ngoại chọn lọc phần tử. Thông thường, hai tế bào IR được sử dụng để đo một khí (CO2 hoặc SO2) để đảm bảo rằng cả nồng độ rất thấp và rất cao đều được phân tích chính xác và chính xác.

Khi sử dụng lò cảm ứng của CS-d, khí mang (oxy) và các sản phẩm cháy (CO2, vết CO và SO2) trước tiên được dẫn qua một bộ lọc kim loại để loại bỏ tất cả các hạt rắn. Sau đó, một ống chứa đầy magiê peclorat loại bỏ vết nước. Sau đó, khí cháy được làm khô đi đến hai tế bào hồng ngoại để đo lưu huỳnh (SO2). Sau đó, một chất xúc tác được nung nóng (thường là silica đã được platin hóa) sẽ oxy hóa các dấu vết của cacbon monoxit (CO) thành CO2 và các phân tử SO2 thành SO3. Khí SO3 được hấp thụ bởi xenlulozơ và CO2 được đo trong tối đa hai ô IR chọn lọc nguyên tố. Cuối cùng, khí cháy được dẫn đến khí thải và phần mềm ELEMENTS tính toán kết quả nồng độ carbon và lưu huỳnh.

Trong khi lò cảm ứng của ELEMENTRAC CS-d thích hợp để phân tích các mẫu vô cơ như thép, gang và gốm sứ, thì lò điện trở được sử dụng để đốt các mẫu hữu cơ như than, than cốc hoặc đất. Khi một mẫu than được đốt cháy ở nhiệt độ xấp xỉ. 1350 ° C, CO2 và SO2 được giải phóng nhưng thường không có carbon monoxide (CO) được tạo thành. Đầu tiên, khí đốt của lò điện trở đi qua một bộ lọc gốm để hấp thụ các hạt, tiếp theo là một ống thủy tinh với magiê peclorat.

Sau đó, các khí cháy khô đi qua đường dẫn giống như đường dẫn từ lò cảm ứng. Thông thường, lò chất xúc tác được tắt trong quá trình sử dụng lò điện trở vì không cần quá trình oxy hóa CO.

Tuy nhiên, nguy cơ cháy không hoàn toàn và hình thành carbon monoxide tăng lên ở nhiệt độ thấp hơn (~ 600 ° C); trong trường hợp này, lò chất xúc tác có thể được bật.
