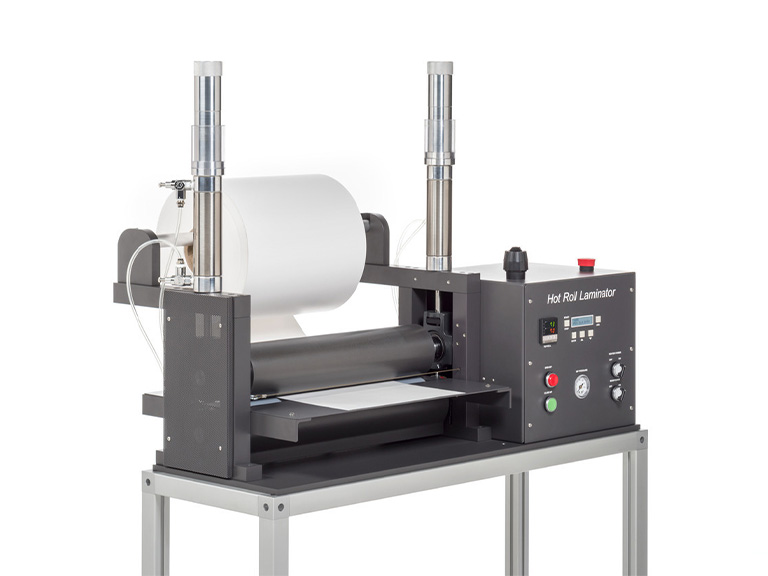

Máy cán ép màng gia nhiệt ChemInstruments HL-200

Máy cán ép màng gia nhiệt ChemInstruments HL-200

Accessories:

Tổng quan:

Máy cán màng gia nhiệt HL-200 nhỏ gọn để đặt trên bàn trong phòng thí nghiệm nhưng đủ bền để sản xuất, nó có thể tái tạo một cách nhất quán các mẫu sản phẩm cán nóng sẵn sàng để thử nghiệm hoặc sản xuất quy mô nhỏ. Với bộ điều khiển linh hoạt, Máy cán màng nóng cho phép ép nhiều loại vật liệu bao gồm giấy, màng, lá mỏng và nhiều vật liệu khác. Hệ thống cán màng nóng được thiết kế rất linh hoạt và có thể được sửa đổi để có vô số biến thể.

Tính năng:

Điện áp & Hệ thống gia nhiệt

Máy ép màng gia nhiệt HL-200 có thể được chế tạo với nhiều cấu hình điện áp và hệ thống gia nhiệt khác nhau để phù hợp với nhu cầu chính xác của bạn. Thông thường, thiết bị này được chế tạo với cuộn trên bằng thép hoặc nhôm được gia nhiệt và cuộn dưới bằng cao su không được gia nhiệt. Các bản dựng không điển hình bao gồm việc đảo ngược thiết lập đó bằng một cuộn được làm nóng ở phía dưới và một cuộn không được làm nóng ở trên. Chúng tôi cũng cung cấp lựa chọn gia nhiệt kép giúp làm nóng cả chất nền trên và dưới tại điểm bắt đầu cán màng. Điều này đặc biệt hữu ích cho các chất nền truyền nhiệt dày hoặc kém.

Cuộn lăn trên

Cuộn lăn trên cùng của HL-200 có thể được cấu hình với bốn kiểu cuộn khác nhau. Ba lựa chọn đầu tiên có thể được thiết lập dưới dạng phiên bản có sưởi hoặc không có sưởi. Lựa chọn thứ tư chỉ là phiên bản không có hệ thống sưởi. Chọn một trong các loại sau cho cuộn trên cùng:

• Nhôm: Bề mặt được đánh bóng, lớp phủ cứng Anodized, lớp phủ Teflon để dễ lau chùi
• Thép: Mạ Chrome, được mài ở độ bóng 8 RMS
• Cao su dẫn nhiệt: Lõi nhôm có lớp bọc dày 1/8" (3,1 mm) gồm 80 độ cứng, dẫn nhiệt, cao su silicon (400°F / 204°C)
• Cao su silicon đo độ cứng 80: Lõi nhôm có lớp bọc dày 3/8" (9,5 mm) bằng cao su silicon đo độ cứng 80

Cuộn lăn dưới

Cuộn lăn dưới cùng của HL-200 có thể được cấu hình với bốn kiểu cuộn khác nhau. Ba lựa chọn đầu tiên có thể được thiết lập dưới dạng phiên bản có sưởi hoặc không có sưởi. Lựa chọn thứ tư chỉ là phiên bản không có hệ thống sưởi. Chọn một trong các loại sau cho cuộn dưới cùng:

• Nhôm: Bề mặt được đánh bóng, lớp phủ cứng Anodized, lớp phủ Teflon để dễ lau chùi
• Thép: Mạ Chrome, được mài ở độ bóng 8 RMS
• Cao su dẫn nhiệt: Lõi nhôm có lớp bọc dày 1/8" (3,1 mm) gồm 80 độ cứng, dẫn nhiệt, cao su silicon (400°F / 204°C)
• Cao su silicon đo độ cứng 80: Lõi nhôm có lớp bọc dày 3/8" (9,5 mm) bằng cao su silicon đo độ cứng 80

pít tông

Có hai loại piston dành cho HL-200. Loại pít-tông Tiêu chuẩn sử dụng xi-lanh có đường kính 2" (51 mm) và là lựa chọn tốt cho hầu hết mọi loại cán màng trong phòng thí nghiệm. Để cán màng mạnh hơn nhiều, hãy chọn loại Pít-tông lớn để có áp suất cán gấp bốn lần công suất của Loại tiêu chuẩn. Piston lớn hơn sử dụng xi lanh có đường kính 4" (102 mm) để đạt được công suất bổ sung này. Mỗi loại pít-tông có thể được cung cấp Bộ điều chỉnh khe hở để tạo khe hở cho điểm kẹp. Bộ điều chỉnh khe hở không bắt buộc nhưng có thể rất hữu ích khi làm việc với các chất nền dày, chẳng hạn như các sản phẩm cao su hoặc xốp hoặc bất kỳ vật liệu cứng nào có độ dày ngoài màng, lá và giấy thông thường. Xin lưu ý, các Bộ điều chỉnh Khoảng cách này là các thiết bị đơn giản và được dùng để điều chỉnh "thô" và không tương đương với mức điều chỉnh chính xác "micromet".

Phụ kiện

Thêm bất kỳ hoặc tất cả các phụ kiện tùy chọn này vào HL-200 để thuận tiện và kiểm soát tốt hơn:

• Phanh thư giãn: Thiết bị này thay thế trục thư giãn ống 1" đơn giản tiêu chuẩn bằng trục thư giãn lõi 3". Trục lõi rắn có đường kính 3" bao gồm cơ cấu khóa lõi chịu tải bằng lò xo và phanh ma sát có thể điều chỉnh thủ công, giúp tăng thêm lực cản cho lớp nền thư giãn.
• Bánh răng trụ: Trong thiết lập tiêu chuẩn, trục trên quay do tiếp xúc với chất nền và áp suất với trục dẫn động phía dưới. Đối với một số lựa chọn vật liệu nhất định, kịch bản này cho phép trạng thái trên cùng bị trượt một chút so với chất nền dưới cùng. Việc thêm một cặp bánh răng trụ vào các cuộn trên và dưới đảm bảo rằng cuộn trên cùng quay chính xác với cùng tốc độ quay như cuộn dưới. Spur Gears giúp giữ hai chất nền thẳng hàng với nhau, tạo ra mẫu chính xác hơn.
• Bàn đạp chân: Thêm bàn đạp chân vào hệ thống để đảm bảo an toàn và tiện lợi. Thông thường, quá trình này hơi khó khăn để có được các lớp màng mịn, bong bóng và không nhăn. Có bàn đạp chân để bắt đầu và dừng chuyển động của máy ép có thể rất hữu ích, giải phóng cả hai tay để tạo ra quá trình ép chính xác hơn.
• Điều chỉnh nhiệt độ cao hơn: Với tùy chọn này, HL-200 được chế tạo bằng cách sử dụng bộ phận làm nóng có công suất cao hơn. Sửa đổi này cũng nâng cấp các điểm tiếp xúc trên khung và vòng bi để giải quyết phạm vi nhiệt tăng lên. Việc sửa đổi này cho phép HL-200 làm nóng tốt hơn khả năng của thiết bị tiêu chuẩn là 400°F (204°C), nâng giới hạn đó lên 700°F (371°C). Vì lý do an toàn, xin lưu ý rằng HL-200, với sửa đổi bổ sung này, không nên chạy trong thời gian dài ở nhiệt độ cao hơn.

Đặc trưng:

• Kết cấu chắc chắn, có khả năng chịu được sự khắc nghiệt của môi trường sản xuất
• Sản xuất các mẫu nhiều lớp có chiều dài không giới hạn, chiều rộng lên tới 18" (45 cm)
• Động cơ tốc độ thay đổi cho phép tốc độ cán sau:
• Cuộn trên và dưới có đường kính 4" (10 cm) x chiều rộng mặt 18 1/2" (47 cm)
• Cuộn trên cùng được làm nóng bằng một thanh gia nhiệt 1500 watt được lắp xuyên qua toàn bộ chiều rộng của trục cuộn
• Có khả năng duy trì nhiệt độ lên tới 400°F (204°C)
• Cặp nhiệt điện loại J là một phần không thể thiếu của thanh gia nhiệt
• Thanh gia nhiệt được thiết kế với cấu hình gia nhiệt 35-30-35 để phân bổ nhiệt đều hơn trên chiều rộng
• Nhiệt độ cuộn được duy trì chính xác bởi bộ điều khiển PID kỹ thuật số
• Bộ điều khiển có khả năng duy trì nhiệt độ ở mức dung sai ± 2°F (1°C)
• Chọn vật liệu cuộn trên cùng từ: Nhôm, Lớp phủ cứng được anot hóa với lớp phủ Teflon, Thép, mạ crom và mài chính xác đến 8 RMS
• Vật liệu cuộn dưới cùng là nhôm và được phủ bằng cao su silicone độ cứng 80
• Cuộn dưới được dẫn động, cuộn trên không hoạt động
• Kiểm soát tốc độ kỹ thuật số với công nghệ động cơ bước cải tiến
• Yêu cầu khí nén - áp suất tối đa 90 PSI (6 bar)
• Áp suất không khí được điều chỉnh cho các mức áp suất ép khác nhau
• Áp suất ép (LP) có thể được tính gần đúng bằng công thức sau: LP = (6,28 x áp suất đường) / chiều rộng mẫu
• Điều khiển dòng chảy được bao gồm trên cả hai xi lanh máy ép để cho phép vận hành trơn tru, an toàn
• Giá đỡ cuộn có khả năng giữ cuộn giấy có đường kính lên tới 12" (30 cm) x rộng 18" (45 cm)
• Chiều dài cán có thể được đo
• Điều khiển kỹ thuật số để kiểm soát tốc độ, đơn vị đo và chức năng chạy bộ
• Phạm vi nhiệt độ hoạt động 32 – 122 ° F (0-50 ° C)
• Điện áp đầu vào tiêu chuẩn - 120 VAC (50/60 Hz)
• 2 – 300 IPM, khoảng tăng 0,1 IPM từ 2-12 IPM, khoảng tăng 0,5 IPM từ 12-200 IPM
• 5 – 750 CPM, mức tăng 0,25 CPM từ 5-30CIPM, mức tăng 1,25 CPM từ 30-750 CPM

Hướng dẫn sử dụng thiết bị HL-200

Tùy chỉnh máy HL

Thông số kỹ thuật HL tùy chỉnh

Phụ kiện:

• Điều chỉnh khoảng cách
• Mâm cặp lõi 3" có phanh ma sát
• Thư giãn kép
• Trạm lên dây cót thủ công
• Giấy chống dính – Release Paper (cuộn)
• Polyester (cuộn)

Tùy chọn:

Điện áp đầu vào - 220 VAC (50/60 Hz)

Đảo ngược nhiệt (cuộn dưới chỉ được làm nóng)

Nhiệt kép (làm nóng cuộn trên và dưới)

Cuộn bọc cao su dẫn nhiệt

Các vật liệu hoặc hoàn thiện thay thế khác nhau cho cả hai cuộn

Nhiệt độ cao hơn lên tới 700°F (371°C)

Sửa đổi tùy chỉnh có sẵn theo yêu cầu
