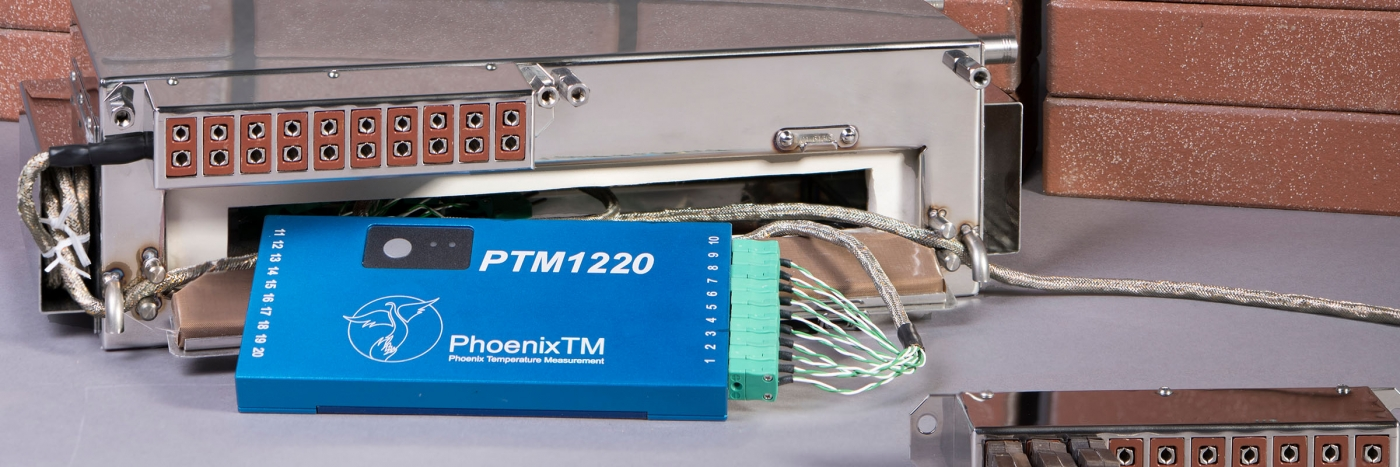

Hộp cách nhiệt hãng PhoenixTM / Thermal Barriers

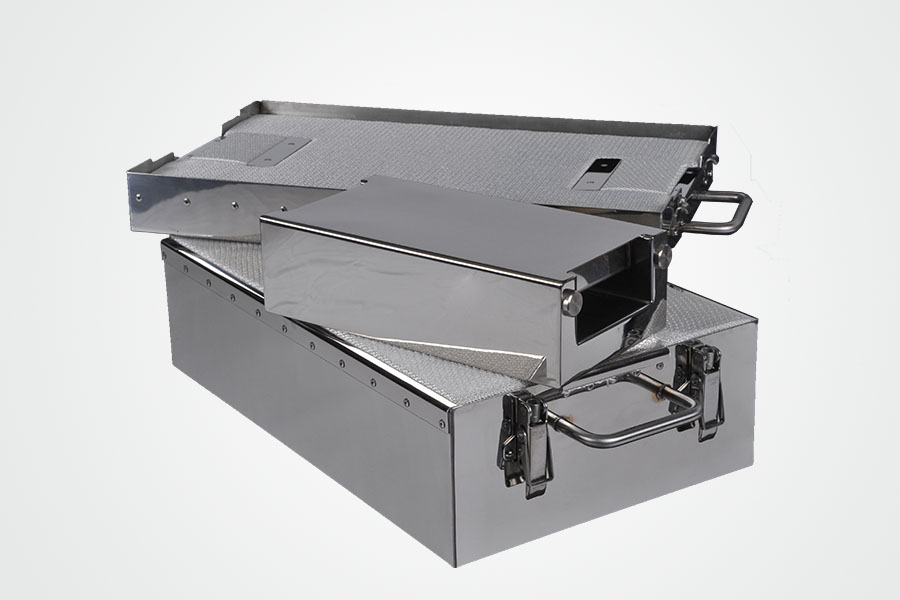

Được phát triển cho các quy trình lên đến 800 ° C, Hộp cản nhiệt Phoenix TM TS01 là sản phẩm hoàn hảo cho các ứng dụng trong ngành công nghiệp nhôm, kính và thép. Lớp cách nhiệt siêu nhỏ và tấm tản nhiệt giúp bảo vệ khỏi nhiệt độ bên trong lò. Được làm từ thép không gỉ cao cấp, với dải mài mòn cặp nhiệt điện dễ thay thế, phạm vi TS01 rất mạnh mẽ và bền. Các thiết kế đặc biệt cũng có sẵn cho các ứng dụng phi tiêu chuẩn.

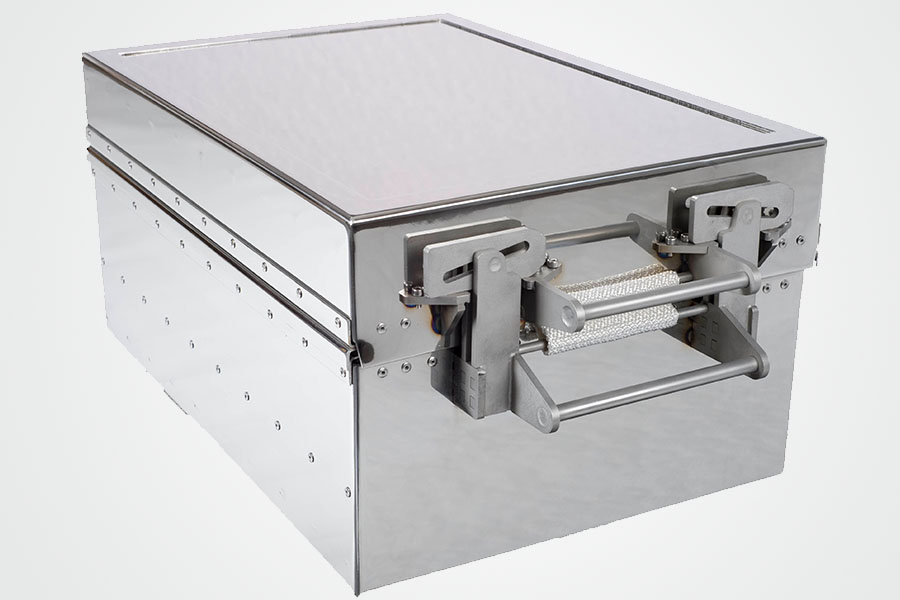

1.2 - Model TS02 (Ứng dụng điển hình: Lọc khí bằng thép) 0 ° C đến 1000 ° C

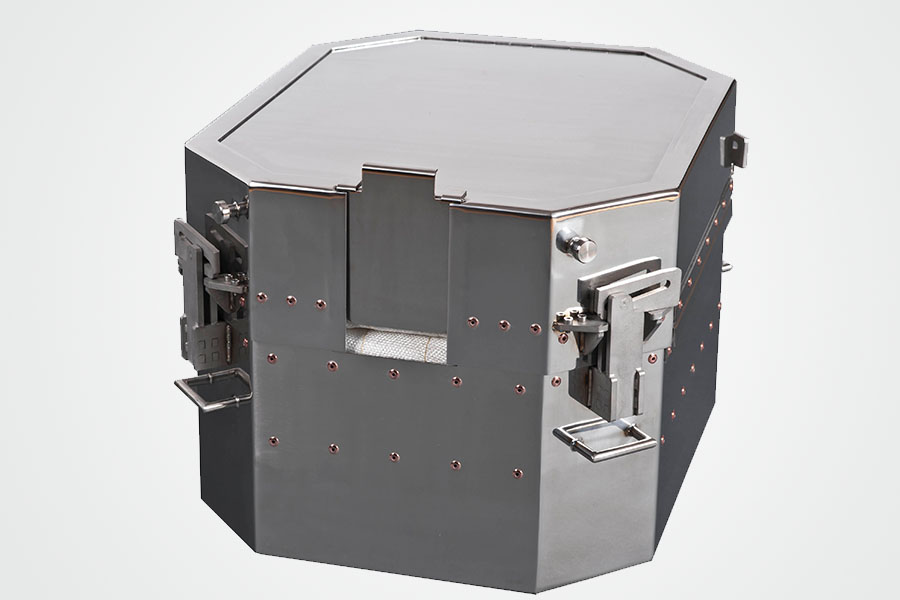

Quá trình xử lý ở nhiệt độ trên 1000 ° C, yêu cầu một Hộp cản nhiệt có khả năng chịu được sự khắc nghiệt của chu trình nhiệt và sự thay đổi áp suất để loại bỏ hư hỏng cấu trúc, co ngót của lớp cách nhiệt hoặc biến dạng của kim loại. Hộp cản nhiệt PhoenixTM TS03 được thiết kế để bảo vệ đầy đủ cho bộ ghi dữ liệu trong những điều kiện khắt khe này. Hộp cản nhiệt TS03 được chế tạo từ hợp kim chịu nhiệt ở nhiệt độ cao, lớp cách nhiệt vi xốp hiệu suất cao cũng được trang bị thêm các chốt chịu tải nặng, lối ra cặp nhiệt điện kép và dải mài mòn cặp nhiệt điện có thể thay thế của người dùng để giúp kéo dài tuổi thọ của rào cản nhiệt trong những môi trường khắc nghiệt này và giảm cần sửa chữa tốn kém. Đối với các ứng dụng kết hợp dập tắt khí áp suất cao tích cực, các rào cản có thể được cung cấp với các bộ làm lệch hướng dập tắt độc lập mạnh mẽ. Thanh chắn được bảo vệ khỏi các lực tác động cao nên giảm thiểu rủi ro biến dạng và kéo dài tuổi thọ thanh chắn một cách đáng kể. Để cung cấp khả năng sử dụng không gian tối ưu của Thanh chắn nhiệt trong khung TUS hoặc khay sản phẩm, tối đa hóa khả năng bảo vệ nhiệt, thanh chắn có thể được cung cấp ở dạng octaganol độc đáo.

Thiết kế đặc biệt có thể được xây dựng cho các ứng dụng không tiêu chuẩn.

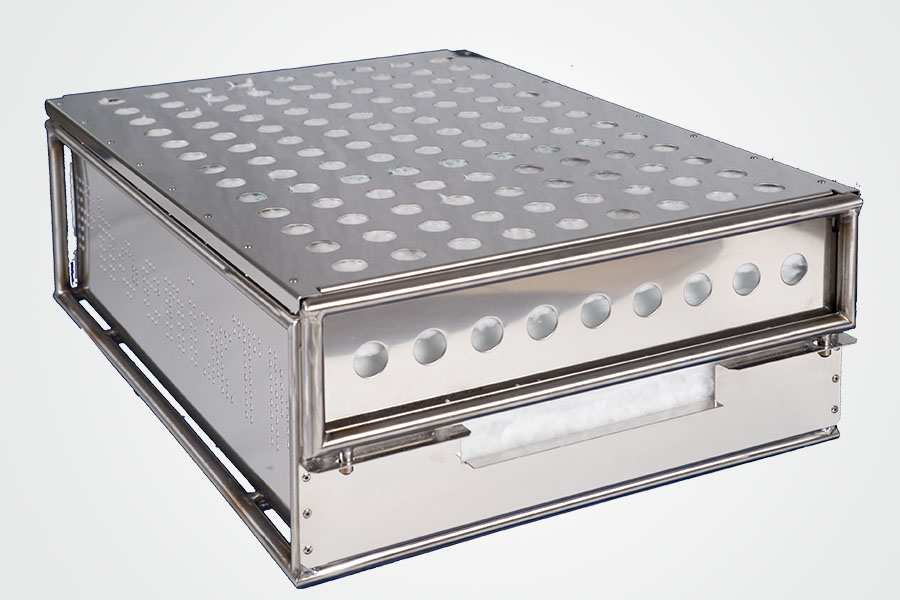

1.4 - Model TS06 (Ứng dụng điển hình: Làm nóng dung dịch nhôm T6) 0°C to 1100°C

Được xây dựng để xử lý giải pháp và làm cứng tuổi khi nhiệt độ cao và làm nguội nước là một phần của quá trình, Hộp cản nhiệt PhoenixTM TS06 được thiết kế để bảo vệ tối đa cho Máy ghi dữ liệu khỏi những điều kiện này. Các Hộp cản nhiệt này sử dụng nguyên tắc làm bay hơi nước để giữ cho Bộ ghi dữ liệu nguội trong lò và có thể đổ đầy lại chất làm nguội để cho phép nó trải qua một thời gian gia nhiệt tiếp theo như bình thường trong xử lý dung dịch nhôm hoặc thép không gỉ. Trong quá trình dập tắt, một vòng đệm kín nước được duy trì bằng cách sử dụng các vòng đệm chịu lực nặng và các tuyến nén bằng thép không gỉ xung quanh các cặp nhiệt điện, điều này mang lại khả năng bảo vệ tối đa cho Data Logger.

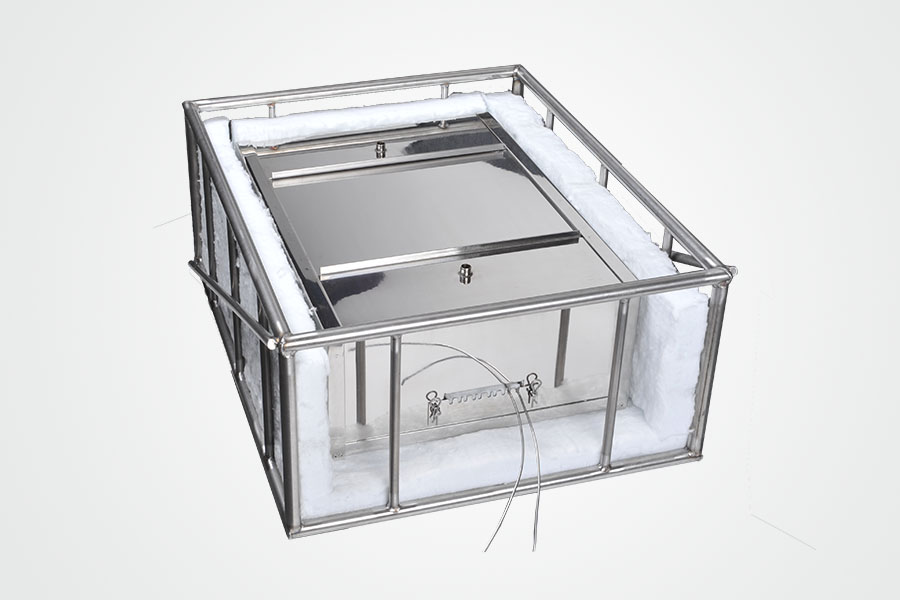

1.5 - Model TS07 (Ứng dụng điển hình: Thép tấm / gia nhiệt phôi thép) lên đến 1300 ° C

Được phát triển cho các quy trình nung nóng phôi thép và phiến thép thời gian dài ở nhiệt độ cao. Được sản xuất từ vật liệu có thông số kỹ thuật cao nhất và sử dụng các lớp cách nhiệt được phân cấp, phạm vi TS07 chấp nhận Bộ ghi dữ liệu 10 và 20 kênh và được thiết kế để sử dụng nhiều lần ở nhiệt độ lên đến 1300 ° C. Để dễ lắp ráp và tháo gỡ Bộ ghi dữ liệu, Hộp cản nhiệt TS07 có khay giữ Bộ ghi dữ liệu với các kẹp cố định cặp nhiệt điện tích hợp.

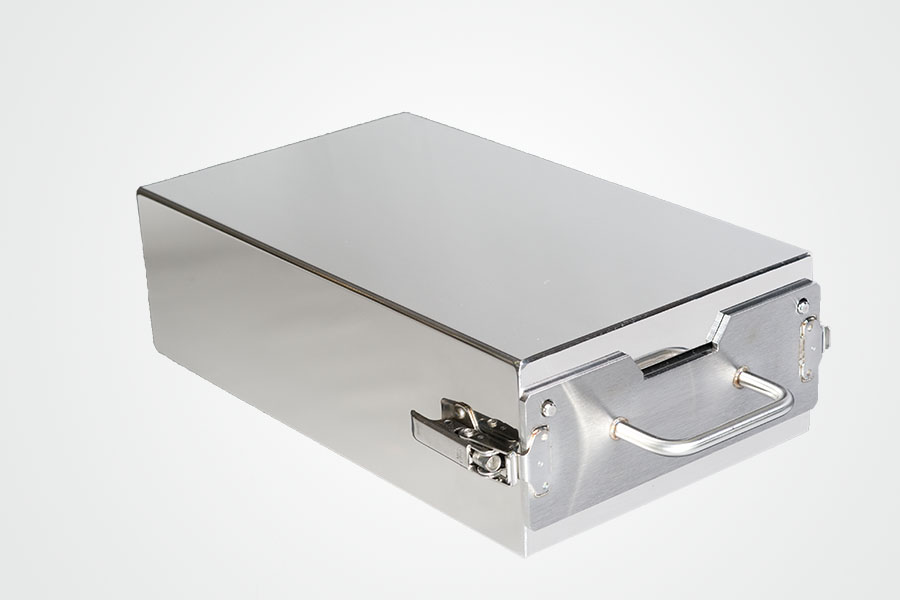

1.6 - Model TS08 (Ứng dụng điển hình: Nhôm hàn (CAB & chân không) lên đến 700 ° C

Được chế tạo để hàn bộ tản nhiệt và bình ngưng bằng nhôm cho hệ thống làm mát và điều hòa không khí trên ô tô, Hộp cản nhiệt này được thiết kế để bảo vệ Bộ ghi dữ liệu chống lại các điều kiện khắc nghiệt bên trong lò hàn. Sự hiện diện của oxy trong Hộp cản nhiệt được giảm bớt bằng cách tẩy lớp cách nhiệt bằng Nitơ trong quá trình sản xuất. Điều này giảm thiểu khả năng ô nhiễm ôxy trong lò. Hộp cản nhiệt TS08 cũng đã được thiết kế không có vật liệu cách nhiệt tiếp xúc với bầu không khí của lò. Điều này đảm bảo nó có thể chống lại sự tấn công của axit, một vấn đề phổ biến trong các quy trình CAB, và do đó kéo dài tuổi thọ của rào cản và giảm chi phí bảo trì.

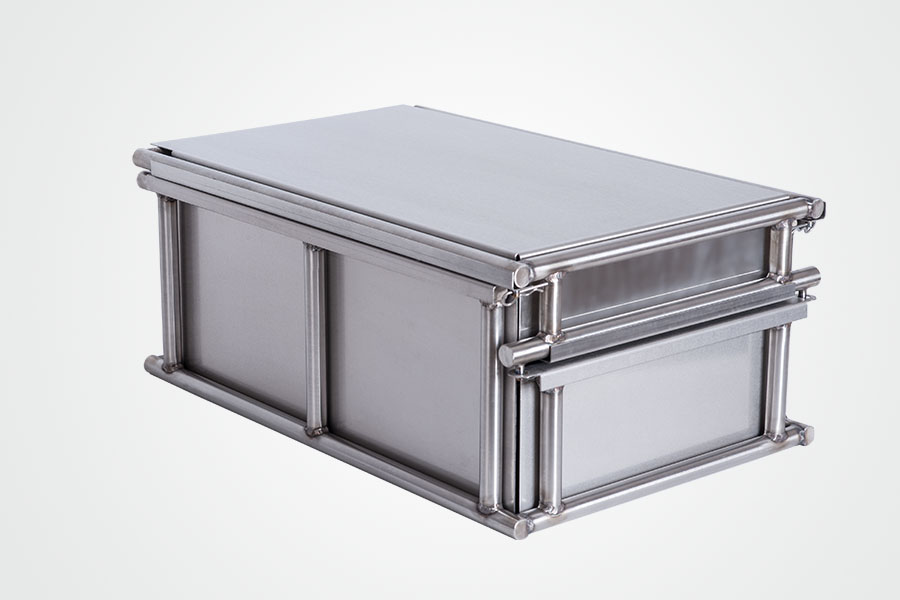

1.7 - Model TS12 (Ứng dụng điển hình: Lọc khí làm nguội dầu kín) lên đến 1000 ° C

Hộp cản nhiệt dòng PhoenixTM TS12 cho các quy trình dập tắt dầu sử dụng hệ thống cách nhiệt hai phần: Hộp cản nhiệt bên trong hoàn toàn kín để ngăn dầu làm ô nhiễm Bộ ghi dữ liệu. Lớp cách nhiệt bên ngoài giúp bảo vệ nhiệt bổ sung trong lò. Hệ thống được thiết kế không chỉ để trải qua chu trình xử lý nhiệt hoàn chỉnh bao gồm cả việc làm nguội dầu, mà còn có đủ công suất nhiệt để trải qua chu trình rửa sau đó.

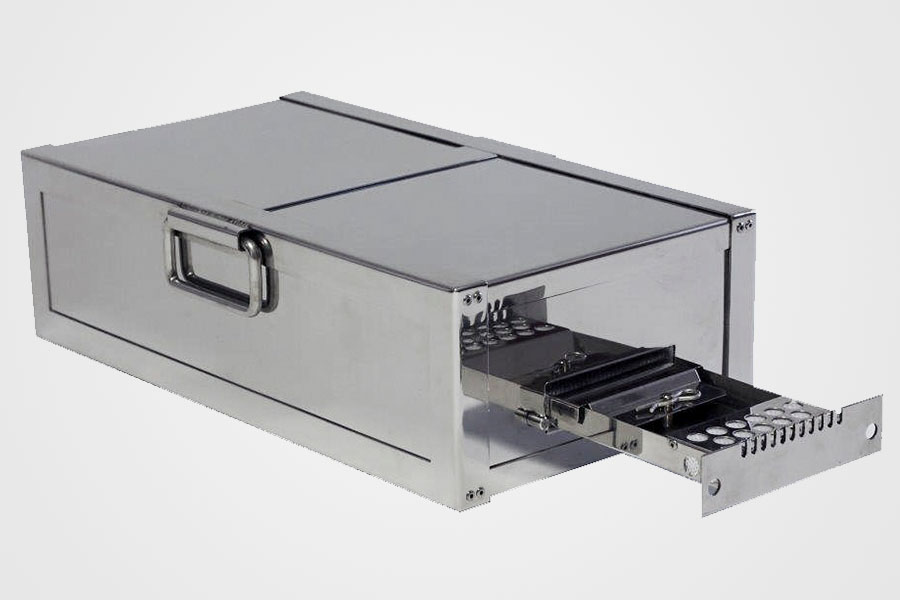

1.8 - Model TS27 (Ứng dụng điển hình: Xử lý nhiệt thời gian dài có giới hạn trong không gian) lên đến 1000 ° C

Hộp cản nhiệt TS27 đã được thiết kế đặc biệt cho các ứng dụng xử lý nhiệt, nơi không gian bị hạn chế nhưng vẫn cần bảo vệ nhiệt trong thời gian dài. Sử dụng công nghệ nước bay hơi, Máy ghi dữ liệu nhiệt độ cao được giữ ở 100 ° C an toàn trong suốt quá trình. Tỷ lệ giữa vật liệu cách nhiệt và thể tích nước trong các rào cản này đã được tính toán cẩn thận để tối ưu hóa hiệu suất của rào cản. Sử dụng sự bay hơi của nước như một phương tiện kiểm soát nhiệt độ, việc giải phóng hơi nước vào quy trình có thể hạn chế sử dụng cho các ứng dụng mà môi trường được kiểm soát là quan trọng.

Cung cấp các hệ thống nhỏ gọn, Hộp cản nhiệt TS27 cung cấp một giải pháp độc đáo cho nhiều công nghệ lò mới khi không gian bị hạn chế, nơi yêu cầu tải bằng robot của rào cản hoặc bộ phận. Trong một số tình huống, thậm chí có thể kết hợp hộp vào sản phẩm đang được giám sát (Khối động cơ nhôm) cho phép hệ thống PhoenixTM và sản phẩm được robot tải cùng nhau một cách an toàn vào lò quay.

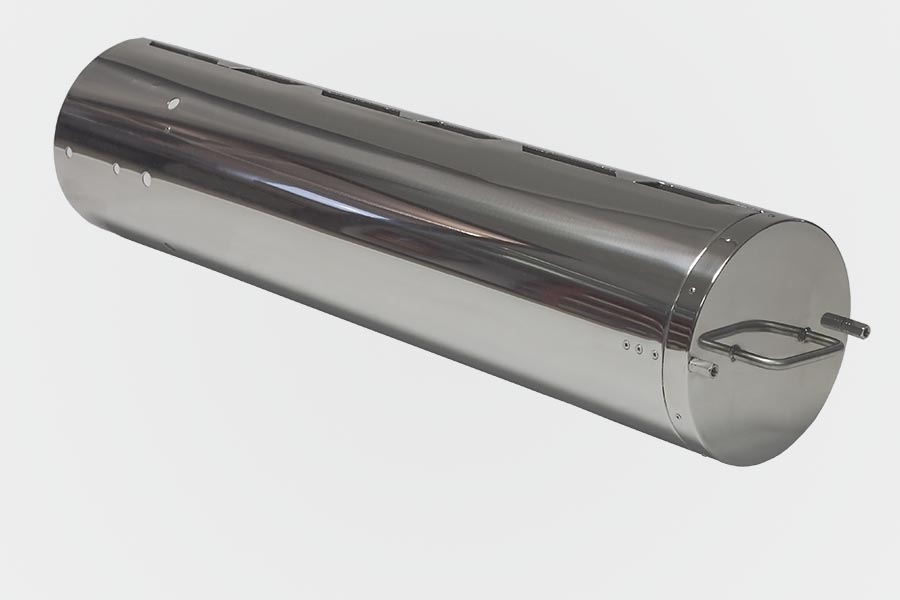

1.9 - Model TS57 (Điển hình ứng dụng: Xử lý nhiệt bằng ống & nhôm đăng nhập) ên đến 1000 ° C

Hộp cách nhiệt TS57 đã được thiết kế đặc biệt cho các ứng dụng xử lý nhiệt mà quy trình yêu cầu ngăn cản nhiệt phải có hình dạng trụ để phù hợp với sản phẩm được giám sát. Dạng trụ cần thiết để phù hợp với bên trong ống hoặc phép quay tự do của thanh chắn được lắp vào sản phẩm khi nó được chuyển qua lò nung. Sử dụng công nghệ bay hơi nước, Máy ghi nhiệt độ cao được giữ ở 100 ° C an toàn trong suốt quá trình và một thiết kế độc đáo, thất bại thoát nước ngay cả trong trường hợp quay.

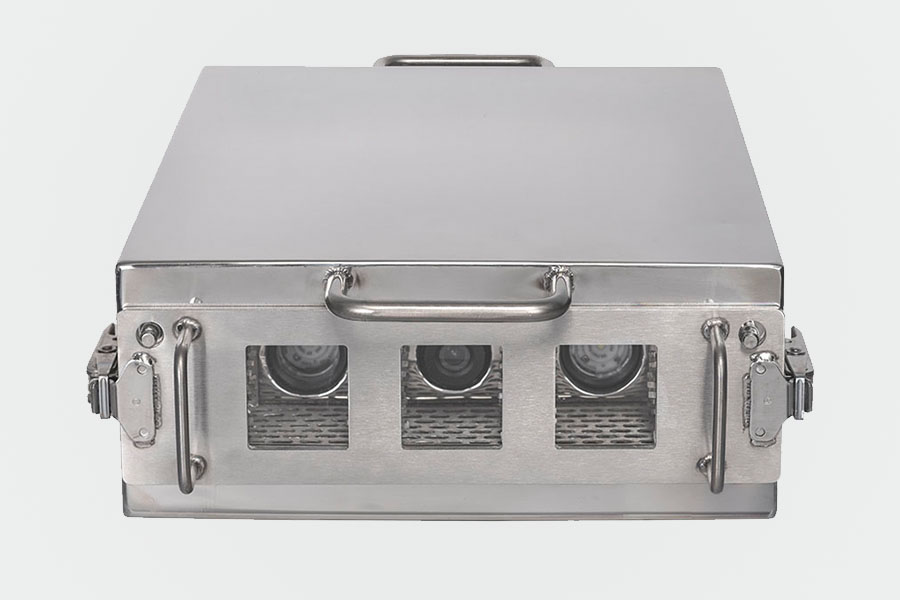

1.10 - Model TS68 (Ứng dụng điển hình: Cấu hình quang học bằng nhôm hàn (CAB & chân không) lên đến 600 ° C

Hộp cách nhiệt TS68 cải tiến độc đáo đã được thiết kế đặc biệt để sử dụng với Hệ thống quang học PhoenixTM để cho phép Cấu hình quang học của các ứng dụng hàn nhôm (CAB & Chân không). Rào cản nhiệt cung cấp khả năng bảo vệ nhiệt cho cả máy quay video và (các) ngọn đuốc cho phép quay video qua lò trong điều kiện sản xuất bình thường. Lý tưởng để phát hiện hư hỏng lò, tích tụ chất lỏng hoặc các vấn đề chuyển sản phẩm. Nếu không có thời gian ngừng lò kéo dài, các vấn đề có thể được phát hiện như một phần của quá trình sản xuất bình thường, cho phép hành động khắc phục nhanh chóng (dọn dẹp / sửa chữa lò) ngăn ngừa các vấn đề về chất lượng sản phẩm hoặc sự cố dây chuyền.

♦ Hộp cách nhiệt Xử lý nhiệt lớp Phủ

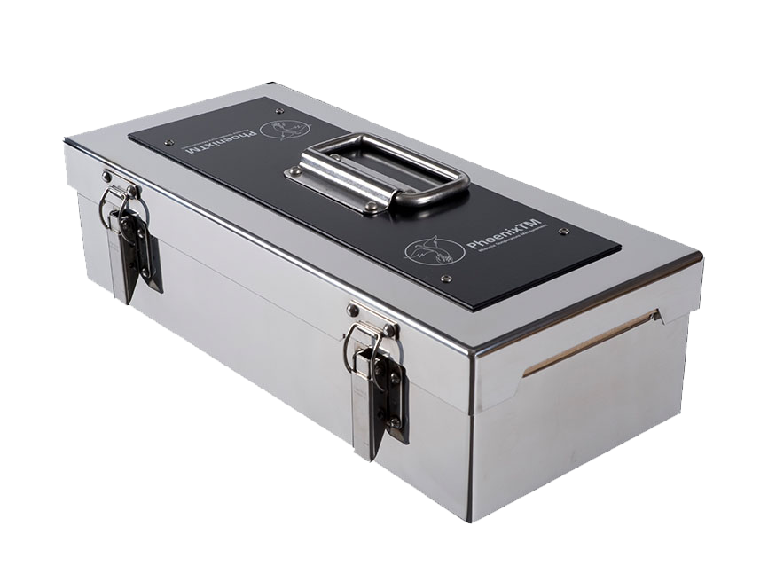

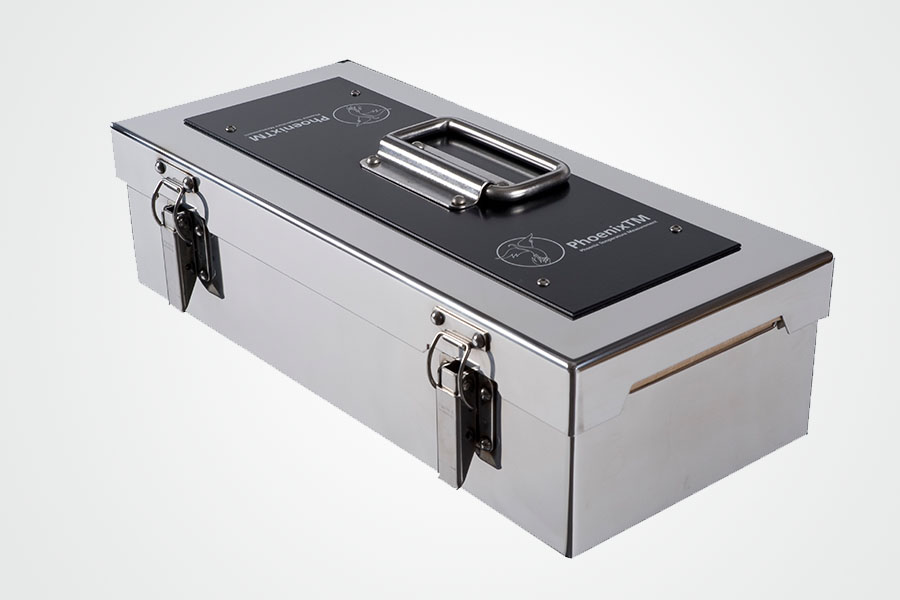

2.1 -  Model TS04 (Ứng dụng điển hình: Sơn & sơn tĩnh điện) -150 ° C đến 300 ° C

Được thiết kế đặc biệt cho ngành công nghiệp hoàn thiện, dòng sản phẩm Hộp cách nhiệt PhoenixTM TS04 mang lại sự dễ dàng xử lý và hiệu suất nhiệt cao trong một thiết kế nhỏ gọn, trọng lượng nhẹ. Chúng được thiết kế để chấp nhận Bộ ghi dữ liệu kênh PhoenixTM 6, 10 và 20 và được chế tạo từ vật liệu không chứa silicone nên chúng rất lý tưởng để sử dụng trong ngành công nghiệp ô tô. PhoenixTM cũng có thể thiết kế Rào cản nhiệt cho các quy trình có thời gian dài hơn hoặc khi phun nước có thể là một phần của quy trình.

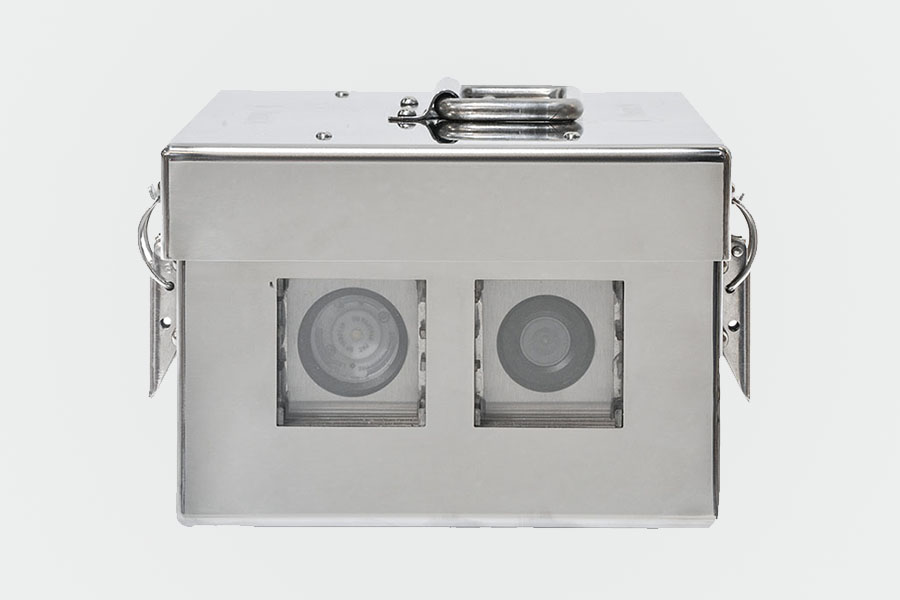

2.2 - Model TS64 (Ứng dụng điển hình: Cấu hình quang học trong Sơn & Sơn tĩnh điện) -150 ° C đến 300 ° C

Hộp cản nhiệt TS64 cải tiến độc đáo đã được thiết kế đặc biệt để sử dụng với Hệ thống quang học PhoenixTM để cho phép Định hình quang học của một ứng dụng lò sơn điển hình. Hộp cản nhiệt cung cấp khả năng bảo vệ nhiệt cho cả máy quay video và đèn pin cho phép quay video qua lò trong điều kiện sản xuất bình thường. Lý tưởng để phát hiện hư hỏng lò hoặc các vấn đề về quy trình sơn (nhỏ giọt, chạy, v.v.) trực tiếp từ lò mà không cần dừng dây chuyền.

♦ Xử lý nhiệt ngành gốm sứ

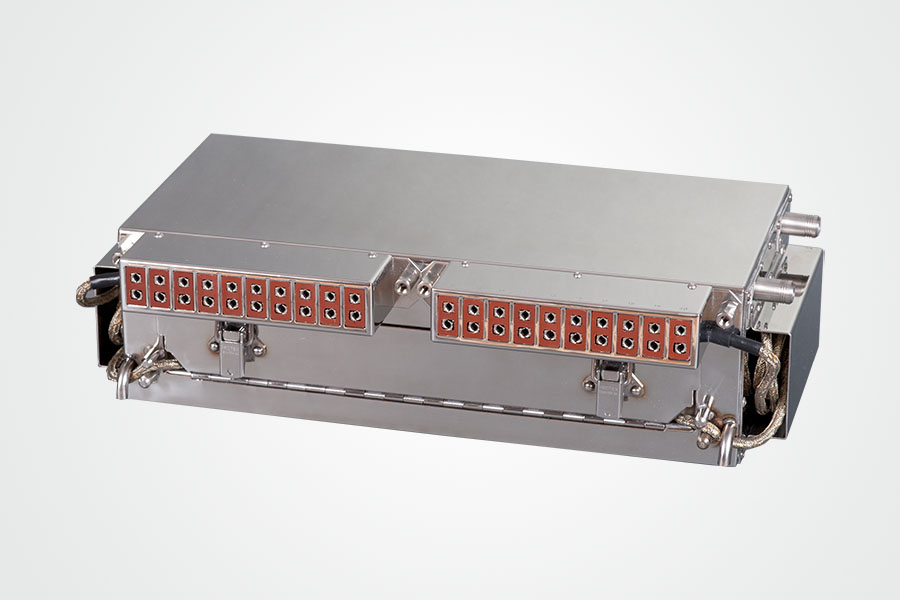

3.1 - Model TS05 (Ứng dụng điển hình: Gạch & nung gốm) lên đến 350 ° C

Được phát triển cho ngành công nghiệp gốm sứ, Hộp cản nhiệt dòng PhoenixTM TS05 di chuyển bên dưới lò nung trong một thời gian dài ở nhiệt độ trung bình đến cao trong điều kiện ô tô. Được chế tạo từ thép không gỉ cao cấp, Hộp cản nhiệt này sử dụng công nghệ nước bay hơi để giữ cho Bộ ghi dữ liệu luôn mát mẻ và bảo vệ chống lại các hư hỏng cơ học cũng như môi trường bụi bẩn của lò nung gốm. Hộp cản nhiệt này có các ổ cắm cặp nhiệt điện có thể tháo rời có thể được gắn từ xa để dễ dàng lắp cặp nhiệt điện.

♦ Xử lý nhiệt ngành Chế biến thực phẩm

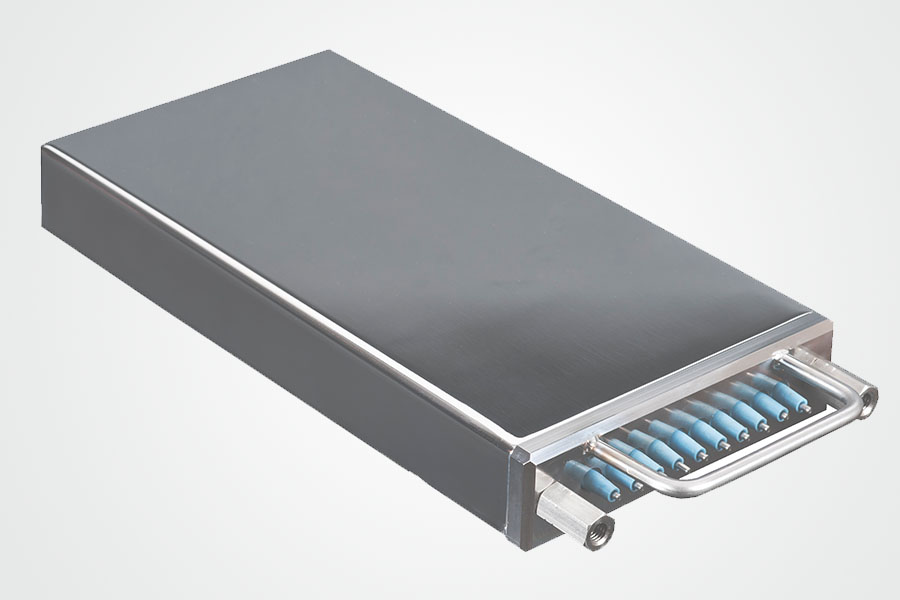

4.1 - Model TS14 (Ứng dụng điển hình: Chế biến thực phẩm (Nấu Chill Fry) -40 ° C đến 250 ° C

Các quá trình trong ngành công nghiệp thực phẩm như chiên ngập dầu, nấu bằng hơi nước, làm lạnh và làm đông lạnh, ở nhiệt độ từ -40 ° C đến + 250 ° C, cần có Hộp cản nhiệt có thể chịu được sự thay đổi nhiệt độ nghiêm trọng và ngâm hoàn toàn trong dầu nóng , hoặc nước trong khi vẫn bảo vệ tối đa cho Bộ ghi dữ liệu. Các tính năng của Hộp cản nhiệt bao gồm các bung silicon để bịt kín xung quanh cặp nhiệt điện, các tấm giữ nguyên để cố định vị trí bung và một rãnh lõm hình vòng 'O' đặc biệt để ngăn chặn sự biến dạng tấm mặt. Các thiết kế đặc biệt cũng có sẵn cho các quy trình phi tiêu chuẩn.

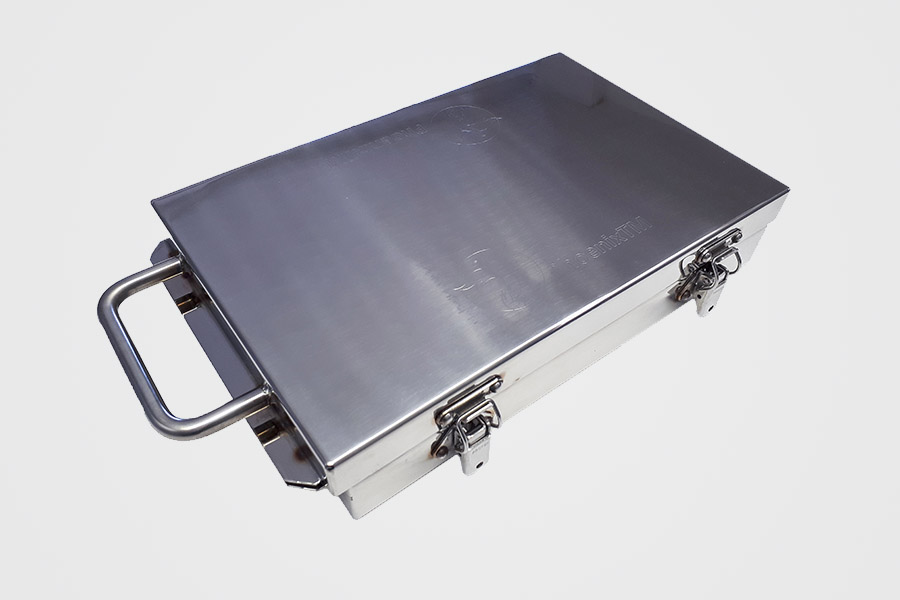

4.2 - Model TS24 (Ứng dụng điển hình: Chế biến thực phẩm (Nấu Chill) -40 ° C đến 250 ° C

Hộp cản nhiệt TS24 đã được thiết kế đặc biệt cho các ứng dụng chế biến thực phẩm mà không cần phải ngâm nước. Lý tưởng cho việc giám sát nướng, nướng hoặc nấu hơi thường xuyên trong các lò nấu theo mẻ, quay hoặc băng tải. Thiết kế rào chắn cung cấp khả năng bảo vệ IP65 với nắp có thể tháo rời cho phép dễ dàng truy cập vào Data Logger và hoán đổi cặp nhiệt điện nhanh chóng.

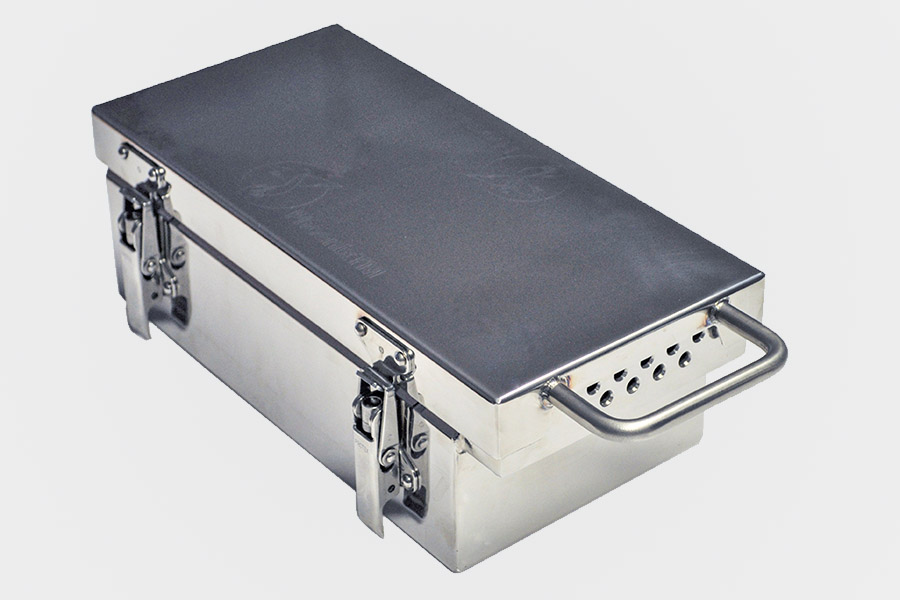

4.3 - Model TS44 (Ứng dụng điển hình: Chế biến thực phẩm (Làm lạnh nhiệt độ thấp trong thời gian dài) -40 ° C đến 250 ° C

Hộp cản nhiệt TS44 đã được thiết kế đặc biệt cho các ứng dụng chế biến thực phẩm, nơi mà sản phẩm thường có kích thước lớn (Giăm bông, Thịt nối) cần nấu trong thời gian dài ở nhiệt độ thấp (<100 ° C). Thiết kế màng chắn cung cấp cấp độ bảo vệ IP67 lý tưởng để bảo vệ trong các lò nấu bằng hơi nước / nước mưa và thiết bị làm lạnh nước / nước muối.
