Hệ thống TUS - Phần mềm TUS (AMS2750 & CQI-9)

Giá: Liên hệ

Còn hàng Mã SP: PTM3 10-20

Hệ thống TUS (AMS2750 & CQI-9)

Làm việc trong các ngành công nghiệp ô tô và hàng không vũ trụ, các thiết bị xử lý nhiệt thường được yêu cầu thực hiện khảo sát tính đồng nhất nhiệt độ của các quy trình xử lý nhiệt của chúng, theo thông số kỹ thuật CQI-9 hoặc NADCAP / AMS2750. Người vận hành cần chứng minh rằng tại các điểm vận hành cụ thể, lò đạt được nhiệt độ trong một dung sai xác định so với thể tích làm việc của lò.

Để đáp ứng các yêu cầu đó, PhoenixTM đã phát triển các giải pháp khác nhau để cho phép khách hàng lựa chọn và linh hoạt trong hoạt động TUS của họ.

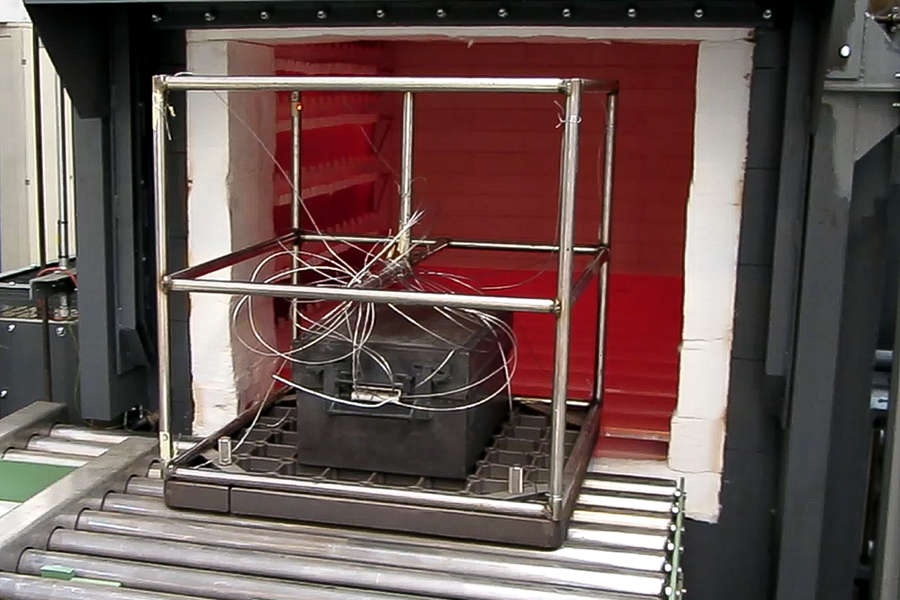

Lò nung hàng loạt TUS

Thông qua Quy trình Vận hành TUS - Rào cản nhiệt bảo vệ bộ ghi dữ liệu được tải khung TUS vào lò một cách an toàn và hiệu quả. Không có vấn đề nào gặp phải với cặp nhiệt điện theo sau. Có thể thực hiện khảo sát thời gian thực trực tiếp tại mỗi điểm đặt nhiệt độ bằng cách triển khai tùy chọn đo từ xa RF có sẵn với bộ ghi dữ liệu PhoenixTM. Từ nhiều loại rào cản nhiệt do PhoenixTM cung cấp, một hệ thống có thể được lựa chọn để bảo vệ chống lại cả phạm vi nhiệt độ cần khảo sát cũng như áp suất cao tiềm ẩn (Khí và Dầu mỏ).

Lợi ích của TUS trong suốt quá trình so với quy trình TUS cặp nhiệt điện truyền thống

Thời gian ngừng hoạt động của lò tối thiểu do hệ thống được thiết lập độc lập với lò
Không cần sự chậm trễ làm nguội lò vì hệ thống có thể được lắp đặt vào lò đã được làm nóng trước.
Không cần quản lý Cặp nhiệt điện qua cửa lò như với cặp nhiệt điện theo sau
Hệ thống có thể được đưa qua nhiều buồng gia nhiệt tuần tự trong quá trình xử lý hàng loạt bán liên tục tự động
Ít xáo trộn quy trình sản xuất

Hoạt động TUS bên ngoài

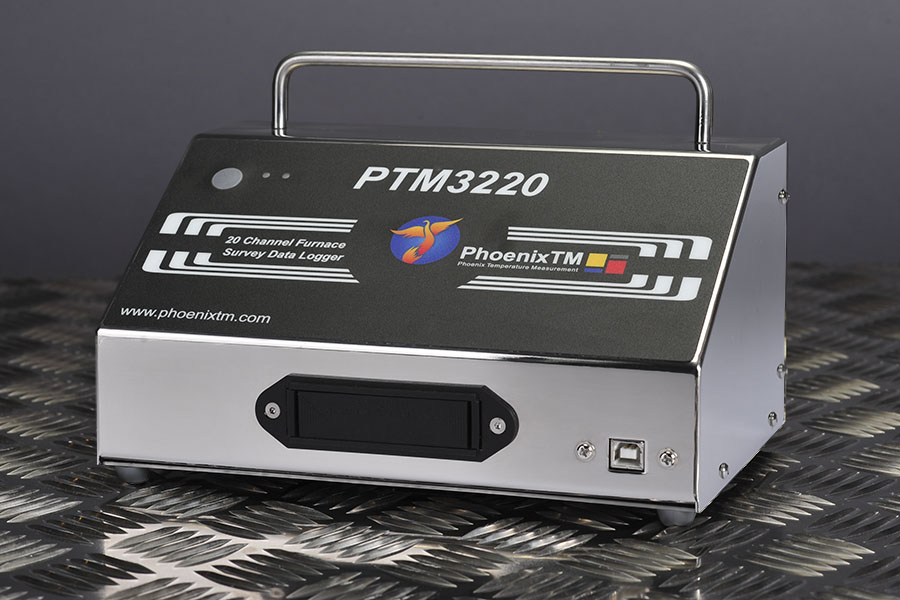

PhoenixTM cung cấp loạt bộ ghi dữ liệu bên ngoài PTM3 10-20 kênh cho hoạt động của cặp nhiệt điện theo vết tĩnh TUS nếu được ưa thích hơn với phương pháp Thông qua Quy trình. Bộ ghi dữ liệu hoàn toàn tương thích với phần mềm Thermal View Survey và có thể được định cấu hình với các loại cặp nhiệt điện khác nhau để phù hợp với yêu cầu của TUS.

Lò liên tục TUS

Đối với các lò nung băng tải liên tục, rõ ràng hệ thống TUS trong suốt quá trình là sự lựa chọn hiệu quả rõ ràng an toàn so với các cặp nhiệt điện theo sau. Tuy nhiên, khuyến nghị rằng vì hệ thống đi qua lò nên chỉ cần theo dõi sự đồng nhất nhiệt độ trên một mặt phẳng / lát cắt 2 chiều của 'phương pháp mặt phẳng' của lò chứ không phải là khung TUS 3 chiều như được sử dụng trong lò mẻ tĩnh. .

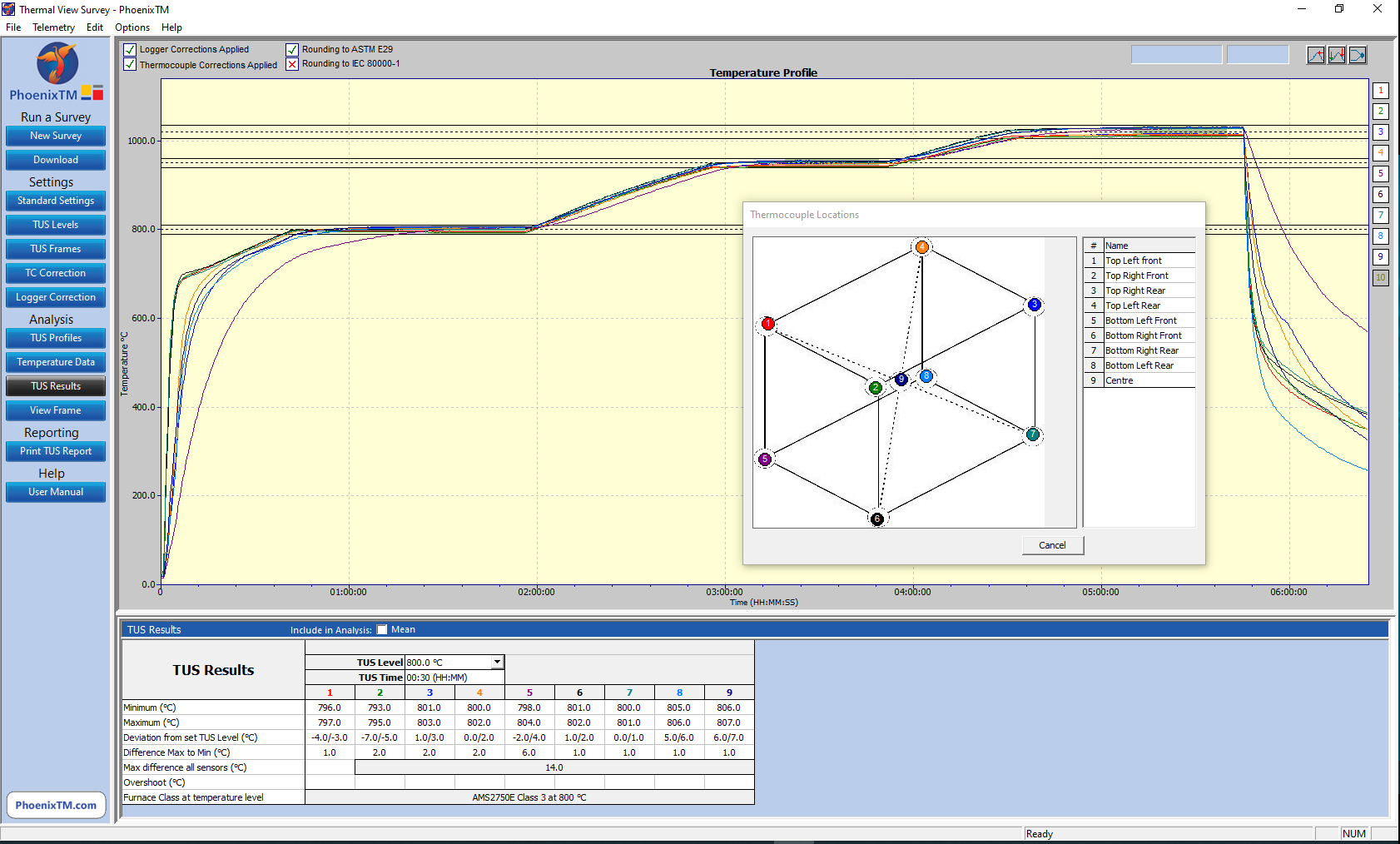

Phần mềm khảo sát chế độ xem nhiệt SW25

Để đáp ứng tất cả các nhu cầu phân tích và báo cáo CQI-9 và AMS2750 TUS, PhoenixTM cung cấp gói Phần mềm Khảo sát Chế độ xem Nhiệt mạnh mẽ nhưng dễ sử dụng. Phần mềm được thiết kế để giúp người vận hành thực hiện tất cả các khía cạnh của quy trình TUS và thực hiện quy trình này nhanh chóng và

Khi sử dụng Hệ thống PhoenixTM với Đo từ xa RF tùy chọn, dữ liệu TUS được truyền trực tiếp từ lò trở lại PC giám sát, ở mỗi cấp độ khảo sát, dữ liệu nhiệt độ có thể được theo dõi trực tiếp, với các hệ số hiệu chỉnh Cặp nhiệt điện và Máy ghi nhật ký được áp dụng. Phần mềm Khảo sát Chế độ xem Nhiệt tạo ra các báo cáo TUS tuân thủ đầy đủ các yêu cầu của tiêu chuẩn AMS2750 / CQI-9. hiệu quả.

Các tính năng được tích hợp vào Phần mềm Thermal View để cung cấp khả năng TUS đầy đủ bao gồm:

Thư viện mức TUS - Thiết lập các mẫu mức TUS để thông số kỹ thuật mức khảo sát hiệu quả nhanh chóng (Nhiệt độ khảo sát ° C / ° F, Dung sai ° C / ° F, Ổn định và Thời gian khảo sát)

Thư viện khung TUS - Hiển thị rõ ràng chính xác vị trí xây dựng và thăm dò khung TUS bằng Mẫu thư viện khung.

Tệp hiệu chỉnh bộ ghi nhật ký - Tạo tệp sửa bộ ghi nhật ký để tự động bù các số đọc TUS từ tệp hiệu chuẩn nội bộ của bộ ghi.

Tệp hiệu chỉnh cặp nhiệt điện - Tạo tệp hiệu chỉnh cặp nhiệt điện từ chứng chỉ hiệu chuẩn và sử dụng nó để sửa trực tiếp các kết quả đọc TUS.

Bảng kết quả TUS & Chế độ xem biểu đồ - Đối với mỗi mức Nhiệt độ TUS, xem ngay từ biểu đồ hoặc bảng TUS kết quả khảo sát đầy đủ ngay lập tức với các hiệu chỉnh được thực hiện cho các Yếu tố hiệu chỉnh của Logger và Cặp nhiệt điện

Báo cáo toàn diện - Báo cáo tức thì theo yêu cầu AMS2750 và CQI-9

Báo cáo cấp lò - Báo cáo cấp lò được chỉ định ở mỗi mức nhiệt độ.

Xem thêm chi tiết sản phẩm ▼
